蔡司Accura12.42.10三坐标测量机三维建模作品

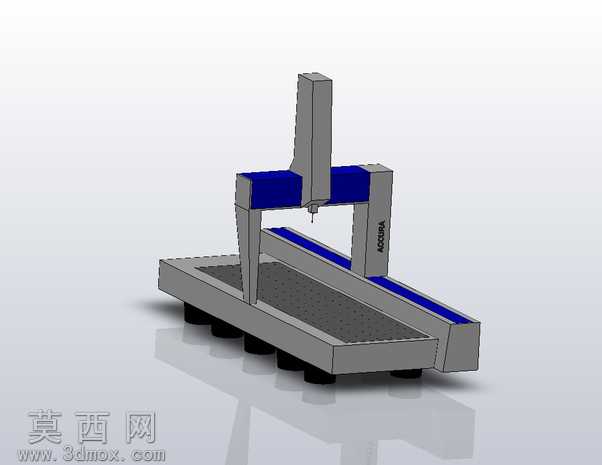

本作品为蔡司Accura12.42.10三坐标测量机的三维建模成果，建模过程严格参考蔡司官方安装手册标注的尺寸参数进行搭建，优先保障设备整体体积、各部件相对位置的尺寸准确性，针对部分非核心的细小细节做了适度简化处理，核心功能结构完整还原。建模阶段采用自底向上的装配思路，先拆分设备的各个独立功能模块：底部带减震脚垫的大理石承载工作台、两侧纵向支撑龙门立柱、横跨立柱的横向移动横梁、搭载测头的垂直滑座、工作台表面的密集装夹孔阵列，每个独立零件单独完成草图绘制、特征拉伸与切除，再通过标准配合关系完成总装，确保各运动轴的相对行程范围与真实设备一致。材质渲染阶段，针对设备不同部件的真实材质做了区分设置：底部工作台采用深灰色哑光石材材质，还原大理石台面的厚重磨砂质感；龙门框架主体采用浅灰色金属烤漆材质，搭配设备标志性的蓝色装饰条做分色处理，还原原厂设备的外观配色；测头部分采用亮银色金属材质，突出精密检测部件的精致质感；底部减震脚垫采用黑色橡胶材质，还原防滑减震部件的哑光弹性质感。结构设计上，完整还原了龙门式三坐标测量机的经典布局：固定工作台搭配移动龙门结构，X轴沿横梁横向移动、Y轴沿两侧立柱纵向移动、Z轴沿滑座垂直移动，三个运动轴的导轨结构、传动安装位都做了对应建模，工作台表面的螺纹装夹孔按照真实孔距做阵列排布，可直观呈现工件装夹的平台特征。设计初衷是搭建用于检查间隙验证的三维模型，可用于测量机布局规划、检测工位空间模拟、设备操作培训演示等场景，虽然部分非核心的管线、细小螺丝等细节做了省略，但核心的外形尺寸、运动结构、功能分区都做到了准确还原，能够满足空间校验、方案展示类的使用需求，整体模型装配关系清晰，各部件无干涉，外观配色贴近真实设备，可直接用于渲染出图、方案演示等用途。
