工业仪表供气配套空气接收处理装置

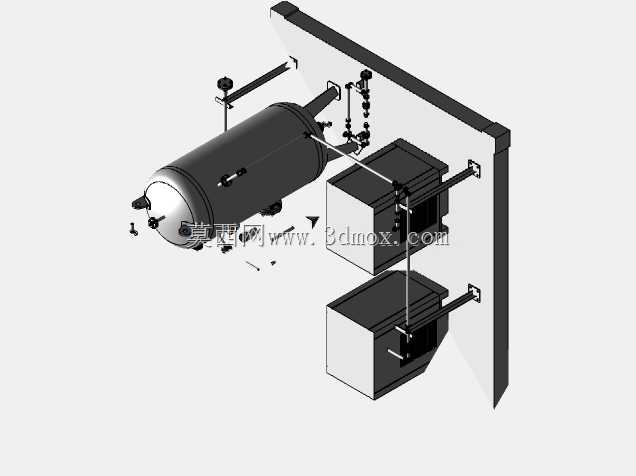

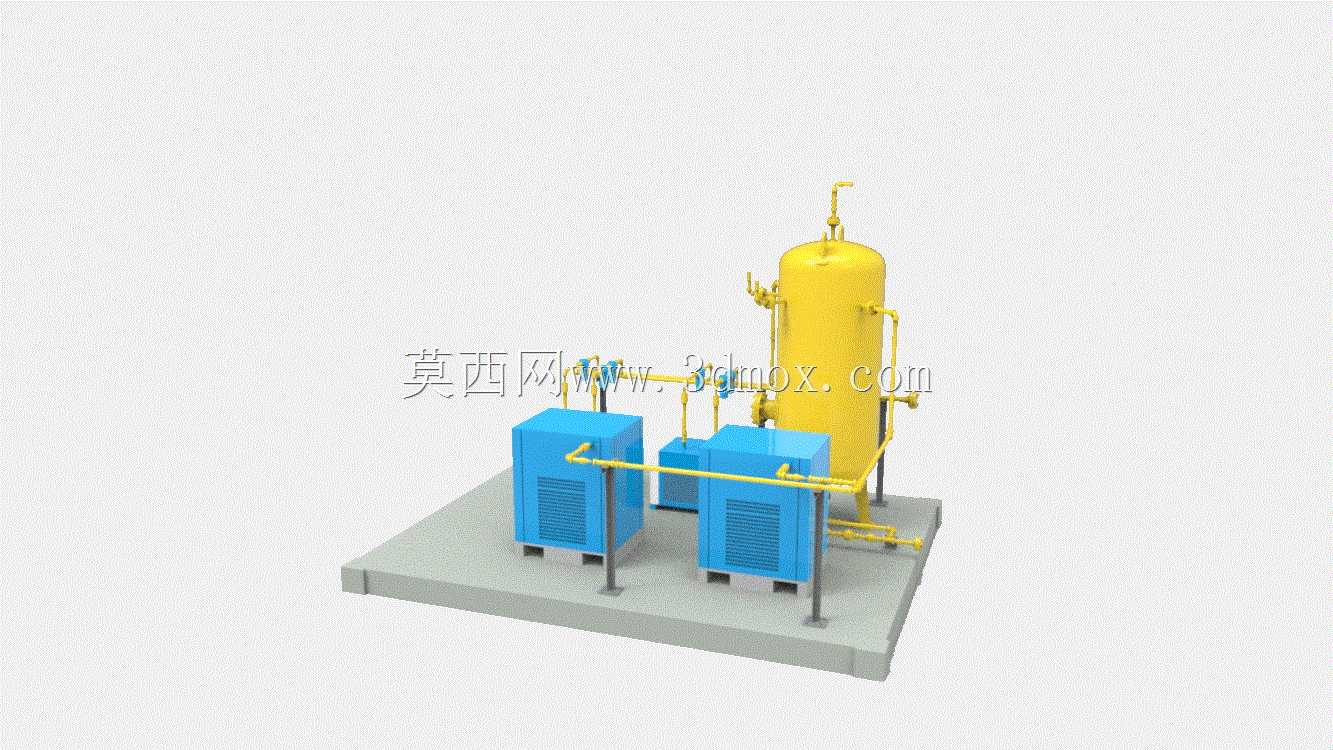

在化工、电力、冶金等连续生产类工业场景中，现场仪表的稳定供气直接决定了气动调节阀、气动切断阀、压力变送单元等核心测控元件的运行可靠性，这套空气接收处理装置正是为现场仪表气源系统做末端配套的集成处理单元。整套装置的核心功能是对前端输送来的压缩空气做稳压、净化、干燥处理，输出满足仪表用气露点、含尘量、压力稳定性要求的洁净气源，避免气源带水、带油、含尘颗粒导致仪表导压管堵塞、气动元件卡涩、密封件过早老化等常见现场故障。从结构布局来看，整套装置采用撬装集成式设计思路，将储气单元、压缩单元、干燥单元、过滤单元沿工艺流向顺次排布，所有连接管路采用标准工业管道做等径排布，减少不必要的弯头与变径结构来降低管路压损，同时预留了统一的对外安装接口，现场安装时仅需对接进气总管与各仪表供气支管即可完成装配，无需在现场做零散的管路焊接与元件拼装，能大幅缩短现场施工周期。设计过程中优先考虑了现场安装的边界适配性，储气罐的支撑脚采用标准化地脚螺栓孔位设计，可直接固定在常规混凝土设备基础或者型钢撬座上，整体撬体的宽度控制在常规工业巡检通道的允许范围内，不会占用过多的现场安装空间，同时各功能单元之间预留了足够的检修操作空间，方便运维人员定期更换过滤器滤芯、检查干燥器再生状态、排查管路密封点。在功能匹配上，整套装置的处理能力适配25scfm的用气负荷，可覆盖中小型生产装置区的全部仪表用气需求，前端储气罐可起到缓冲稳压的作用，抵消压缩机启停带来的压力波动，避免气源压力骤变导致仪表误动作；空气压缩机作为气源补充单元，可在前端主管网压力不足时自动启泵补压，保障供气压力始终维持在仪表要求的工作区间；空气干燥器采用变压吸附式干燥逻辑，可将压缩空气的压力露点降至零下四十摄氏度以下，杜绝低温环境下管路内部结露结冰的问题；末端的空气过滤器采用三级过滤结构，可依次滤除压缩空气中的液态水、油雾、固体颗粒，最终输出的气源洁净度满足工业仪表用气的相关标准要求。整套装置的管路连接全部采用法兰与卡套结合的连接方式，既保障了密封可靠性，也方便后续的元件拆解更换，所有外露管路都做了统一的防锈处理，适配工业现场多粉尘、有腐蚀性气体的复杂使用环境。
