多林半密封往复式制冷压缩机结构

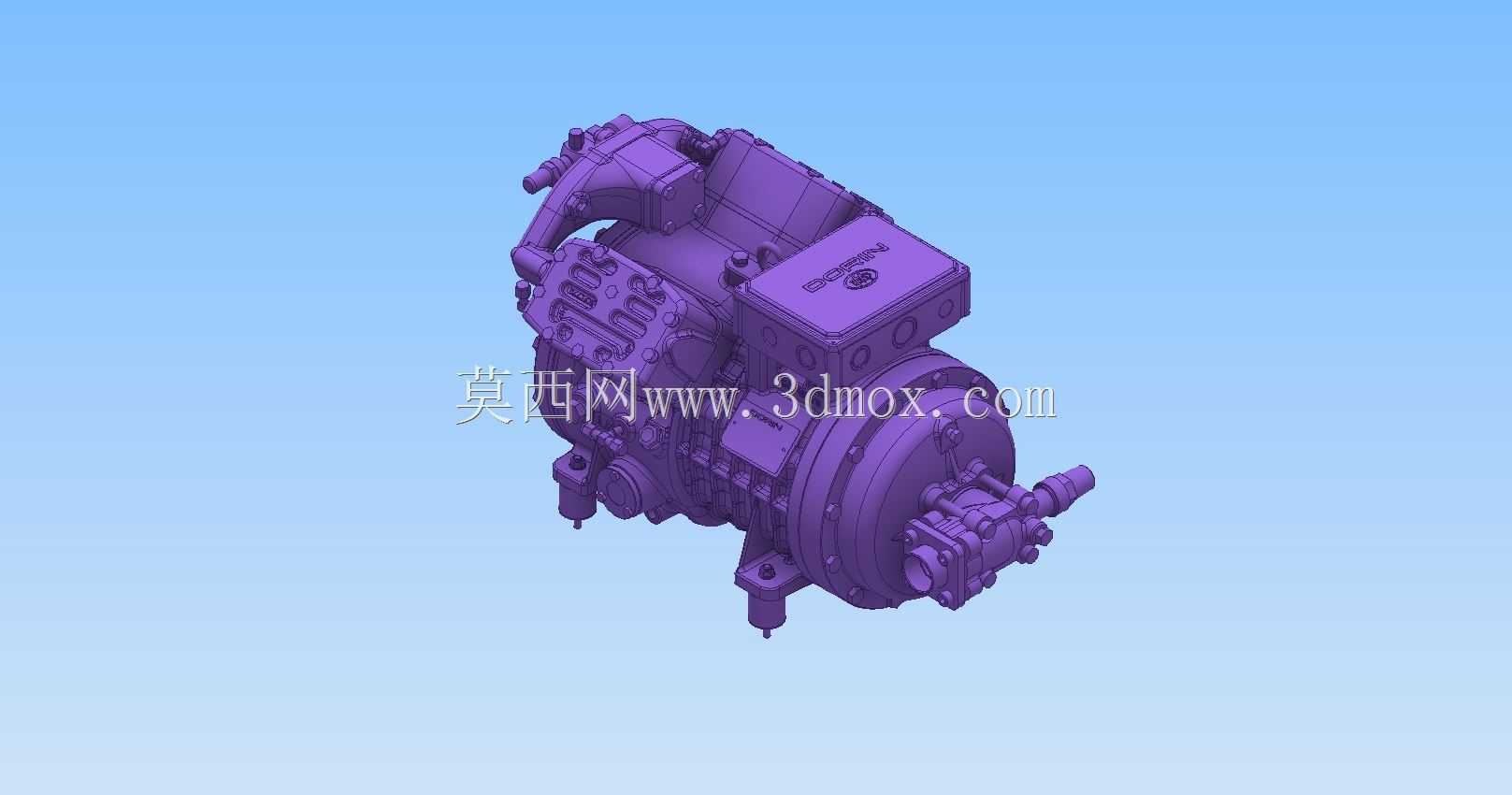

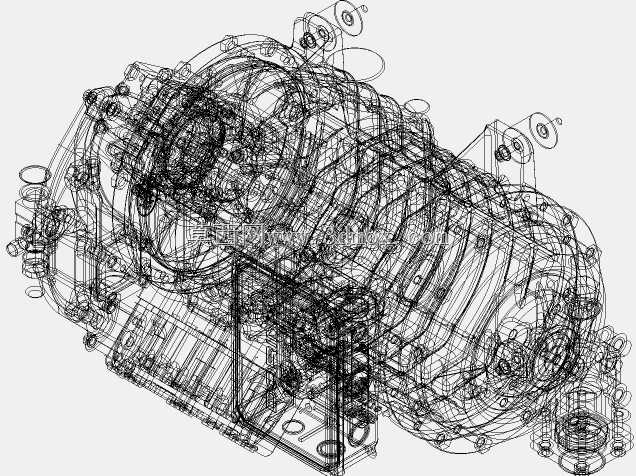

在商用制冷、中小型冷库、工业低温冷却系统的配套选型中，半密封往复式压缩机始终是中小冷量区间的核心动力部件，这类设备兼顾了开启式压缩机的维修便利性与全密封机型的低泄漏优势，在冷链配送机组、商超冷柜集群、工业工艺冷却回路中都有极高的装机占比。这款半密封往复式压缩机的建模过程，完全围绕实际安装与管路对接的工程需求展开，建模时优先还原了缸体与电机腔的一体化铸造外壳结构，外壳上的加强筋分布、安装支脚的螺栓孔位、进出气法兰的对接尺寸都严格参照实物的安装边界做了还原，避免选型对接时出现安装干涉问题。从功能结构来看，这款机型将压缩缸组与驱动电机整合在同一个密封壳体内，曲轴贯穿缸体与电机转子的连接部位做了密封结构设计，相比开启式机型取消了外露的轴封部件，能大幅降低制冷剂长期运行的泄漏概率，同时壳体上预留的检修端盖可以在不拆解整个系统管路的前提下完成阀片、活塞环等易损件的更换，平衡了密封性能与后期维护的便利性。建模时特意还原了缸头部分的进排气阀组布局、吸气消音腔的外形结构，以及壳体侧面的接线盒位置、油视镜安装位、高低压保护接口的预留位置，这些细节直接决定了后期配套机组时的管路走向、电气接线空间是否充足。实际工程应用中，这类往复式半密封压缩机对安装水平度有明确要求，建模时还原的底部四个安装支脚的共面度、支脚减震垫的安装空间，能帮助设计人员在做机组机架设计时提前预留调整余量，避免运行时因受力不均产生额外振动。不同于转子式或涡旋式压缩机，往复式结构在低蒸发温度工况下的运行稳定性更强，对制冷剂的适配范围也更广，建模时还原的缸体散热筋片分布、曲轴箱的储油腔结构，也能帮助设计人员在做机组风冷散热设计时，合理匹配冷凝风机的吹风方向与风速，保证设备长期运行时的油温处于合理区间。整个模型的外形轮廓完全按照实物的外接边界搭建，包括顶部的吸气截止阀、排气截止阀的伸出长度，侧面接线盒的突出尺寸，都做了精准还原，方便设计人员在做机组布局时提前核算整体安装空间，避免出现设备进场后无法装入预留机位的问题。
