1/4英寸螺纹连接类塑料管件接头

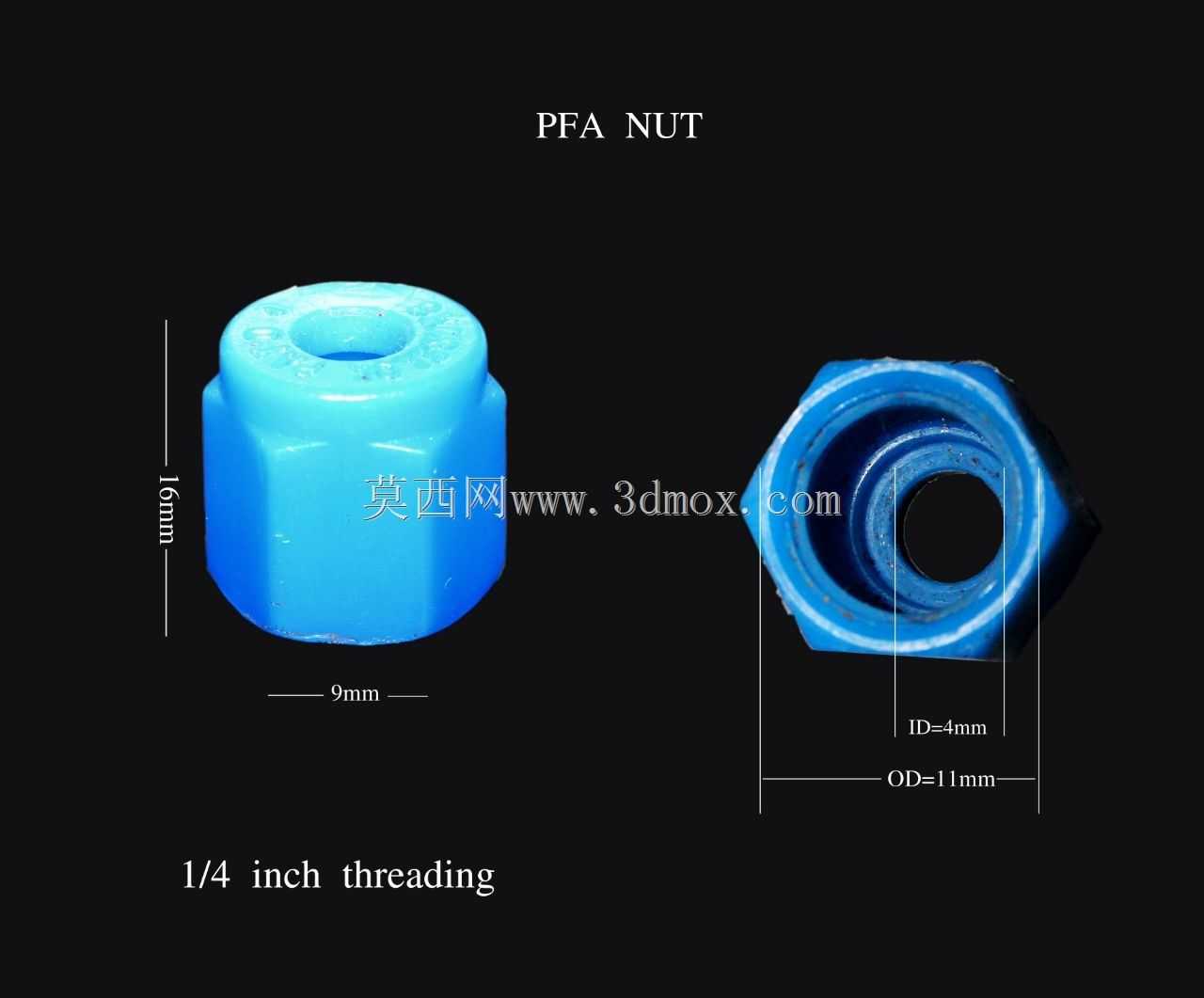

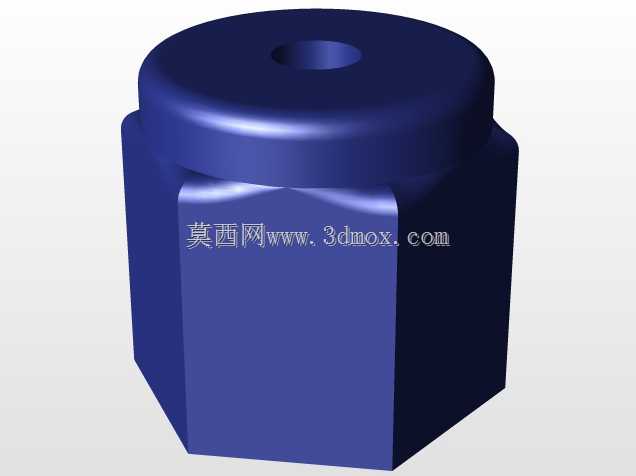

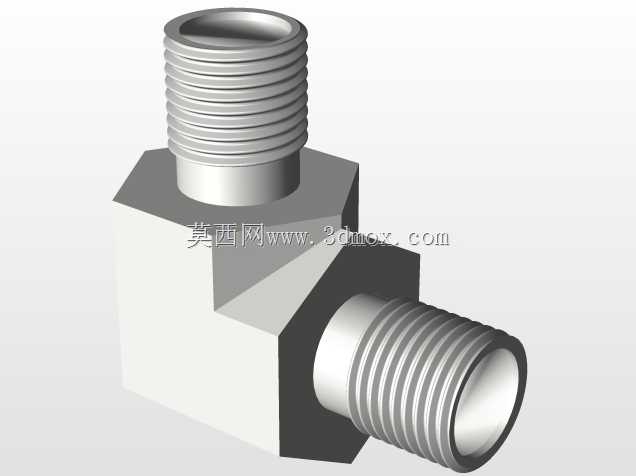

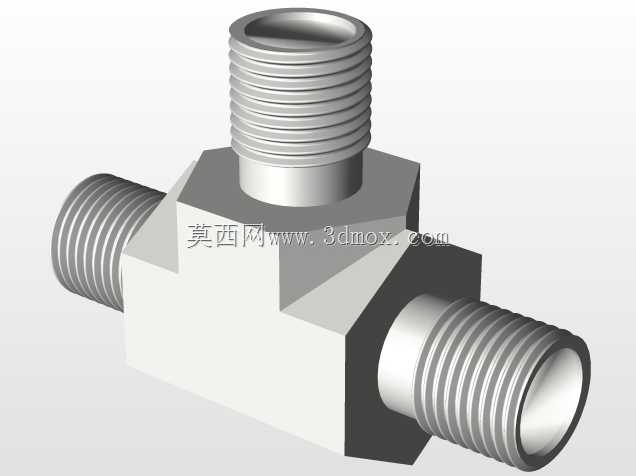

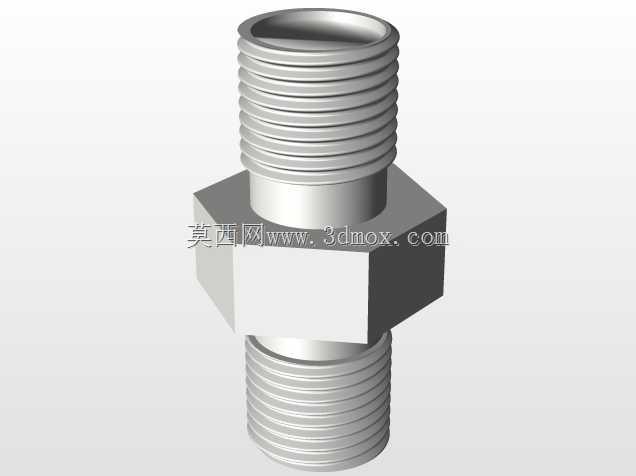

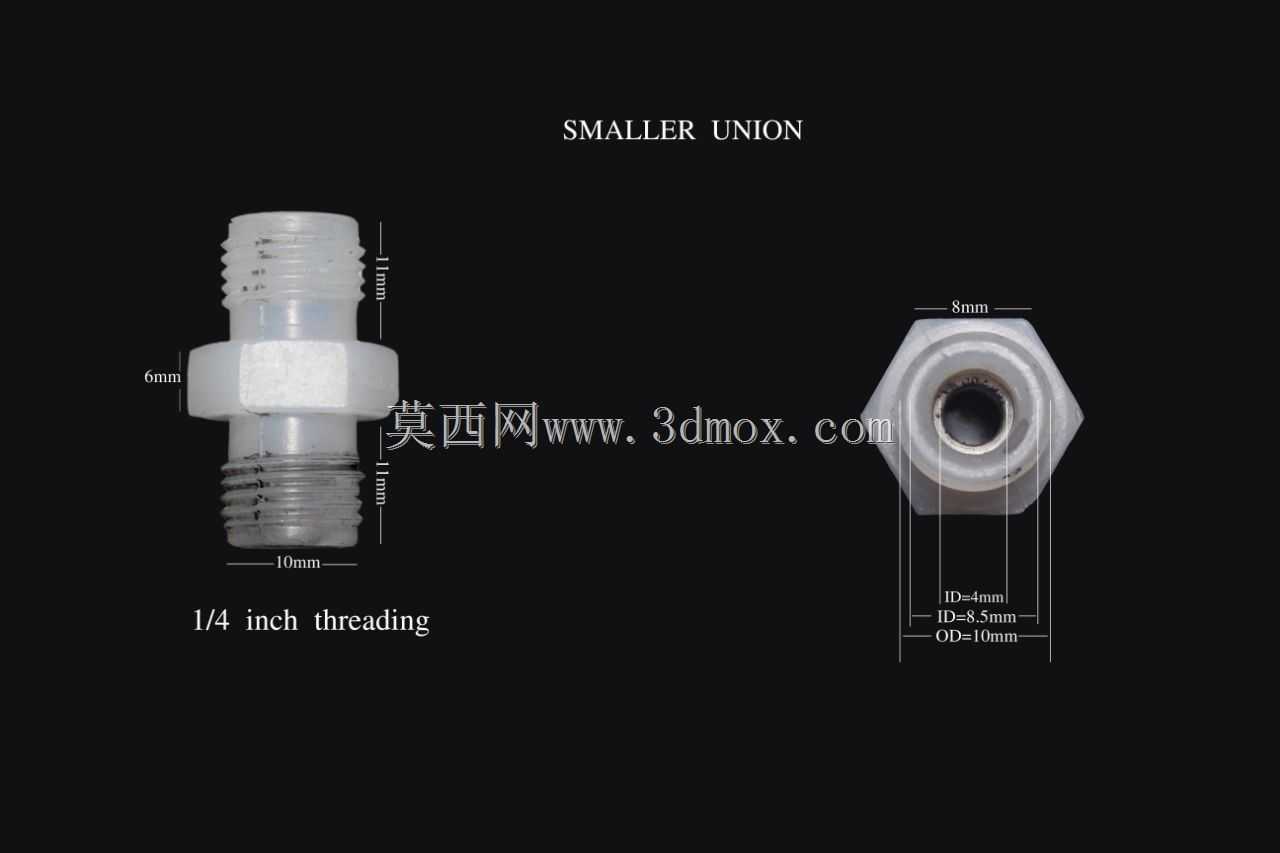

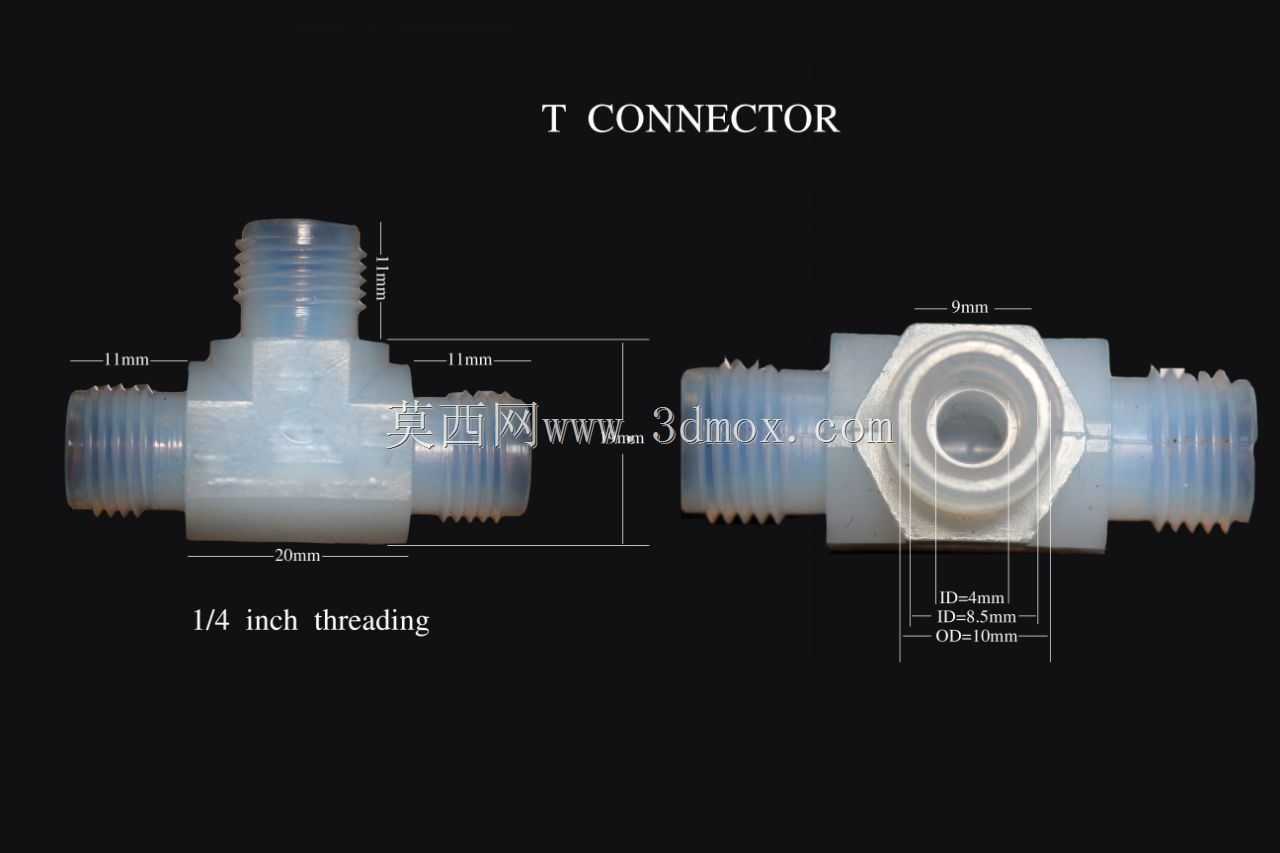

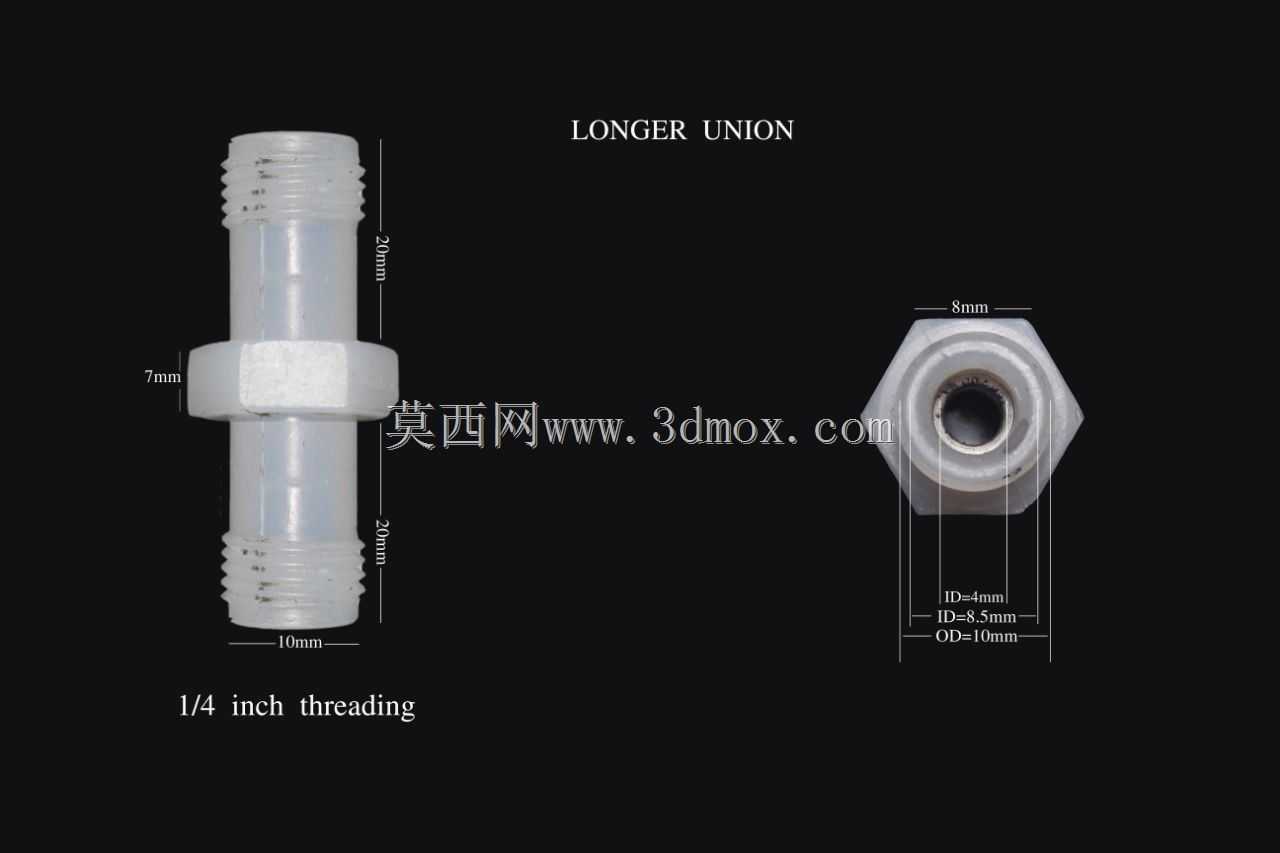

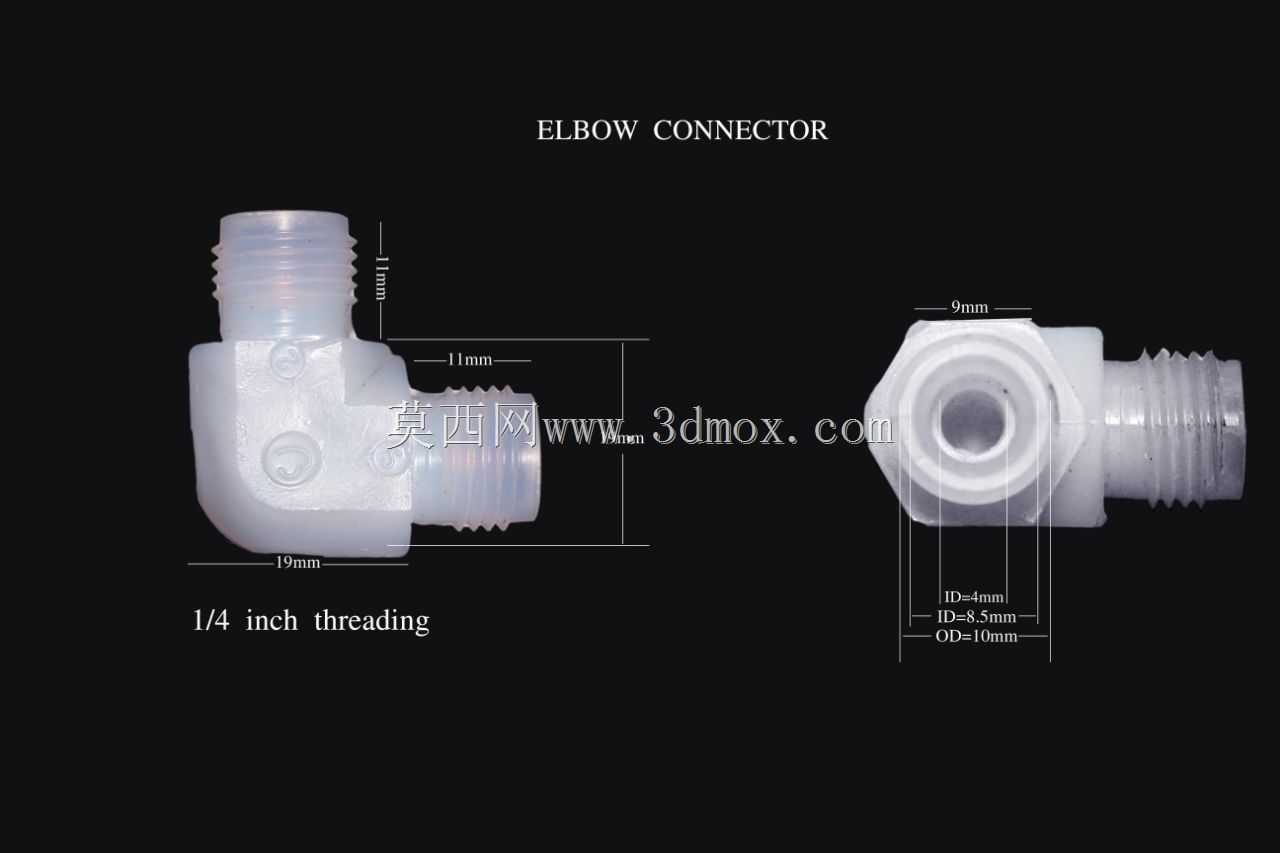

这类带1/4英寸螺纹的管件接头，多应用在小型流体输送回路的终端接驳与支路分流场景，常见于实验室气路搭建、小型净水设备管路连接、日化灌装设备的流体支路、医用小型供氧配气管路这类对管路密封性有基础要求、整体管路压力不超过0.6MPa的工况中。不同结构的接头对应不同的安装需求：直通外螺纹接头多用于硬管或软管与设备面板内螺纹端口的直接对接，弯头类接头用于管路走向需要90度转向的狭小安装空间，避免管路过度弯折产生流阻陡增或管路死折，三通类接头则用于单路流体向两个支路分流的节点，配套的深色螺帽用于接头与管路插接后的锁紧定位，防止设备运行过程中管路受拉扯出现松脱漏液漏气问题。从设计逻辑上看，这类接头的螺纹段严格遵循1/4英寸管螺纹的牙型角与螺距公差，保证与对应规格内螺纹端口旋合后，配合生料带或密封圈即可达到可靠密封效果，无需额外加工密封面；接头的插接段做了环形倒刺结构，当柔性软管套入后，倒刺会嵌入软管内壁，配合外部卡箍或锁紧螺帽压紧，可承受常规工况下的轴向拉力，不会出现管路脱开问题。外形尺寸上，这类接头的整体轴向长度控制在30mm以内，最大外接圆直径不超过16mm，安装时仅需要预留扳手拧动螺纹段的操作空间，相邻接头的安装中心距保持在20mm以上即可避免操作干涉，适合在布局紧凑的小型设备内部排布。接头主体采用塑料材质成型，自重较轻，不会对轻质管路产生额外的下坠载荷，同时具备一定的耐弱腐蚀性能，可适配常规水、低压空气、弱酸碱稀溶液等介质的输送需求。建模过程中，螺纹段做了简化的牙型处理，既保留了螺纹的视觉特征与装配干涉检查的参考性，也避免了全牙型细节导致的模型文件过大，接头的插接段、锁紧段、螺纹段的同轴度公差在建模时按0.1mm的装配基准控制，可直接用于设备管路布局的干涉校验、装配模拟，也能作为后续开模生产的结构参考。不同结构的接头可以根据管路的实际走向灵活搭配，不需要额外定制转接件，就能完成大部分小型流体回路的管路搭建，减少管路装配时的零件种类，降低后期维护的备件储备难度。
