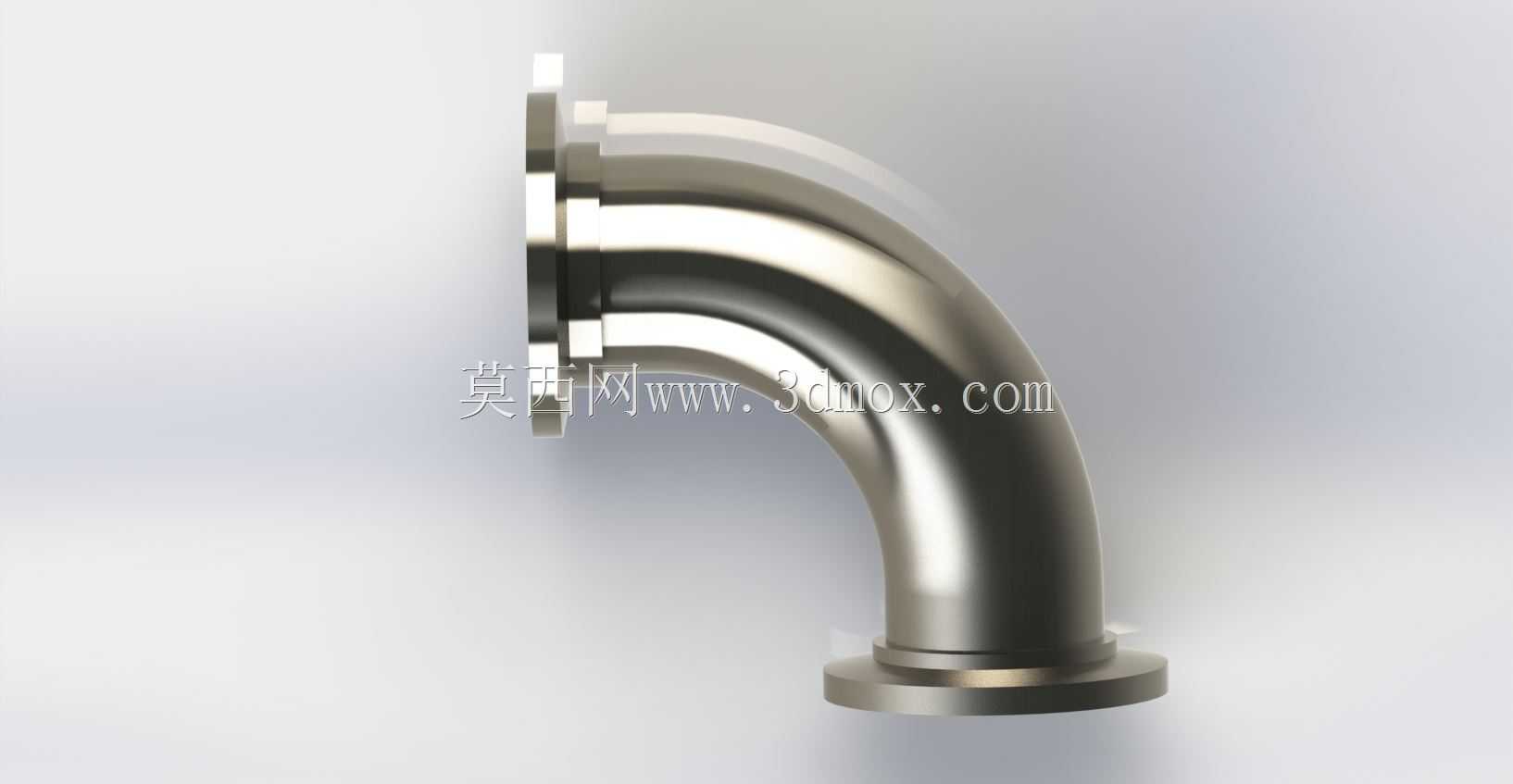

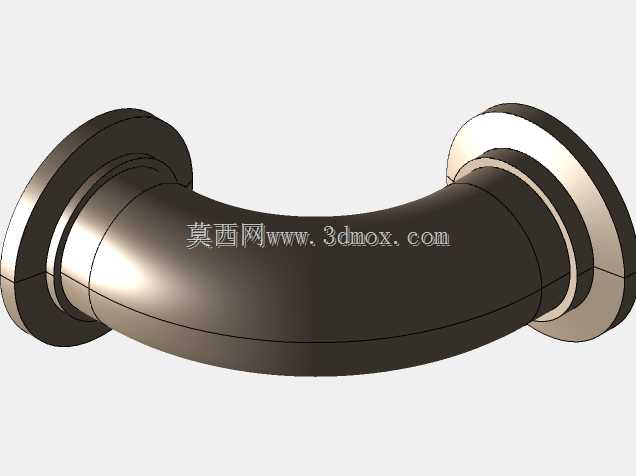

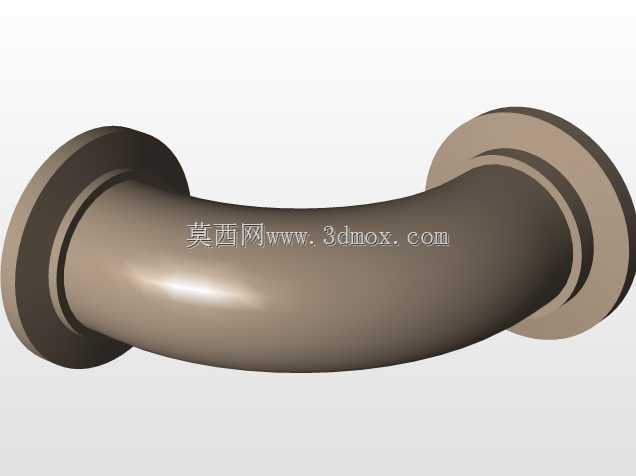

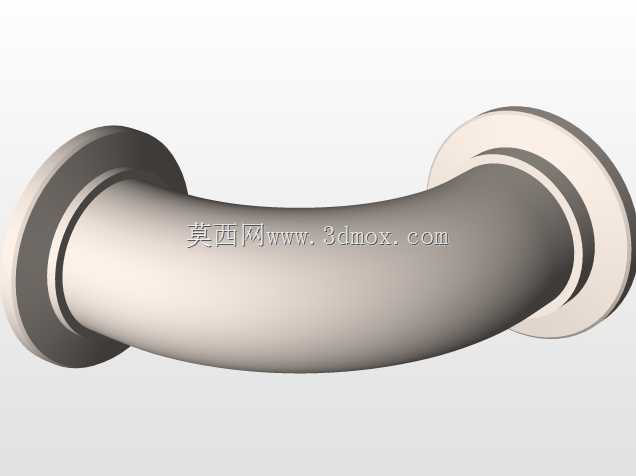

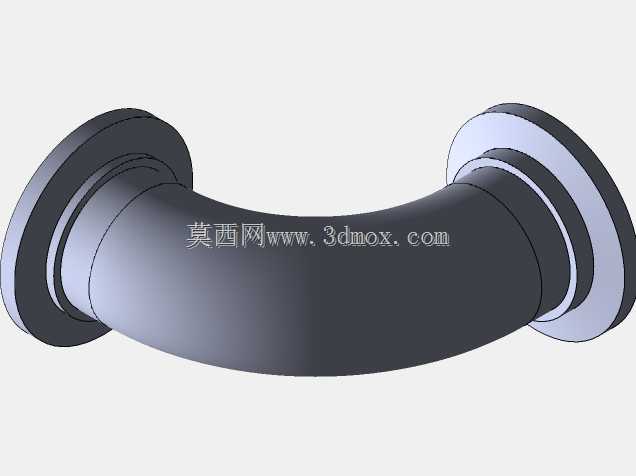

KF25快装式90度高真空弯头管件

在半导体晶圆制造、真空镀膜、实验室真空系统搭建这类对管路密封性要求极高的场景里，真空管路的转向连接一直是容易出现泄漏隐患的节点，这款KF25规格的90度高真空弯管，就是针对这类高真空工况下的管路转向需求设计的连接件。做真空系统布局的时候，很多时候受设备安装空间限制，管路无法走直线排布，需要做90度转向，要是直接用直管掰弯，不仅管壁弯折处容易出现应力集中导致形变，还会让管路通径出现不规则收缩，增大气阻，影响真空抽速，而标准化的真空弯管就能规避这些问题。这款弯管采用标准KF25快装法兰接口，两端的法兰端面平整度控制在极高的公差范围内，安装时配合对应的KF25卡箍、中心支架与密封圈，不需要焊接就能实现可靠密封，能适配10^-5Pa量级的高真空工况，拆装维护也比焊接式管路方便很多，后期调整管路布局的时候不需要切割管路，松开卡箍就能调整接口角度，适配不同的安装朝向。设计这款弯管的时候，特意将弯曲半径控制在3到4英寸的区间，这个曲率范围是经过实际工况验证的，既不会因为弯曲半径过小导致管路流道突变，让抽气过程中出现气流紊流，影响真空系统的抽气效率，也不会因为弯曲半径过大，导致弯管整体占用的安装空间过多，给紧凑的真空设备布局增加难度。弯管的管壁厚度做了均匀化处理，弯折位置没有出现壁厚减薄的情况，避免长期抽真空时，弯折处因为内外压差过大出现形变甚至开裂的问题。从安装边界来看，两端KF25法兰的连接尺寸完全符合真空快装接头的通用标准，和同规格的真空阀门、真空波纹管、真空泵接口都能直接适配，不需要额外做转接件，安装时只要保证法兰端面与密封圈贴合无偏移，卡箍锁紧力矩均匀，就能达到稳定的密封效果。在实际的真空系统搭建中，这类弯管常被用在真空泵与真空腔体的连接段、真空测量仪表的旁通管路、工艺气体输送的转向节点，能有效减少管路连接点，降低泄漏概率，同时让管路排布更规整，减少不必要的空间占用。建模的时候完全按照KF真空接头的标准尺寸做参数化设计，法兰的密封槽尺寸、卡箍卡位的凸缘尺寸都和实际量产零件保持一致，导入设备总装的时候可以直接用来做管路干涉检查，提前预判安装时会不会和周边的机架、其他元器件出现位置冲突，减少现场安装时的改管工作量。
