BSP管螺纹专用攻丝钻头结构设计

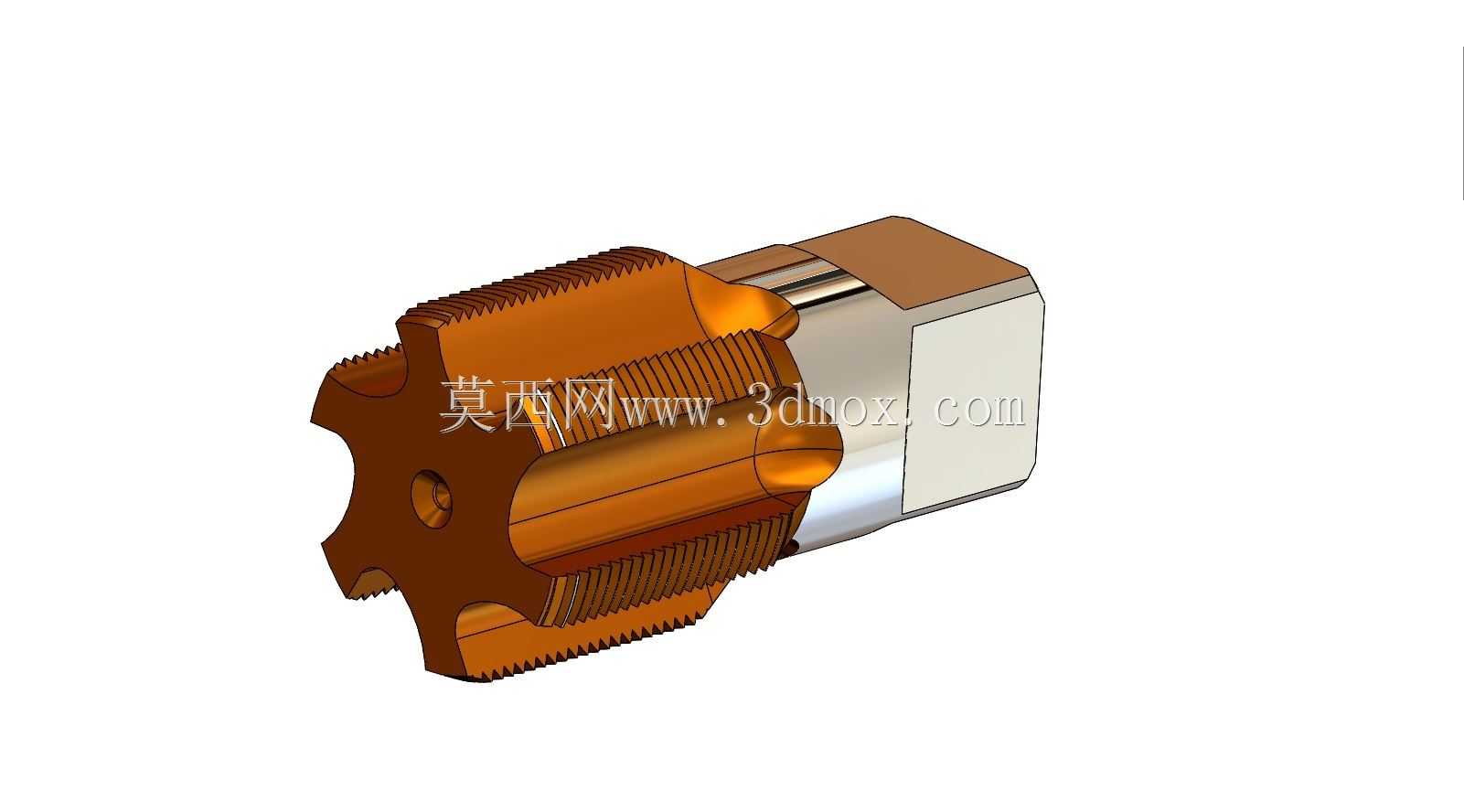

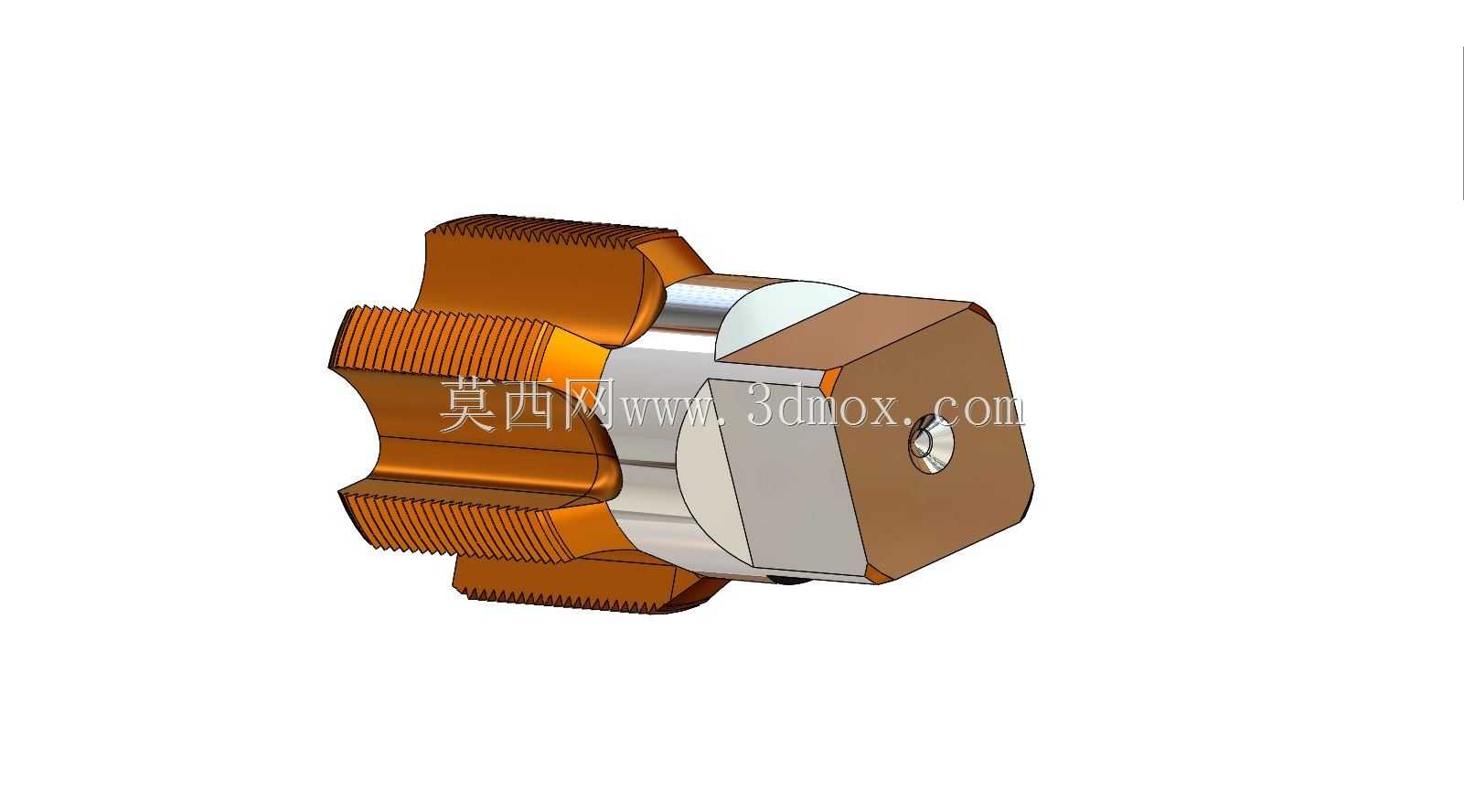

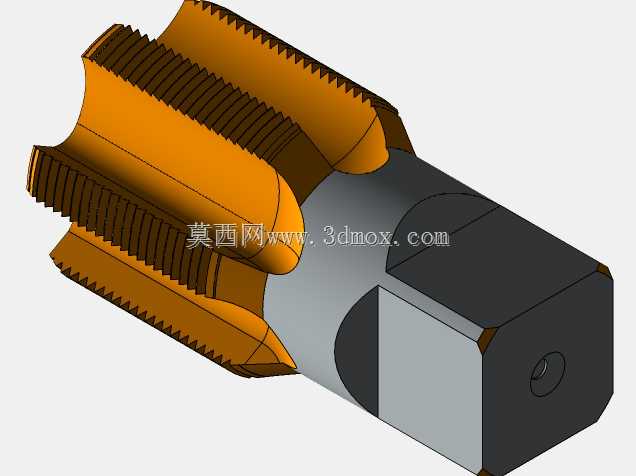

在液压管路、气动系统、给排水管网等涉及英制标准管螺纹连接的施工与装配场景中，BSP攻丝钻头是内螺纹预加工环节不可或缺的配套刀具，其核心作用是在攻制BSP内螺纹前，预先加工出符合螺纹底径公差要求的预制孔，为后续丝锥攻丝工序提供合格的加工基准，避免因底孔尺寸偏差导致的螺纹牙型缺损、配合过紧或密封失效问题。不同于普通直孔钻头，这款BSP攻丝钻头的切削端采用多刃槽型结构，周向均匀分布的排屑槽经过刃口钝化处理，加工时可将切屑顺利导出孔外，减少切屑缠绕刀体的概率，适配碳钢、铜合金、铝合金等常见管路基材的钻削工况。刀体中部的滚花握持段做了防滑纹理设计，既可以适配手动攻丝前的底孔修配作业，也能装夹在台钻、加工中心的刀柄上完成批量零件的底孔加工，尾部的方榫结构与标准丝锥扳手的夹持尺寸完全匹配，无需额外定制转接工装即可直接使用。从设计逻辑来看，这款钻头的切削直径严格匹配BSP螺纹的底孔公差带，针对不同公称直径的BSP螺纹，钻头直径预留了合理的攻丝余量，既不会因底孔过小导致攻丝扭矩过大折断丝锥，也不会因底孔过大造成螺纹牙高不足影响连接强度。刀体的切削部分采用阶梯式导向结构，前端的导向段可在钻削初始阶段切入工件表面，避免钻孔偏斜，保证底孔与工件端面的垂直度，这一点对于需要端面密封的BSP平行管螺纹尤为重要，一旦底孔歪斜，后续装配时螺纹副的同轴度偏差会直接导致密封垫压合不均，出现管路渗漏问题。从安装边界来看，这款钻头的方榫夹持端尺寸符合通用五金刀具的装夹标准，可适配市面上绝大多数手动攻丝扳手、钻夹头的夹持范围，刀体总长经过优化，既可以满足常规壁厚管路配件的底孔加工深度要求，也不会因刀体过长导致加工时刚性不足产生振刀，加工出的底孔表面粗糙度可达到攻丝工序的前置要求，无需额外进行孔口倒角即可直接开展攻丝作业。在实际管路装配现场，作业人员常使用这款钻头对现场裁切的管路端部、现场开孔的设备箱体接口进行底孔加工，其稳定的切削性能可有效降低现场施工的螺纹加工不良率，减少因螺纹加工不合格导致的管路配件报废问题，尤其在小批量定制化管路安装场景中，无需依赖大型专用加工设备即可完成合格的BSP螺纹底孔加工作业。
