DN50法兰式管道减震过滤装置结构设计

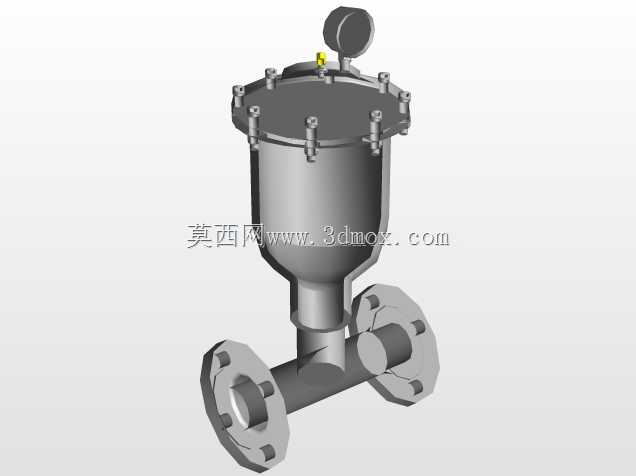

在化工、市政供水、暖通循环水等管路系统中，管路振动与介质杂质始终是影响系统稳定运行的核心问题，这款DN50规格的管路装置，将减震缓冲与介质过滤功能集成于一体，可直接串接在公称通径50mm的工艺管路中，解决普通管路配件功能单一的痛点。从结构设计来看，装置主体采用上筒下通的一体式壳体结构，上部筒体为过滤腔，内置适配精度的过滤滤芯，顶部采用快开式压盖结构，沿压盖周向均匀布置紧固螺栓，无需完全拆卸管路即可开盖更换滤芯，顶部预留的仪表接口可直接安装压力表，实时监测过滤前后的压差，判断滤芯堵塞状态，为运维人员提供明确的维护信号。下部为三通式流道结构，两侧接口均采用标准法兰连接形式，法兰的螺栓孔分布、密封面尺寸完全匹配DN50公称压力对应的管路法兰标准，安装时无需额外加工转接件，直接与管路法兰对接、加装密封垫片后拧紧紧固件即可完成固定，安装边界与同通径的普通管道法兰完全一致，可直接替换原有管段上的普通接头或单一功能过滤器，无需调整原有管路的支撑跨度与安装空间。在功能实现上，介质从一侧法兰进入装置后，先向上进入过滤腔，经滤芯截留介质中的固体颗粒杂质后，洁净介质向下汇入下部流道从另一侧法兰流出，过程中装置的壳体结构可吸收管路内流体脉动产生的轴向、径向振动，同时阻隔下游设备运行产生的振动沿管路向上游传递，避免振动长期作用导致管路焊缝开裂、法兰密封面泄漏、仪表计量失准等问题。设计过程中充分考虑了运维便利性，上部压盖的螺栓布置间距预留了足够的扳手操作空间，无需专用工具即可完成螺栓松紧操作，壳体的壁厚选取兼顾了承压能力与结构重量，既满足常规工业管路的公称压力使用要求，也不会因自重过大给管路支撑带来额外负载。流道设计采用圆弧过渡结构，避免直角流道造成的介质压损过大问题，过滤腔的容积设计匹配DN50管路的常规流量范围，可保证足够的纳污量，减少滤芯更换频次，适用于给排水循环、轻工物料输送、小型工艺管路等多种对管路减震、介质洁净度有要求的应用场景。
