带1/4英寸接头的0-30英寸汞柱真空压力表

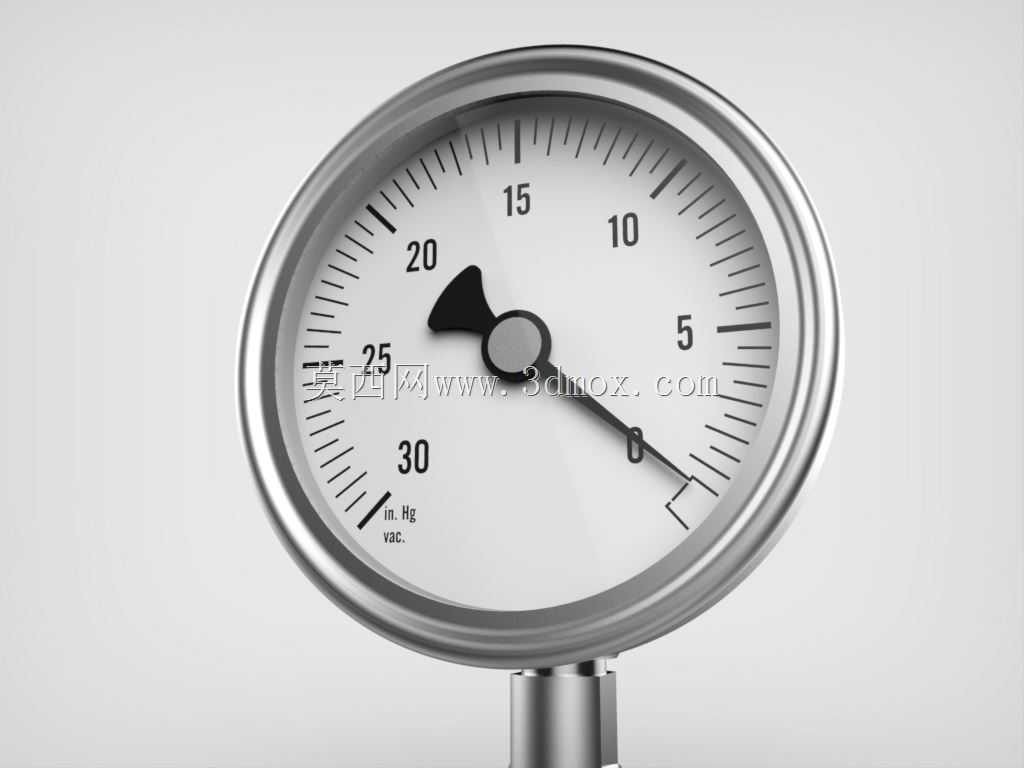

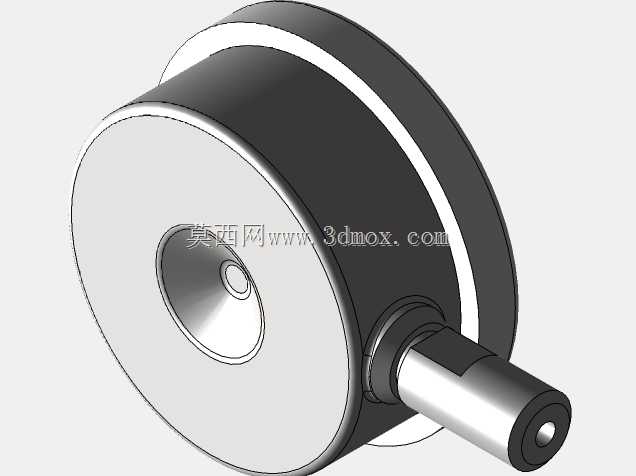

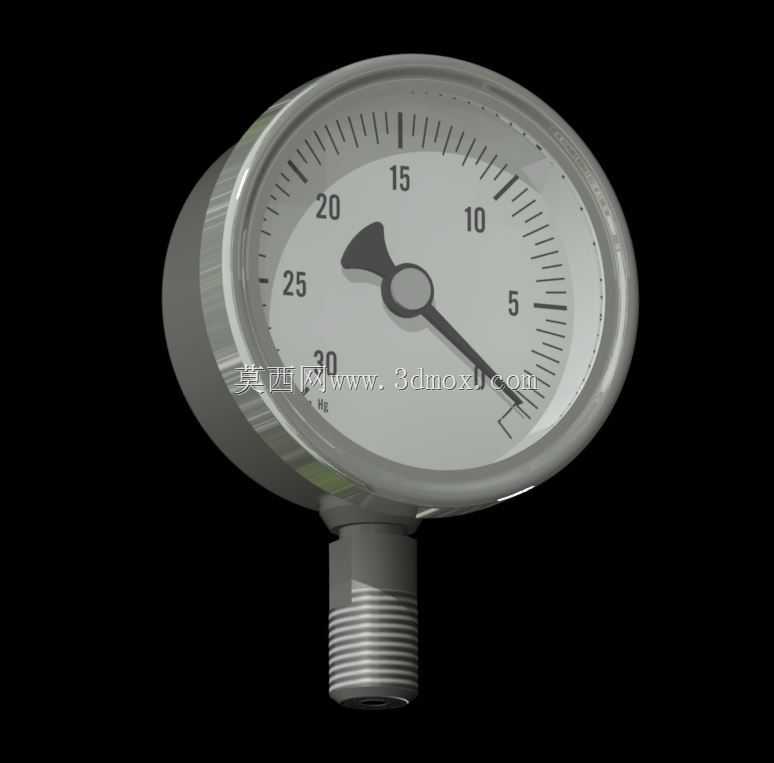

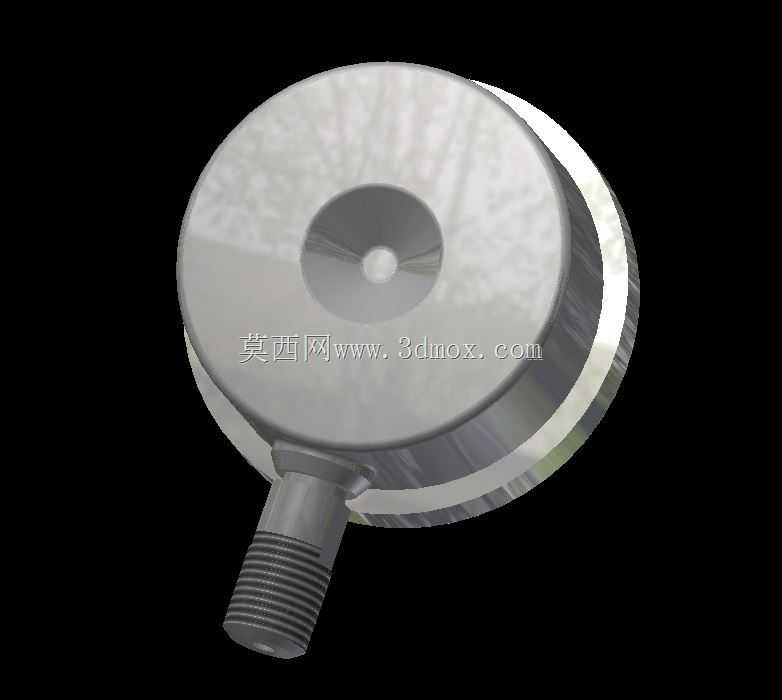

这款真空测量仪表主要面向负压工况的压力检测场景，在化工精馏、真空吸附工装、制冷系统抽真空、食品包装真空封口、实验室真空管路等场景中都有广泛应用，核心作用是实时监测密闭管路或腔体内的负压数值，为操作人员提供直观的压力状态反馈，避免因负压不足或超压导致的工艺失效、设备损坏问题。从结构设计来看，该表采用径向安装的1/4英寸管螺纹接头，这类接头是工业负压管路的通用连接规格，安装时无需额外定制转接头，可直接适配同规格的内螺纹管路接口，接头与表壳的连接部位做了加厚过渡处理，能承受安装时的拧紧力矩，避免长期使用后出现接口渗漏的问题。表盘采用0-30英寸汞柱的负压刻度标识，刻度线沿圆周均匀分布，每5个单位刻度设置长标识线并标注对应数值，小刻度对应1英寸汞柱的分度值，读数时可快速识别大致压力区间，也能通过小刻度完成更精准的数值读取，指针采用配重平衡设计，在设备存在小幅振动的工况下也能保持稳定指向，不会出现指针晃荡导致读数不准的问题。表壳采用圆形金属冲压结构，外圈做了卷边钝化处理，既提升了壳体的结构强度，也能避免安装维护时划伤操作人员，表盘表面覆盖透明防护层，可阻挡车间内的粉尘、切削液飞溅到表盘刻度上，长期使用也能保持刻度清晰可辨。建模过程中优先还原了仪表的实际安装边界，接头的外螺纹尺寸、表壳的外径、表盘中心到接头端面的距离都按照实物比例还原，结构设计人员在做设备布局时，可直接将该模型导入装配体，核对安装空间是否存在干涉，尤其是表壳后方的预留操作空间、接头旋入的深度尺寸，都能通过模型直接完成校核，减少后期实物安装时的适配问题。模型还原了指针的初始零位状态，也就是常压下的指针指向位置，在做装配动画或者工艺演示时，可通过调整指针角度模拟不同负压下的显示状态，满足设备方案展示、操作培训素材制作的需求。考虑到工业现场的使用需求，该表的整体结构没有多余的突出部件，安装后可紧贴设备面板或者管路支架，不会额外占用过多安装空间，金属壳体的抗磕碰性能也能满足车间复杂工况的使用要求，即使偶尔受到工具剐蹭也不会轻易出现壳体变形损坏的问题。
