乳制品食品厂管道控制台支撑装置

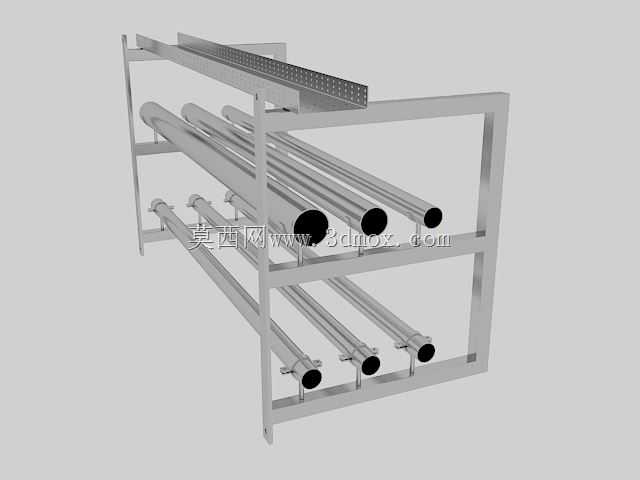

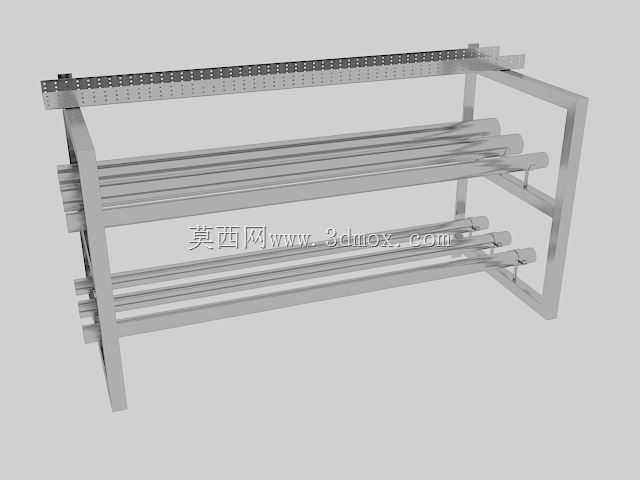

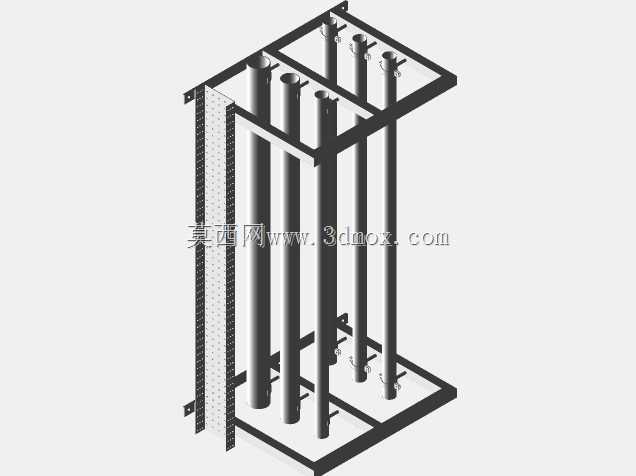

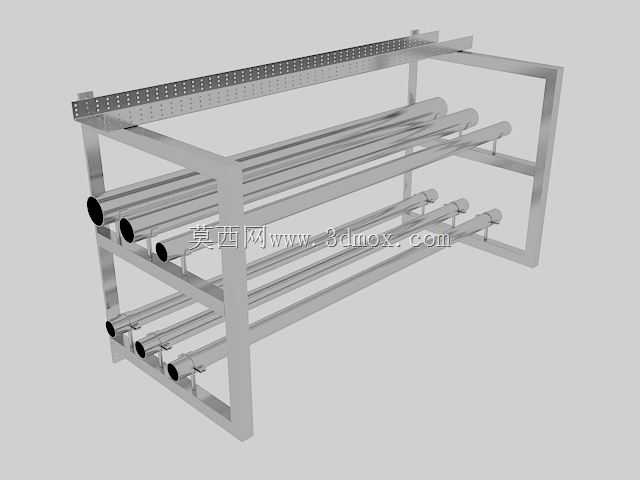

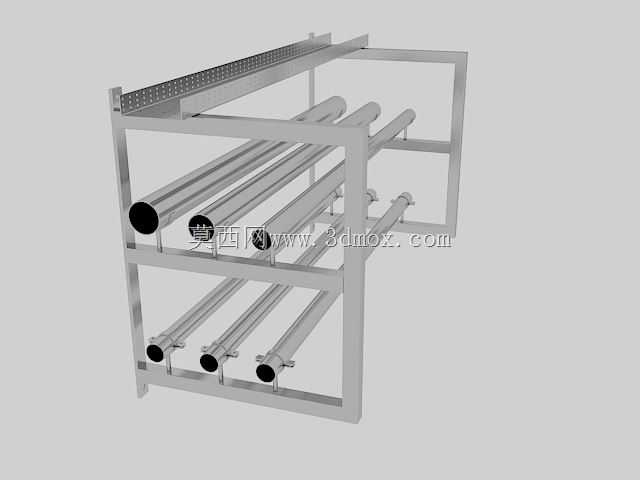

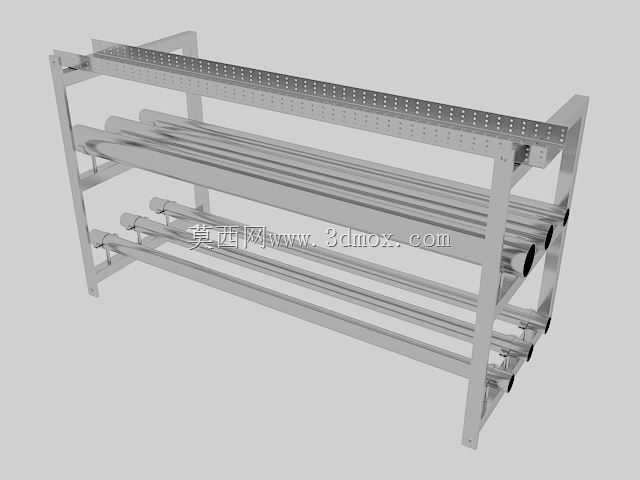

该管道控制台支撑装置主要面向乳制品、液态食品加工生产场景设计，可适配从小型作坊式乳品加工点到规模化牛奶生产厂的管线布设需求，覆盖原料奶输送、预处理工段、成品输送等多个工艺段的管路承载需求。装置采用层叠式框架承载结构，主体框架采用标准化金属型材拼接成型，框架侧部设置连续排布的调节安装孔位，可根据不同管径、不同管路排布间距灵活调整管卡安装位置，无需对框架主体进行二次开孔加工，适配现场管路改造的灵活调整需求。

从设计思路来看，该装置优先考虑食品生产场景的卫生清洁要求，整体框架采用圆弧过渡处理，不存在易积尘积料的直角死角，框架表面做光滑钝化处理，可耐受食品生产车间常用的酸碱类清洗消毒剂冲刷，不会因长期清洁出现表层锈蚀脱落污染生产介质的问题。管路承载层采用平行排布的托臂结构，每一层托臂可独立承载多根并行布设的工艺管道，托臂与管道接触位置预留了管卡安装空间，可适配不锈钢卫生级管卡的固定安装，保证管路固定后无径向窜动、轴向位移量控制在工艺允许范围内。

安装边界方面，该装置为落地式安装结构，底部框架设置有水平调节支脚，可适配车间地面存在的微小高度差，保证整体框架安装后水平度偏差满足管路布设要求，无需额外预制混凝土安装基础，直接放置于硬化地面即可完成固定。框架整体宽度适配常规车间通道旁的安装空间，不会占用过多生产操作区域，层间高度根据乳品生产常用管路的保温层厚度、阀门安装空间做了预留，既保证管路布设后有足够的操作空间用于阀门启闭、管路维护，也尽可能压缩整体高度尺寸，减少空间占用。

功能特性上，该装置除了承担管道的静态承载作用外，框架顶部的带孔安装梁还可用于挂载现场小型仪表、线缆桥架、气动管路分支组件，无需额外在墙面或顶面做支架固定，可整合工艺管线、辅助线缆的承载需求，减少车间内支架的重复布设。针对食品生产车间定期冲洗的环境，框架所有连接位置均采用防松紧固件，避免长期受水流冲刷、设备运行振动影响出现连接松动，整体结构无易脱落的小型零部件，防止异物掉落进入生产区域造成质量风险。在管路排布适配性上，该装置可同时承载不同管径的物料管、CIP清洗管、蒸汽管、压缩空气管，通过层间分隔实现不同介质管路的物理隔离，避免不同管路交叉干扰，也便于日常巡检时快速区分不同介质的管线走向，降低运维排查的工作量。
