管道系统用金属波纹管膨胀节结构设计

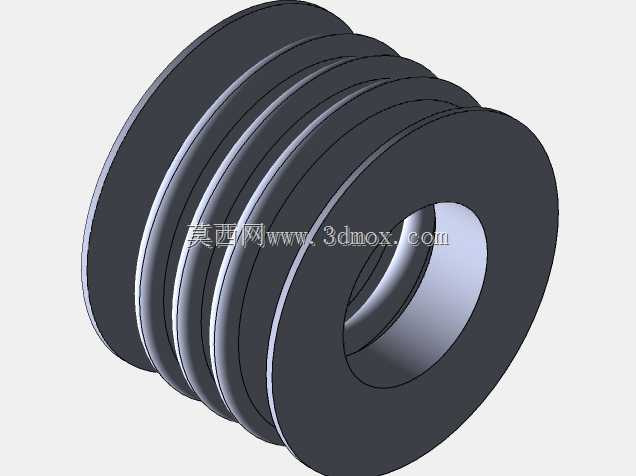

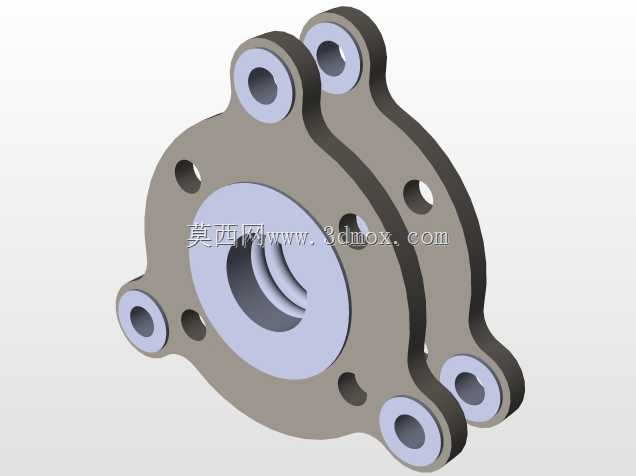

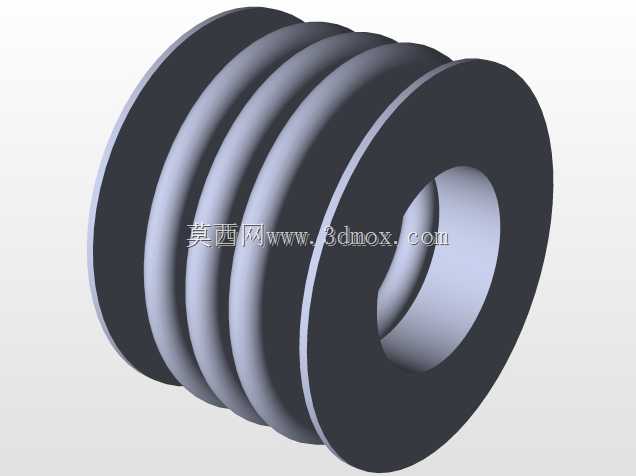

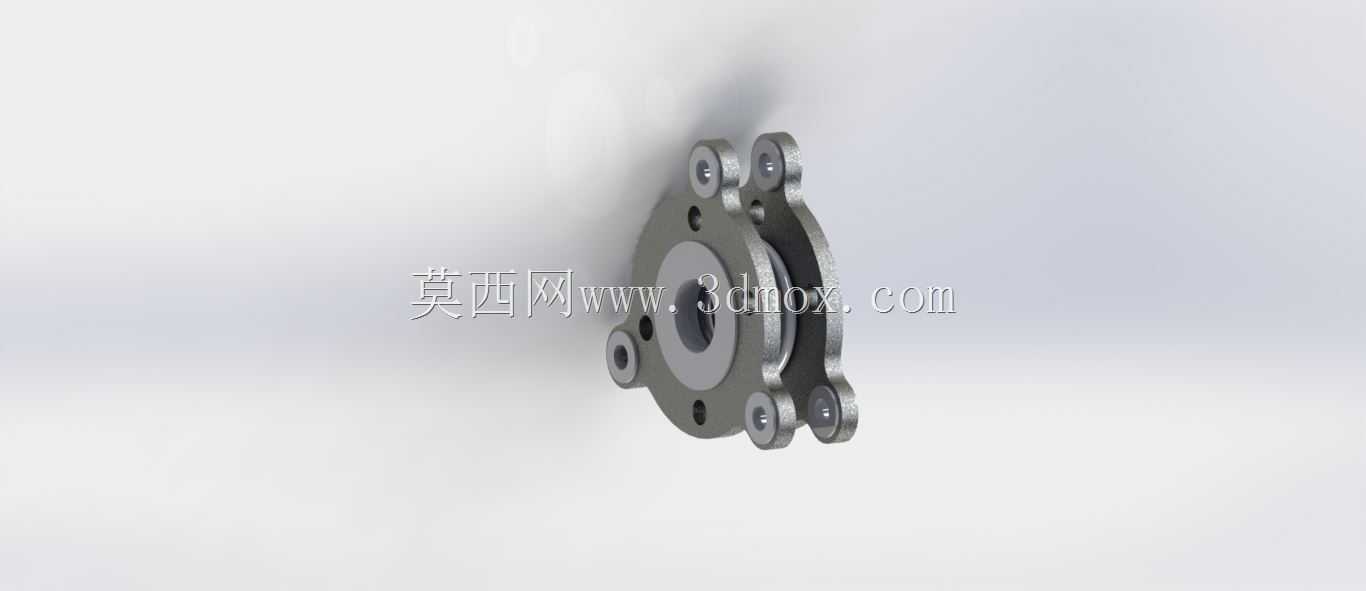

在石化、暖通、市政给排水、长输管线等涉及流体输送的管路系统中，温度波动带来的管道热胀冷缩是无法回避的工程问题，若不对位移量做合理补偿，管路焊缝、法兰连接位置会持续承受交变应力，长期运行极易出现疲劳开裂、密封失效泄漏等故障，波纹管膨胀节就是专门针对这类位移补偿需求设计的挠性管路元件。这款膨胀节采用多层薄壁金属波纹管作为核心挠性段，两端搭配带安装孔的连接法兰结构，法兰上的通孔匹配常规管路法兰的螺栓孔位排布，安装时可直接与同通径的管路法兰通过螺栓紧固，不需要额外做转接结构适配，能有效降低现场安装的加工工作量。设计阶段首先要明确管路的公称通径匹配要求，确定两端法兰的螺栓分布圆直径、通孔直径、法兰厚度这些安装边界参数，保证元件能直接适配现有管路的安装空间，不会和周边的管路支架、阀组产生结构干涉。波纹管段的波距、波高、壁厚参数是根据目标补偿量做匹配计算的，多层薄壁结构相比单层厚壁波纹管，能在相同刚度下获得更大的轴向、横向与角向位移补偿能力，同时还能兼顾管路系统的压力承载要求，避免补偿元件在管路工作压力下出现失稳变形。不同于刚性管路元件，这款膨胀节在吸收管路轴向热伸长量的同时，还能补偿一定范围内的安装错位、基础沉降带来的横向偏移，也能衰减管路内流体脉动、设备运行传递的振动，减少振动向相邻管段的传递，降低管路系统的振动噪声。需要注意的是，这款结构属于非精确对标标准件的设计方案，具体尺寸参数和通用标准件存在一定差异，在做设备选型、管路改造设计时，需要结合实际管路的工作压力、温度区间、预估位移量对结构参数做校核调整，不能直接照搬通用标准膨胀节的安装尺寸做管路布局，避免出现安装不匹配、补偿量不足的问题。建模过程中对波纹管的波峰波谷做了等曲率圆弧过渡处理，避免结构上出现应力集中的锐角棱边，能更真实反映实际冲压成型波纹管的结构形态，两端连接法兰的安装孔做了同轴度公差约束，保证安装时螺栓能顺利穿入，不会出现孔位错位的问题。
