一英寸管道用PRV泄压调压阀结构

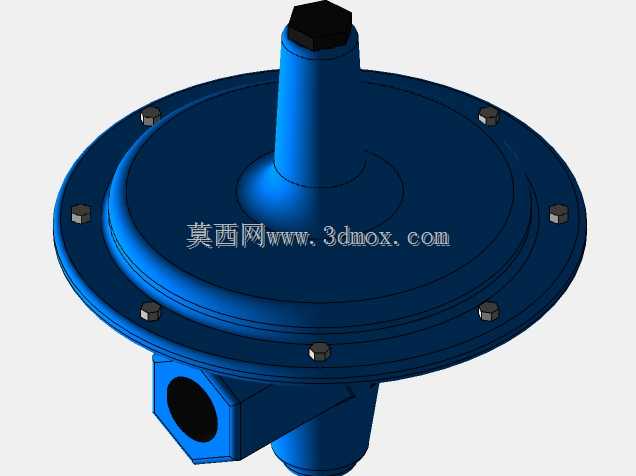

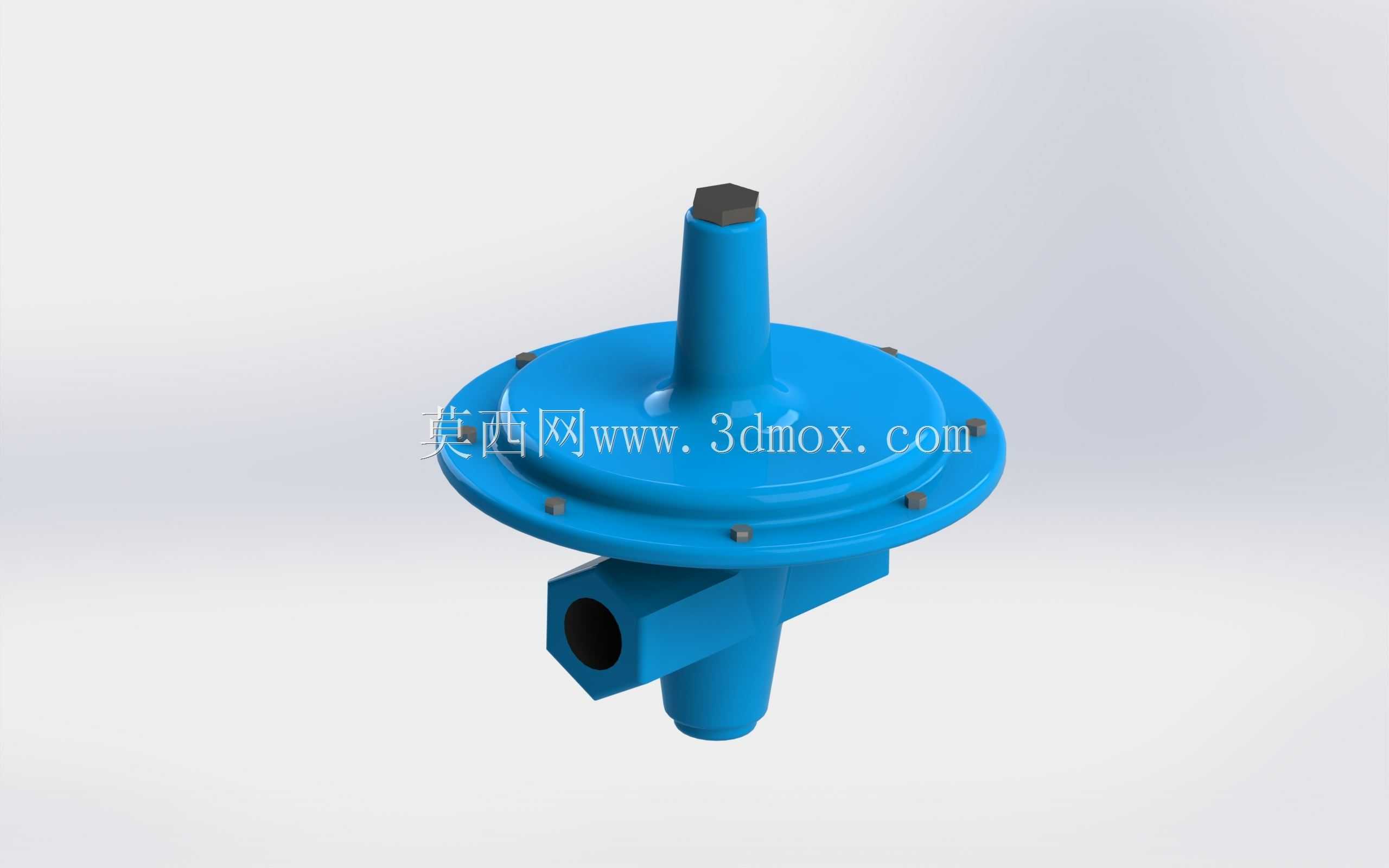

在民用燃气管网、小型工业流体输送管路、楼宇给排水支路的压力管控场景中，这类一寸口径的PRV结构承担着上游高压来流向下游稳定低压输出的核心作用，能避免下游管路、仪表、终端用气用水设备因压力超限出现密封失效、爆管、计量失准等问题。从结构设计逻辑来看，该调压装置采用下进侧出的流道布局，下部竖直接口为高压介质入口，侧方横向接口为减压后的介质出口，顶部的调节端用于预设下游压力阈值，膜片组件内置在上部蓝色圆盘形腔体内，依靠膜片上下的压力差带动阀杆动作，动态调整阀口开度，实现出口压力的稳定输出。上部圆盘的法兰边采用周向均匀分布的紧固件锁紧，既保证膜片腔的密封可靠性，也方便后期拆解更换老化的膜片、密封垫等易损件，顶部的六角调节端采用标准对边尺寸，现场调试时用普通开口扳手即可操作，无需配备专用工装。安装边界方面，该阀的进出口均采用标准管螺纹接口，适配一英寸公称通径的低压流体管路，安装时需预留顶部至少五十毫米的操作空间，方便后期压力校准与维护，侧方出口周边需预留三十毫米以上的管路接驳空间，避免与周边管线、支架产生安装干涉。不同于大口径工业调压阀的复杂先导结构，这款直动式调压结构的零件数量少，流道阻力小，响应速度快，适合用在流量波动不大、压力调节精度要求适中的支路管段，日常运行中无需额外的外接动力源，仅依靠管路自身介质压力即可完成压力调节动作，运维成本极低。建模过程中对膜片腔的密封面、阀口配合面、阀杆导向段的尺寸公差做了合理预留，既符合常规机械加工的精度要求，也能保证装配后的动作顺畅度，不会出现卡滞、内漏等问题，外壳的圆弧过渡设计既减少了铸造或注塑成型时的应力集中，也能降低介质在腔体内的紊流损耗，提升调压过程的稳定性。
