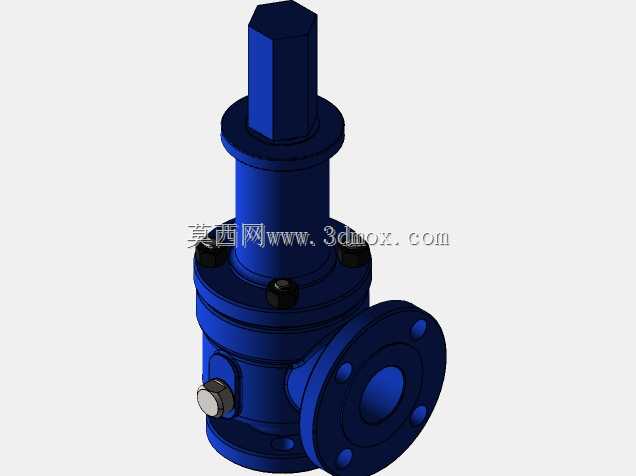

法兰连接角式压力安全阀三维结构

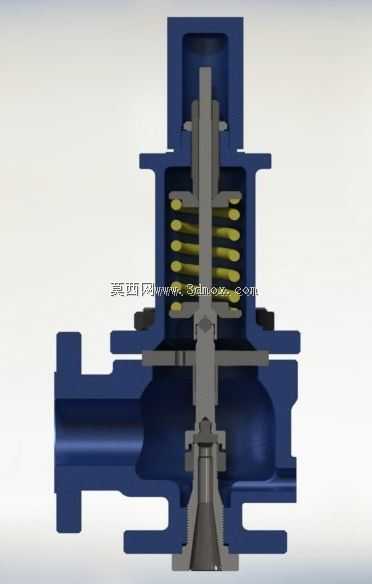

这款角式法兰连接压力安全阀，主要应用在承压流体输送管路系统中，常见于化工流体输送、小型工业锅炉配套、压缩空气管网、液压动力单元等存在压力超限风险的工况场景，核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放部分介质，待管路压力回落至额定工作区间后自动回座密封，避免管路、承压容器因超压发生破裂、泄漏甚至爆管事故，是承压系统里不可或缺的安全防护类部件。从结构设计思路来看，整体采用角式流道布局，介质入口与出口呈90度垂直布置，相比直通式安全阀更适合安装在管路转角位置，能减少管路弯头的额外配置，压缩安装空间占用。阀体下部设置法兰连接结构，侧方出口同样采用标准法兰接口，法兰盘上预留的螺栓孔位置、孔径均匹配常规工业管路法兰的安装规范，安装时无需额外加工转接件，直接通过螺栓配合密封垫片即可完成与管路的对接固定，能保证连接强度与密封可靠性。顶部的调节端采用六角方头结构，方便现场调试人员使用标准扳手调整弹簧预紧力，以此设定准确的泄压开启压力，无需定制专用工装。阀盖与阀体的连接部位均匀布置紧固螺栓，能保证中腔密封性能，避免介质从结合面渗漏，同时也方便后期拆解检修、更换内部密封件与弹簧组件。从安装边界来看，这款阀的整体轴向高度、侧出口的伸出长度都做了紧凑化设计，在保证内部弹簧行程、阀瓣启闭运动空间足够的前提下，尽可能缩小了外部轮廓尺寸，安装时不需要预留过大的操作检修空间，侧方法兰的端面距阀体中心的距离、底部法兰的螺栓孔分布圆直径都适配常规同通径管路的安装间距，不会和周边管路、支架发生干涉。流道设计上采用平滑过渡结构，能减少介质泄放时的流阻，避免泄压过程中产生过大的振动与噪音，阀瓣密封面采用平面密封结构，回座时能保证可靠密封，不会出现泄压后持续泄漏的问题。建模过程中对所有配合面、安装基准面都做了公差适配，比如阀瓣与阀座的配合间隙、弹簧安装位的定位尺寸、法兰螺栓孔的位置度都符合机械设计规范，既可以直接用于生产加工的结构参考，也能用于管路系统的整体装配干涉检查，帮助设计人员在管路布局阶段就确认安装空间是否充足，提前规避现场安装时的位置冲突问题。
