不锈钢角型针阀6mm卡套式结构设计

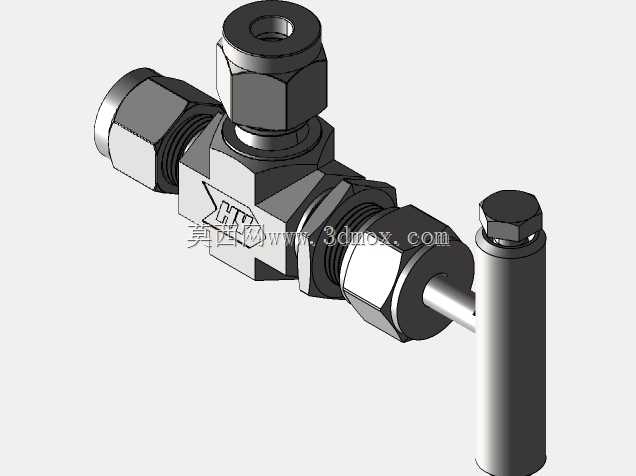

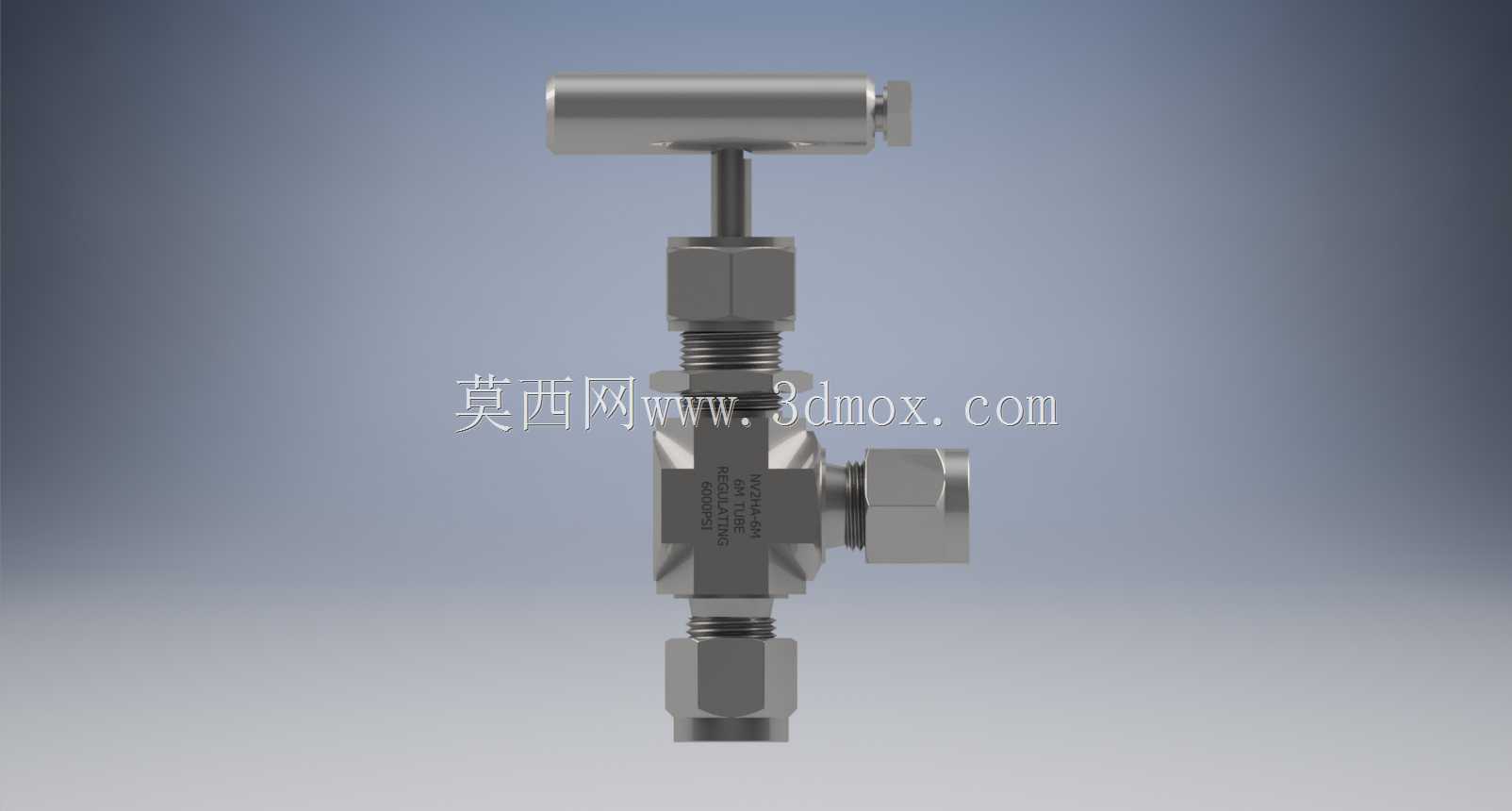

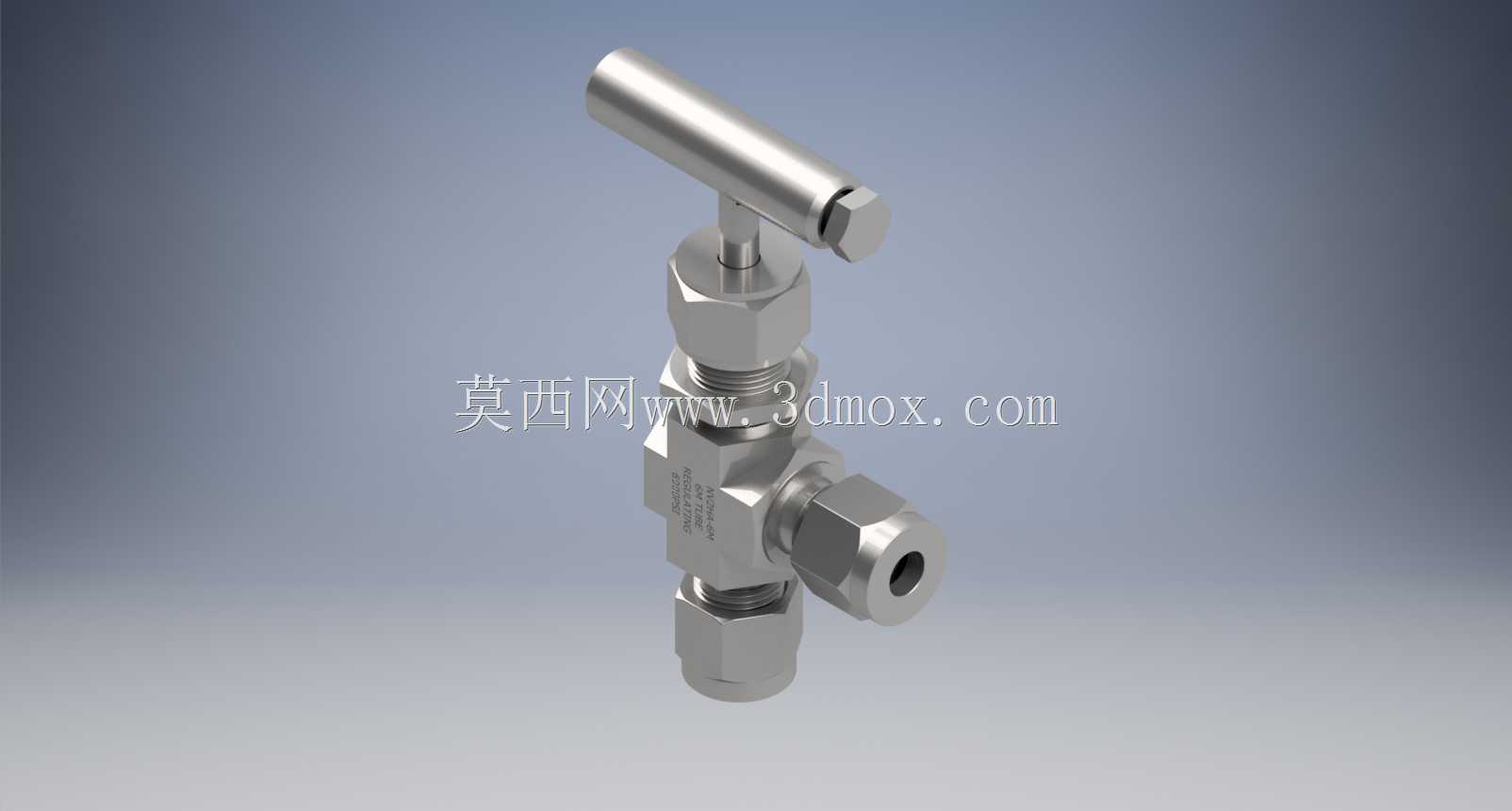

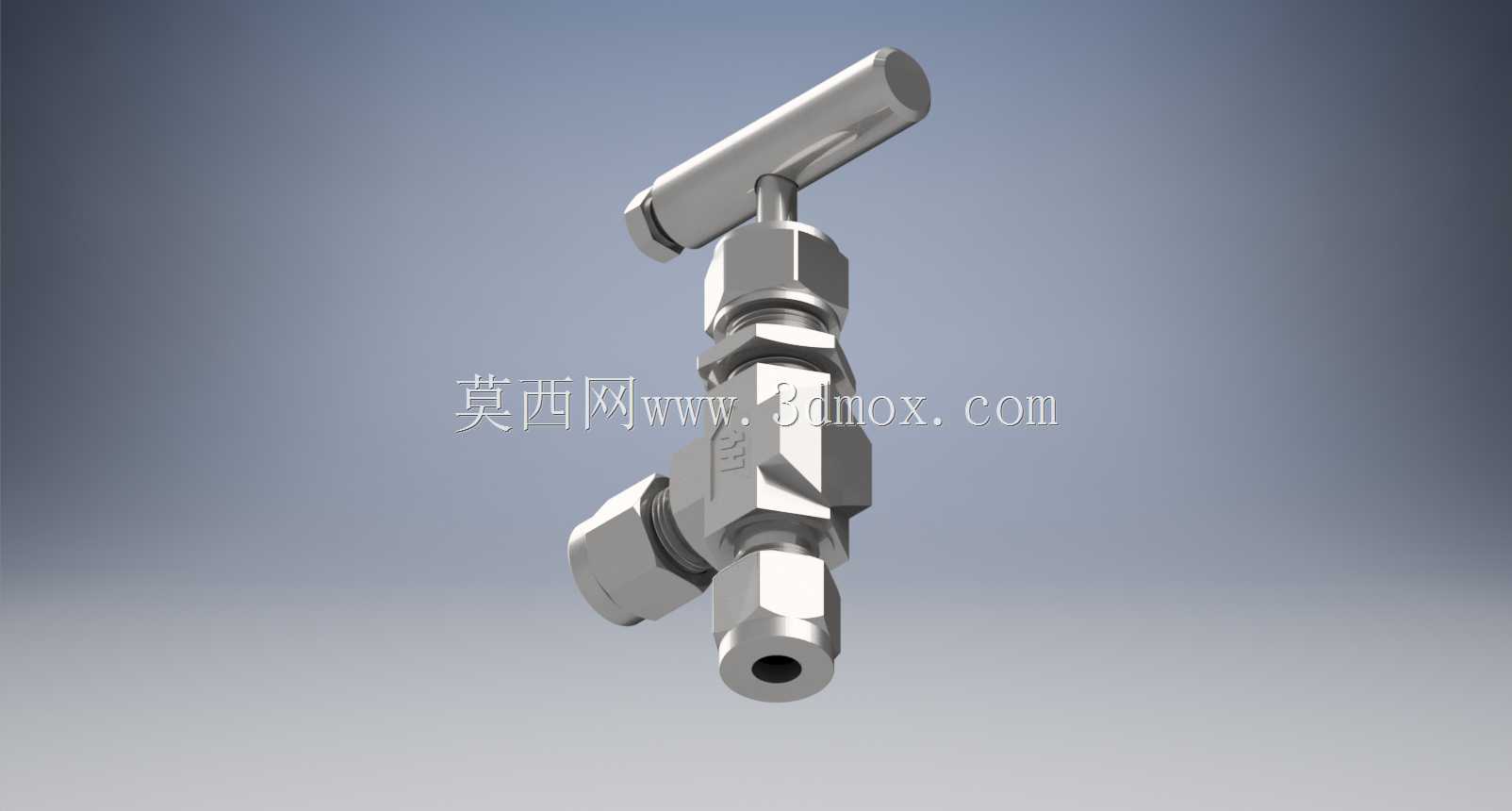

在实验室气路、小型液压试验台、仪表测量管路这类对流量调节精度要求高的场景里，角型针阀的应用占比一直不低，尤其是适配6mm外径管路的卡套连接款式，因为安装便捷、密封可靠，常被用来做支路的截断或者微流量调节。这款针阀采用整体锻造不锈钢阀盖结构，没有额外的阀盖拼接焊缝，从根源上减少了高压工况下的外漏风险，阀体本身的流道采用90度角向布局，相比直通式针阀更适合管路直角转向的安装位置，能省去一个直角弯头的装配空间，在紧凑的仪表柜内部布管时优势格外明显。从结构设计逻辑来看，手柄采用T型实心杆结构，操作时不需要额外借助扳手，手动旋转就能实现阀杆的升降，阀杆和阀体接触部位采用多级密封结构，既保证调节过程中阀杆转动顺畅，又能避免介质从阀杆位置外泄。卡套连接端的设计严格适配6mm外径的金属硬管，装配时只需要将管子插入接口，拧紧锁紧螺母就能让卡套刃口切入管壁形成可靠密封，不需要额外套丝或者焊接，现场安装效率比螺纹连接款式高不少，后期维护拆改也更方便。安装边界上，这款阀的进出口中心距、阀杆升降行程都经过精准校核，在常规16MPa工作压力下，阀瓣的锥面和阀座密封面能实现线性密封，调节流量时可以通过手柄的旋转圈数精准控制通流截面大小，最小流量控制可以满足仪表校准、小流量试剂输送这类场景的需求。阀体外部的六角结构设计兼顾了安装时的夹持需求，不管是用开口扳手还是活动扳手都能找到稳定的夹持面，不会因为阀体外形圆滑导致安装时打滑。流道内部没有多余的凹槽或者死角，介质流过时不会出现残留滞流的情况，用来输送洁净气体、轻质液压油或者弱腐蚀性流体时，不会因为介质残留造成流道堵塞或者阀体腐蚀，日常维护只需要定期检查阀杆密封件的磨损情况，不需要对阀体整体进行拆解，运维成本相对较低。在三维建模过程中，卡套的刃口角度、阀瓣锥度、阀杆螺纹的配合间隙都按照实际加工公差做了还原，装配后可以直观看到各部件的运动干涉情况，也能直接导出工程图用于生产加工或者管路装配模拟，不管是做设备选型的方案演示，还是做管路系统的虚拟装配，都能直接复用模型的结构参数，不需要重新测绘实物。
