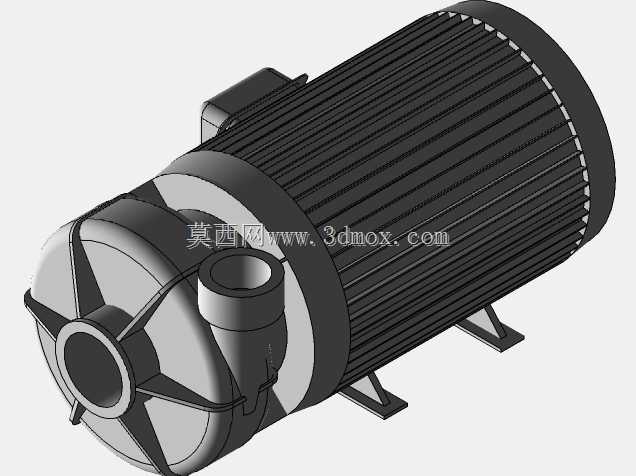

巴梅萨IA3-25-2卧式离心泵结构建模

这款卧式离心泵的三维建模完全围绕实际工业现场的安装与使用需求搭建，首先从安装边界来看，模型还原了带加强筋的一体式铸铁机脚，两个安装脚的孔位间距、脚座厚度都参照同功率段卧式离心泵的通用安装规范设定，能够直接对接常规混凝土泵基础或者钢制安装支架的预留孔位，不需要额外做安装位的适配修改，在做泵房管路布局设计的时候，可以直接把这个模型导入装配体，核对进出口法兰与管路的对接间隙，避免现场安装出现管路错位、泵体受力不均的问题。从功能特性层面，模型完整还原了泵头的水力流道结构，进水口的轴向直段设计、出水口的切向蜗壳过渡结构都做了精准还原，能够直观看到叶轮腔室与电机轴的同轴配合关系，电机部分的散热筋条沿着机壳轴向均匀排布，接线盒的位置设置在电机机壳顶部偏侧的位置，既符合现场接线的操作空间要求，也能避免管路漏液滴落到接线部位引发安全隐患。在实际应用场景中，这类离心泵主要用于民用供水系统、小型工业循环水系统、暖通空调水循环回路，也可用于输送无固体颗粒的洁净流体，模型里的泵体与电机采用直联式结构，没有额外的联轴器传动部件，整体结构紧凑，占用的安装空间比带联轴器的长轴泵更小，适合安装空间局促的泵房或者成套供水设备集成。从设计思路来看，建模时优先保证了各部件的装配干涉检查，泵壳的密封面位置、叶轮与泵腔的间隙、电机轴与泵轴的连接段都做了配合公差的预留，进出口法兰的螺栓孔位、法兰厚度都符合对应通径的管路法兰标准，在做设备选型配套的时候，可以直接通过模型核对泵的整体长度、高度尺寸，确认现场吊装空间是否足够，也能直观判断泵的检修空间是否满足要求——比如拆卸泵头叶轮的时候，前端预留的操作距离是否足够，不需要额外拆解周边管路就能完成日常维护。另外模型还原了泵体的排气堵头位置、底部的排污螺塞位置，这些细节在做管路系统设计的时候，能够方便设计人员预留排气阀、排污管路的对接位置，避免后期运维的时候找不到对应的操作点位。电机部分的外风罩、后端盖结构也做了完整还原，能够直观看到风叶的进风空间，在做泵房通风设计的时候，可以核对电机散热所需的进风间隙，避免泵体贴墙安装导致电机散热不足引发过热故障。
