四级立式长轴液下输送泵结构设计

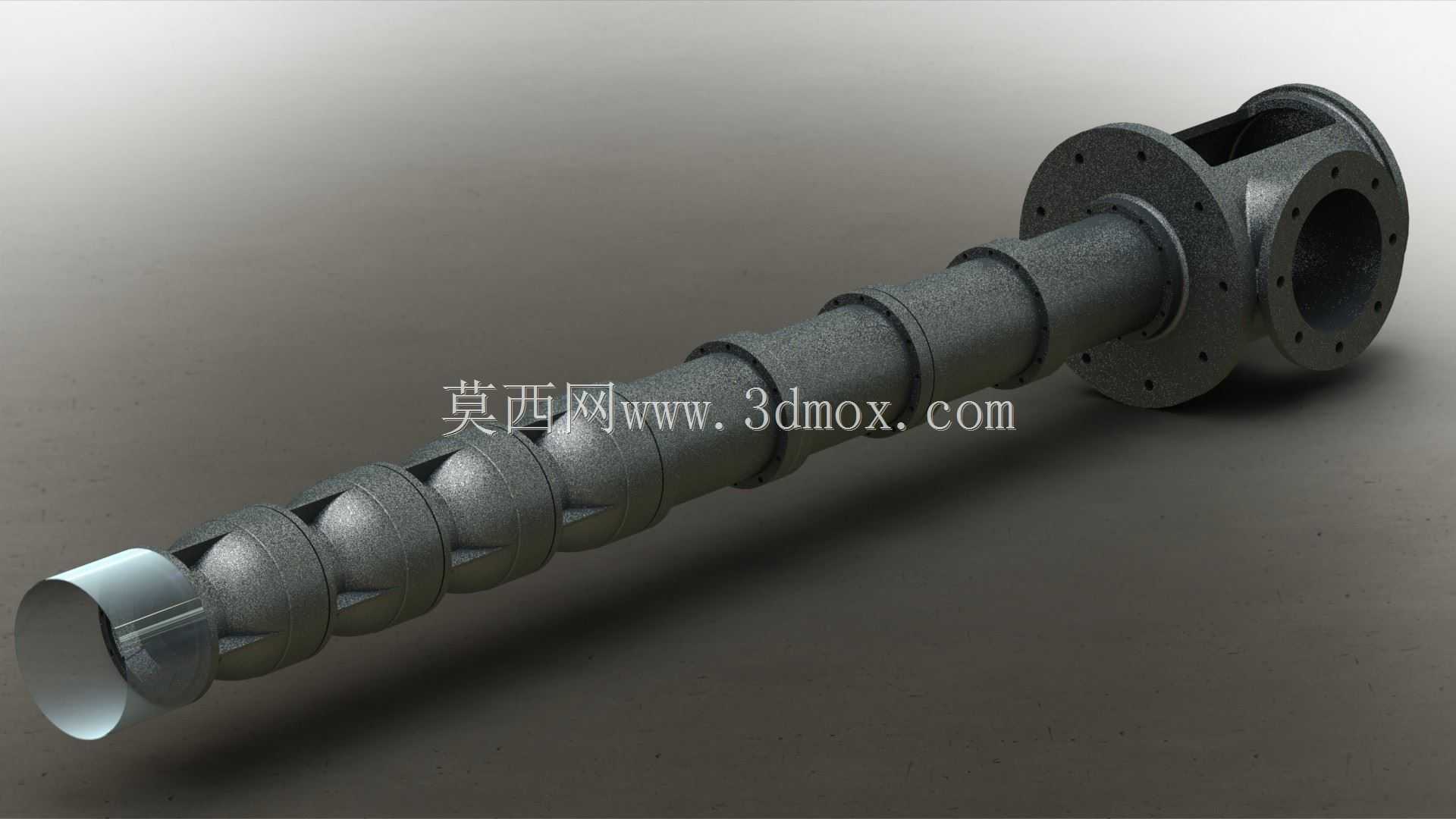

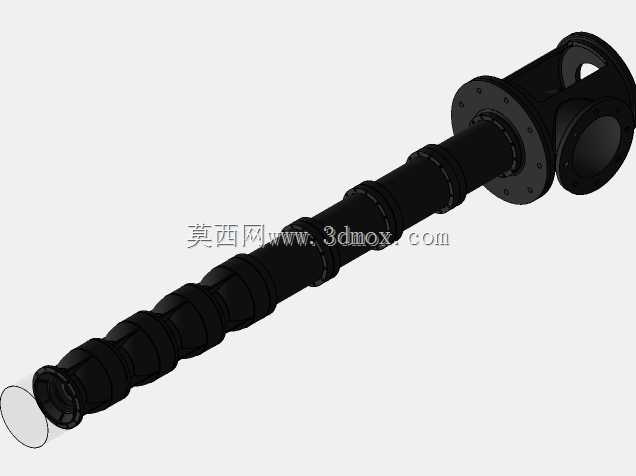

这款四级立式泵的结构设计，核心针对液下深度较大的工况做了适配，长轴段采用分段式支撑结构，每级叶轮位置对应设置滑动轴承支撑位，避免长轴高速运转时出现挠曲变形，可直接安装在储液槽罐顶部的法兰基座上，无需额外搭建地面安装平台，节省泵房布置空间。从实际应用场景来看，这类泵多用于化工储罐区、污水处理站的集水井、冶金行业的冷却液循环槽，可输送含少量固体颗粒的介质，四级叶轮串联的结构能提供更高的输出扬程，满足从地下储槽向高处管网输送流体的需求，相比单级立式泵，在同等叶轮直径下扬程提升三倍以上，适配长距离、高落差的流体输送场景。

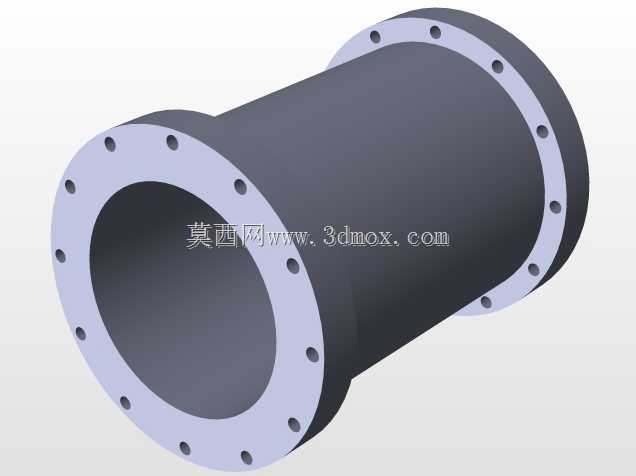

设计过程中，泵体出口段采用法兰式连接结构，法兰盘上均匀分布的螺栓孔可匹配标准管路法兰，安装时无需额外加工转接件，出口流道做了圆弧过渡处理，减少流体在出口处的湍流损失，提升泵组运行效率。长轴段的每节护套之间采用止口定位配合，保证同轴度误差控制在0.05mm以内，避免轴系运转时出现偏磨，护套上开设的导流孔可让输送介质进入支撑轴承位置，实现介质自润滑，无需额外配置润滑管路，降低后期维护成本。

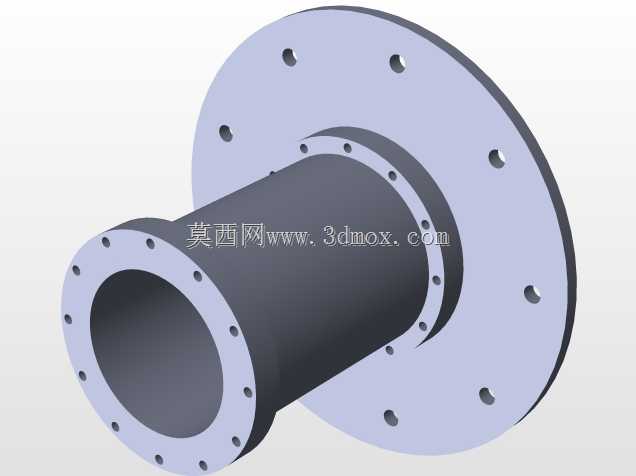

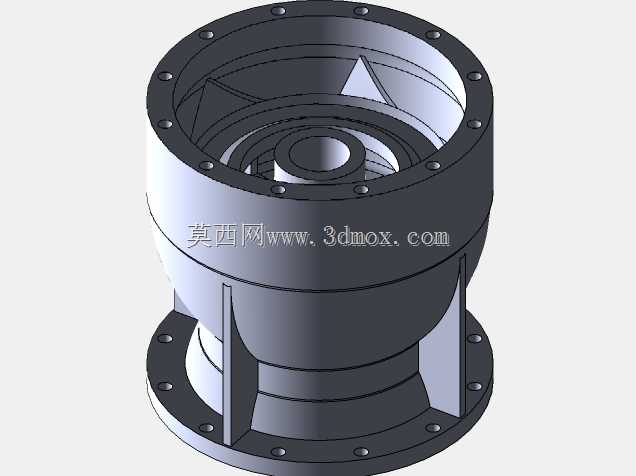

安装边界方面，泵体顶部的安装法兰直径根据液下深度做了对应加强，法兰厚度满足满载运行时的承重要求，液下插入段的外径统一，可适配不同规格的槽罐安装开孔，无需现场扩孔。叶轮采用闭式结构，流道做了光滑处理，减少介质流动阻力，每级叶轮之间设置导叶结构，将上级叶轮输出的流体平稳导入下一级叶轮入口，降低水力冲击带来的振动与噪声。泵体的吸入端位于长轴最底部，采用喇叭口造型，增大介质吸入面积，降低入口流速，避免出现气蚀现象，即使在液位较低的工况下也能稳定运行，减少气蚀对叶轮的损伤。

从结构细节来看，轴系连接采用联轴器分段对接，每段轴的长度控制在合理范围，方便运输与现场组装，检修时可逐段拆卸，无需将整根长轴全部抽出，降低检修作业难度。泵体上部的轴承座位置预留了密封件安装槽，可根据输送介质的腐蚀性选择不同材质的机械密封或填料密封，防止介质沿轴向上泄漏，适配不同腐蚀性、温度的介质输送需求。整体结构没有冗余设计，所有零部件都兼顾了加工工艺性与装配便利性，铸件部分的壁厚均匀，避免铸造时出现缩孔、砂眼等缺陷，机加工面的公差设置符合通用泵类产品的精度要求，可直接用于生产制造参考，也可作为同类立式泵改型设计的基础结构框架，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
