多风机风冷式约克制冷机组结构设计

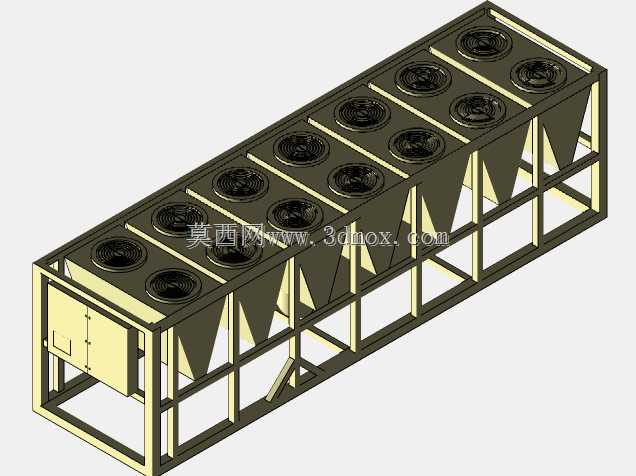

在工业制冷、商用中央空调配套、数据中心冷却等场景中，风冷式制冷机组是无需配套冷却水塔的核心冷源设备，这款多风机布局的制冷机组，采用顶置14台轴流风机的双排布置方案，也就是7对风机的排布形式，可在设备运行时形成均匀的横向扫风路径，让流经翅片换热器的空气流速保持一致，避免单排风机布局下出现的换热死角，提升整体换热效率。从结构设计角度看，机组采用型钢焊接的整体框架作为承载主体，框架的立柱与横梁均采用等边角钢拼接，底部预留了叉车搬运的叉车位，同时框架侧面设置了电控箱安装位，将电气控制单元集成在机组端部，既缩短了内部布线长度，也方便后期运维人员检修操作。设备的锥形导风结构设置在每台风机的下方，可将风机抽吸的气流均匀导向下方的换热盘管区域，避免气流在框架内部形成紊流，降低风机运行的风阻损耗，同时锥形结构的倾斜角度经过流体仿真验证，可在保证导风效率的前提下减少钣金材料的用量，控制设备整体自重。在安装边界方面，这类长条形布局的风冷机组，通常需要布置在建筑屋面或者室外开阔场地，安装时需要预留不小于1.2米的侧面检修通道，顶部需要预留不小于2米的排风净空，避免排风回流导致机组进风温度升高，影响制冷效率；设备底部的框架支脚预留了地脚螺栓安装孔，可直接与混凝土基础或者钢制减震台座连接，安装时需要调整水平度，避免框架长期受力不均出现变形，影响风机与换热部件的安装精度。从功能特性来看，该机组的框架结构采用模块化分段设计，每两段框架之间通过螺栓连接，既方便长途运输时拆分装载，也可根据实际冷量需求增减风机段的数量，适配不同冷量等级的制冷需求；设备的外壳钣金采用折弯成型工艺，拼接处设置了防水翻边，可避免室外降雨时雨水渗入设备内部，腐蚀内部管路与电气元件。在实际选型应用中，这类多风机风冷机组相比单风机或者少风机的同冷量机组，单台风机的功率更低，运行时的噪音更小，同时可通过控制风机开启的数量实现分级能量调节，在部分负荷工况下降低运行能耗，适合在对噪音控制有一定要求的商用建筑周边、工业园区配套制冷场景使用。建模过程中，框架的型钢拼接处均做了焊缝避让的结构处理，风机安装位预留了减震垫的安装间隙，电控箱的门板设置了密封胶条安装槽，所有结构细节都贴合实际生产加工的工艺要求，可直接作为结构设计参考、设备选型演示的三维载体使用。
