多层可移动线缆存放转运工装结构

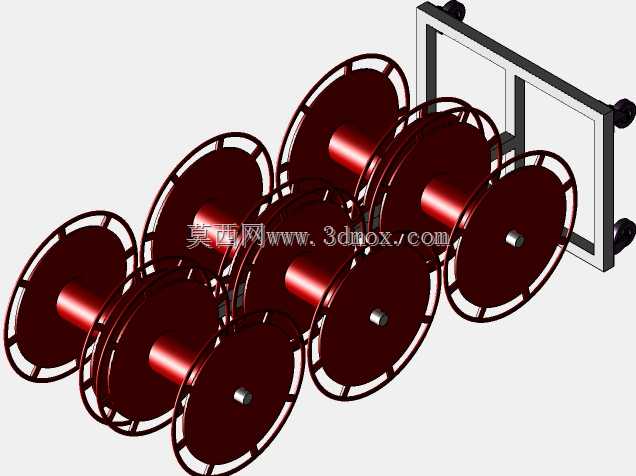

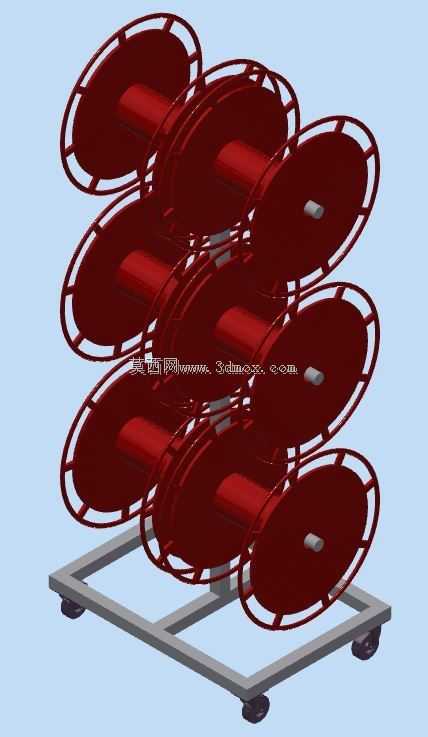

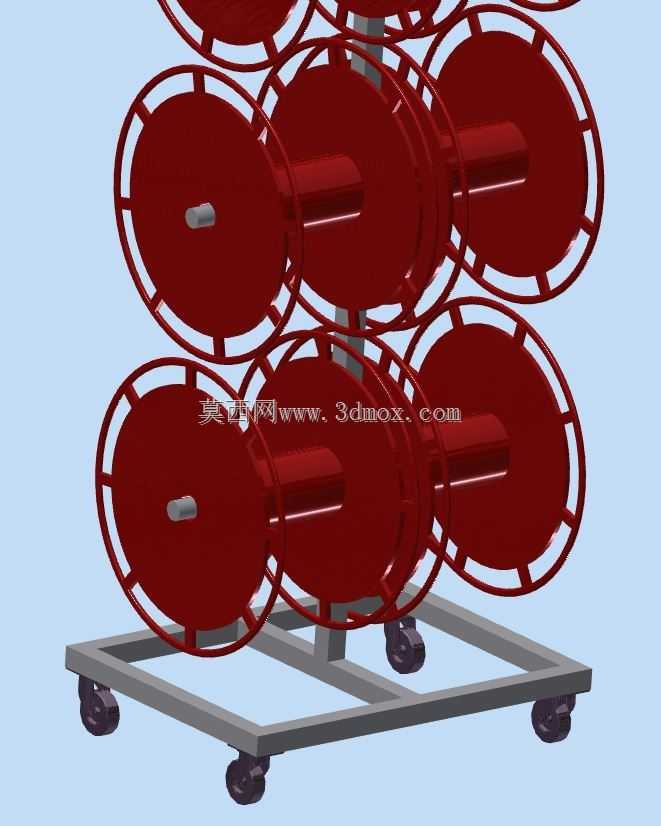

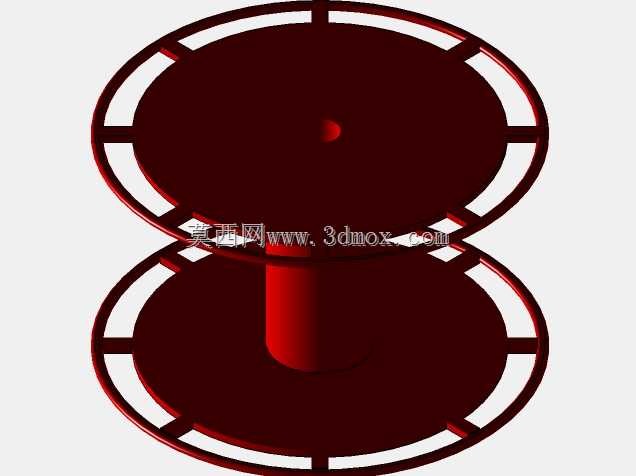

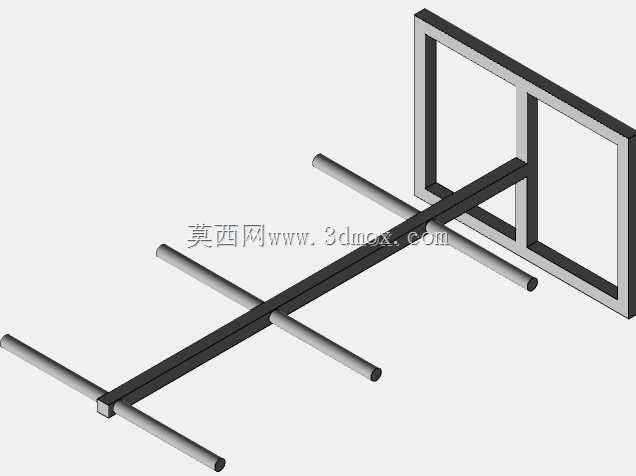

在电力施工、车间布线、设备装配等现场作业场景中，线缆的规整存放与短距离转运一直是影响作业效率的细节痛点，散乱堆放的线缆容易出现外皮磨损、线芯弯折、不同规格线缆混杂的问题，这款多层线缆承载转运结构正是针对这类现场需求设计的实用工装。从结构布局来看，底部采用方管焊接形成矩形承载框架，框架四角安装万向脚轮，可实现作业区域内的灵活推移与转向，脚轮的安装位置预留了足够的离地间隙，能够适配车间环氧地坪、施工现场硬化路面等不同通行条件，推移过程中不会出现卡滞、剐蹭地面的情况。框架上方设置多层平行排布的线缆盘承载轴，每层轴体可独立承载一个标准线缆卷盘，轴体的直径与长度匹配常规工业线缆盘的中心孔尺寸与盘宽，卷盘套入轴体后可顺畅转动，作业人员需要取用线缆时无需将整盘线缆搬下，直接拉动线缆端头即可完成放线操作，大幅降低取线时的劳动强度。多层排布的结构设计充分利用垂直空间，在相同的占地面积下可同时存放六卷不同规格的线缆，不同层之间预留了足够的操作间隙，既不会出现相邻卷盘转动时互相剐蹭的问题，也方便作业人员快速识别不同规格的线缆，减少找料的时间损耗。整体框架采用型材焊接成型，结构刚性充足，满载状态下不会出现框架变形、轴体弯曲的问题，焊接位置做了打磨处理，避免尖锐毛刺刮伤线缆外皮或作业人员。轴体与框架的连接位置做了加固处理，能够承受满载线缆卷盘的长期载荷，不会出现轴体脱落、移位的情况。在实际使用中，该结构可直接推移到布线作业点位旁，随作业进度同步移动，省去了反复往返物料区取线的步骤，也避免了线缆在地面拖拽造成的外皮破损、现场杂乱等问题。设计过程中充分考虑了现场使用的通用性，承载轴的尺寸适配市面绝大多数常规规格的电力电缆、控制线缆、信号线缆卷盘，无需额外定制转接配件即可直接投入使用，底部框架的尺寸经过优化，推移时可顺利通过车间常规宽度的通道、门洞，不会出现通行受限的问题，整体结构无复杂传动部件，日常使用几乎无需维护，仅需定期检查脚轮转动顺畅度即可长期稳定使用。
