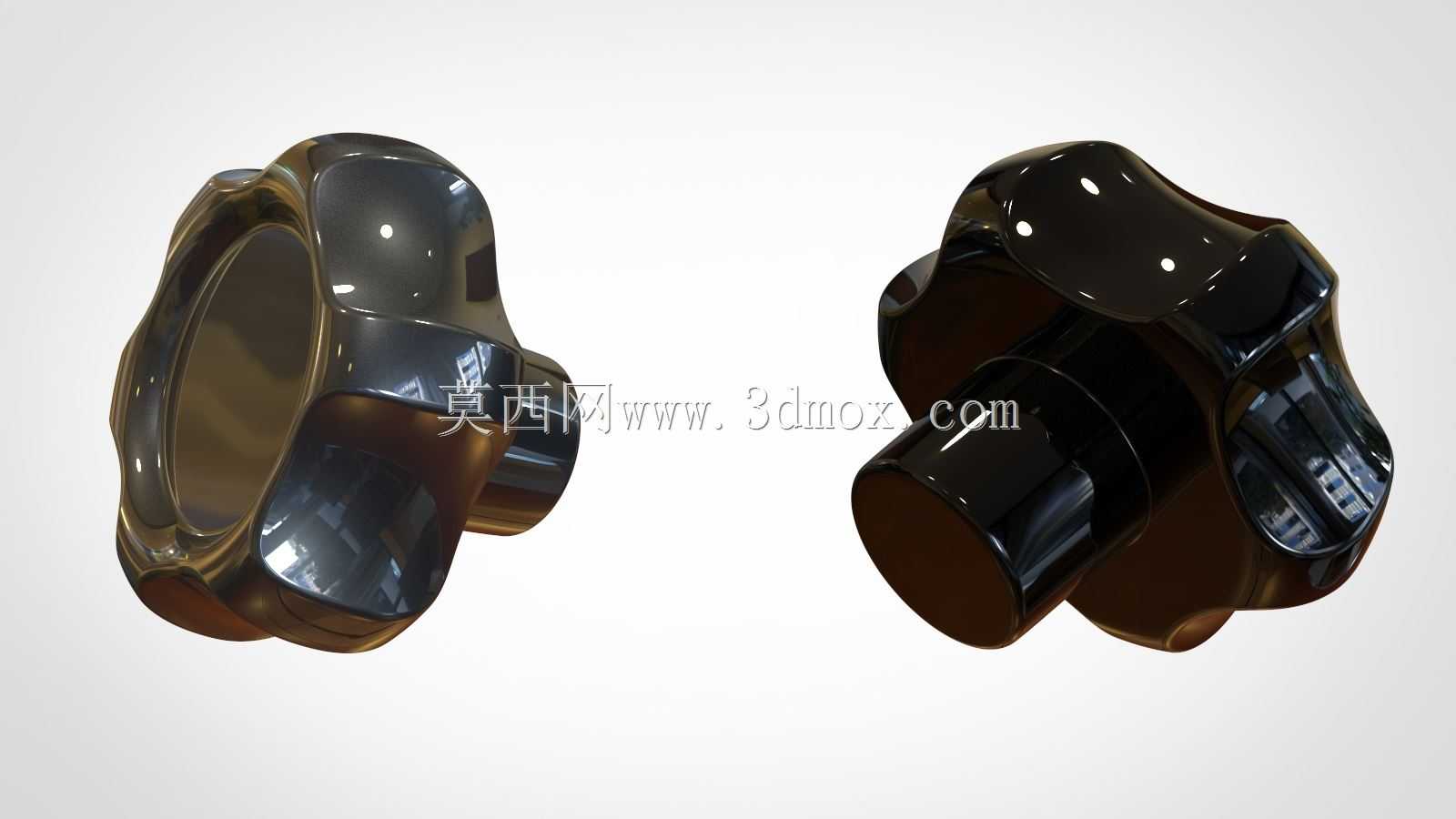

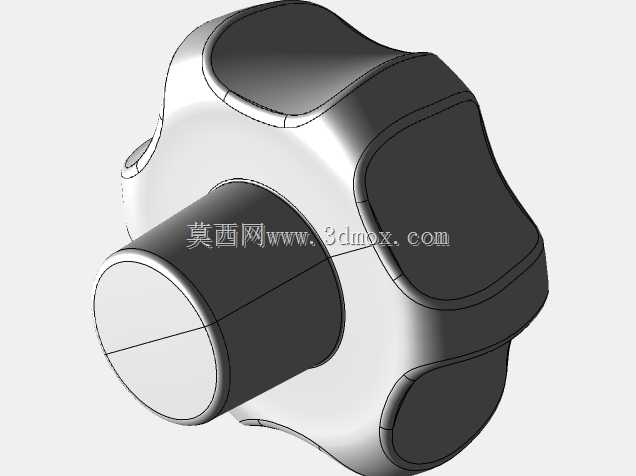

多瓣式防滑手动调节旋钮结构设计

这款手动调节旋钮的结构设计，核心围绕手动操作的施力便利性与调节稳定性展开，在各类工业设备、检测仪器、民用机电产品的面板调节、工位锁紧、参数微调场景中都有广泛适配空间。从实际使用场景来看，这类旋钮常应用在需要人工频繁手动调整参数、锁紧定位的部位，比如试验设备的档位调节、工装夹具的手动锁紧、小型机电设备的行程微调、工控面板的功能切换，操作时无需额外辅助工具，徒手即可完成拧动操作，对现场操作的友好度较高。设计阶段首先考量的是徒手操作的防滑性能，旋钮外侧采用多瓣式凹凸轮廓，每一处凸起的弧面都贴合指腹施力角度，即便操作人员佩戴薄款劳保手套，或是手上沾有少量油污、粉尘，也能保证足够的静摩擦力，避免拧动时打滑，相比传统圆形滚花旋钮，这种多瓣结构的施力点更明确，转动时的力矩传递更直接，不需要施加过大的握力即可完成锁紧或调节动作。旋钮的插接轴段采用同轴圆柱结构，可适配常规的D型切边轴、圆轴带顶丝的安装形式，安装边界预留了足够的轴段配合长度，能适配不同厚度的设备面板、安装基座，轴段与头部的过渡位置做了圆弧卸荷处理，避免长期承受拧动扭矩时出现应力集中断裂的问题。头部的轮廓做了圆润倒角处理，没有尖锐棱角，即便在人员操作频繁的工位，也不会剐蹭操作人员手部，符合工业操作件的安全设计要求。从材质适配角度，该结构既可以采用注塑工艺批量生产，用于民用电器、普通设备的调节部位，也可以采用金属机加工工艺制作，用于高负载、高频率操作的工业锁紧场景，表面亮面处理的版本既可以提升外观质感，也能降低表面污渍附着，方便日常清洁维护。旋钮的整体高度与外径比例经过反复调整，既不会因为外径过大占用过多面板安装空间，也不会因为外径过小导致操作力矩不足，在有限的安装空间内实现最优的操作手感，相邻安装的旋钮之间预留足够的操作间隙，不会出现拧动一个旋钮带动相邻部件的问题。轴段的配合公差按照常用的间隙配合等级设计，安装时可顺利插入对应安装轴，同时不会因为间隙过大出现调节旷量，保证调节过程的手感一致性，锁紧状态下不会因为设备运行的振动出现松脱移位。
