KSB卧式离心泵配套电机集成结构

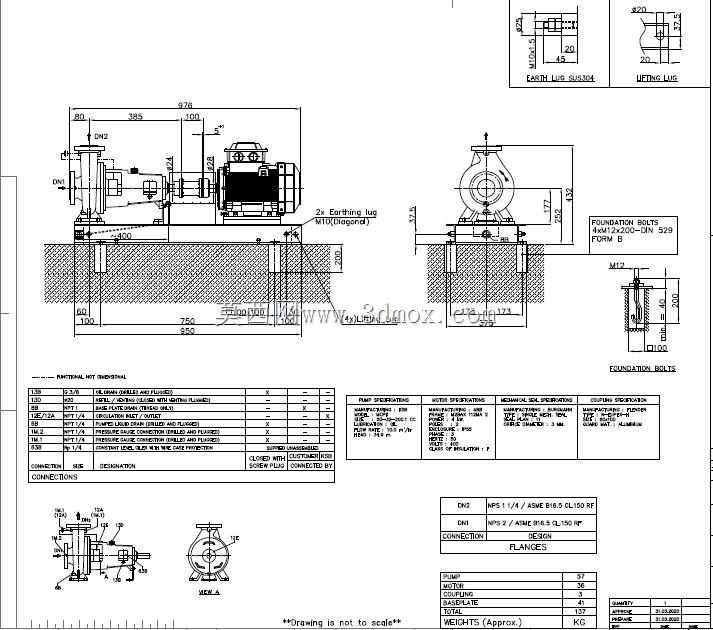

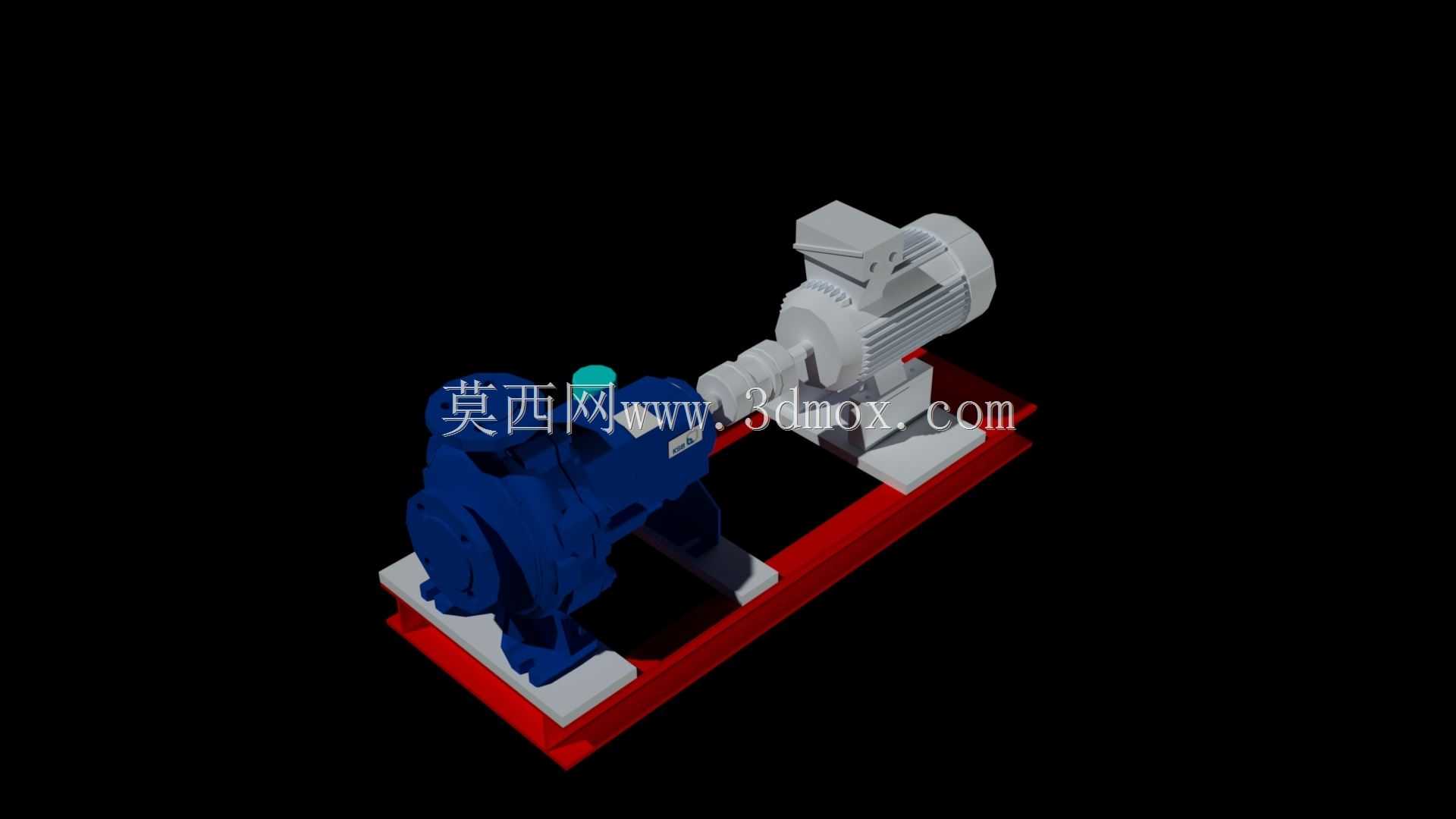

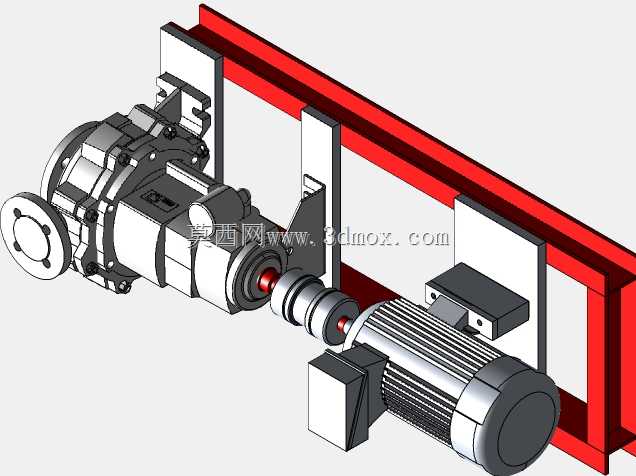

在化工流程、市政供水、暖通循环以及工业冷却系统的流体输送环节，这类卧式单级离心泵的应用覆盖度极高，从生产车间的工艺介质输送，到厂区的循环水增压，再到民用建筑的给排水增压，都能见到同结构泵组的身影。这套集成结构将泵体与驱动电机通过联轴器直连，共用一体式焊接滑轨底座，在现场安装时不需要额外做复杂的同轴度二次校准，只要将底座固定在预设的混凝土基础上，完成进出口管路对接与电气接线就能投入调试，能大幅缩短现场施工的周期。从结构设计逻辑来看，泵体采用后开门式结构，后续检修维护时不需要拆解进出口管路，只要松开泵体与连接架的紧固件，就能将转子部件整体抽出更换机械密封或者叶轮，对于连续生产要求高的工况来说，这种设计能把停机维护的时间压缩到最短。泵壳的流道采用水力模型优化的蜗壳结构，能在额定工况下减少流体在壳体内的湍流损失，配套的叶轮做了动静平衡校正，运行时的振动幅值控制在工业设备允许的低区间，直连的驱动电机采用标准B3安装结构，散热筋沿电机外壳轴向均匀布置，即使在长时间连续运行的工况下，也能通过自然对流带走绕组产生的热量，不需要额外配置强制冷却装置。底座的安装孔位按照标准泵组的安装尺寸预留，进出口法兰的公称通径与压力等级匹配常规工业管路的对接标准，泵轴与电机轴的对中精度在装配时通过联轴器的调整垫片做了预校准，现场安装时只需要复核底座水平度就能保证运行时的同轴度要求，避免因为对中偏差导致的轴承过早磨损或者联轴器弹性块过快损坏。在实际选型适配时，这类泵组可以根据输送介质的特性更换过流部件材质，比如输送腐蚀性介质时换用不锈钢过流件，输送含颗粒介质时加装耐磨叶轮，而这套集成结构的安装边界尺寸固定，不需要因为材质变更重新调整基础预留尺寸，对于设计院做管线综合排布时，能直接套用对应的安装尺寸做空间预留，减少设计阶段的反复调整工作量。泵体的排气口、泄放口位置都预留了标准管螺纹接口，现场调试时可以通过排气口排净泵腔内的空气，避免气缚现象导致的泵不上量问题，停机检修时可以通过泄放口排净泵腔内残留的介质，避免残留介质冻裂泵壳或者腐蚀过流部件。
