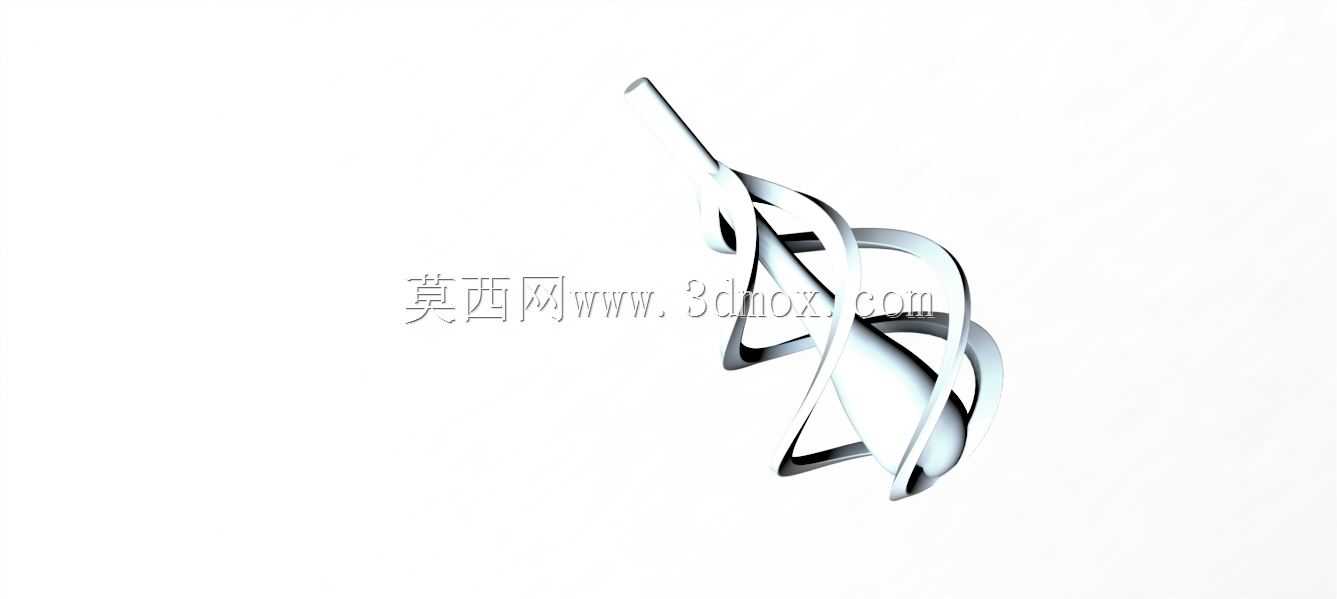

流线型螺旋搅拌主轴结构设计

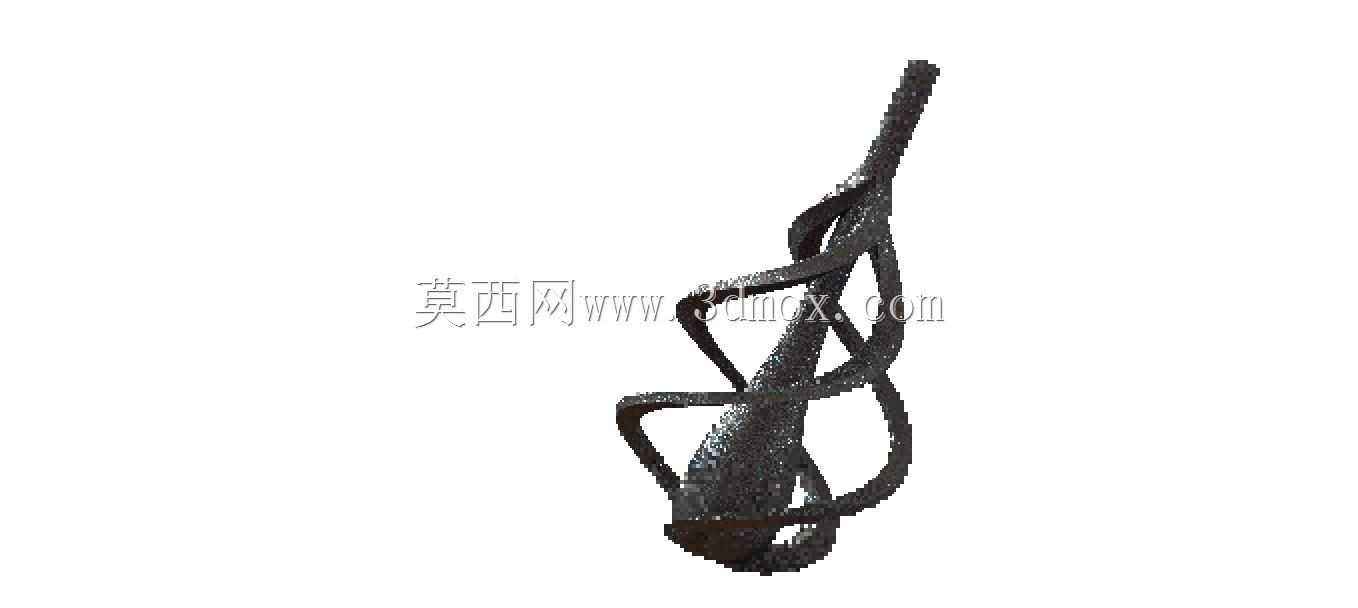

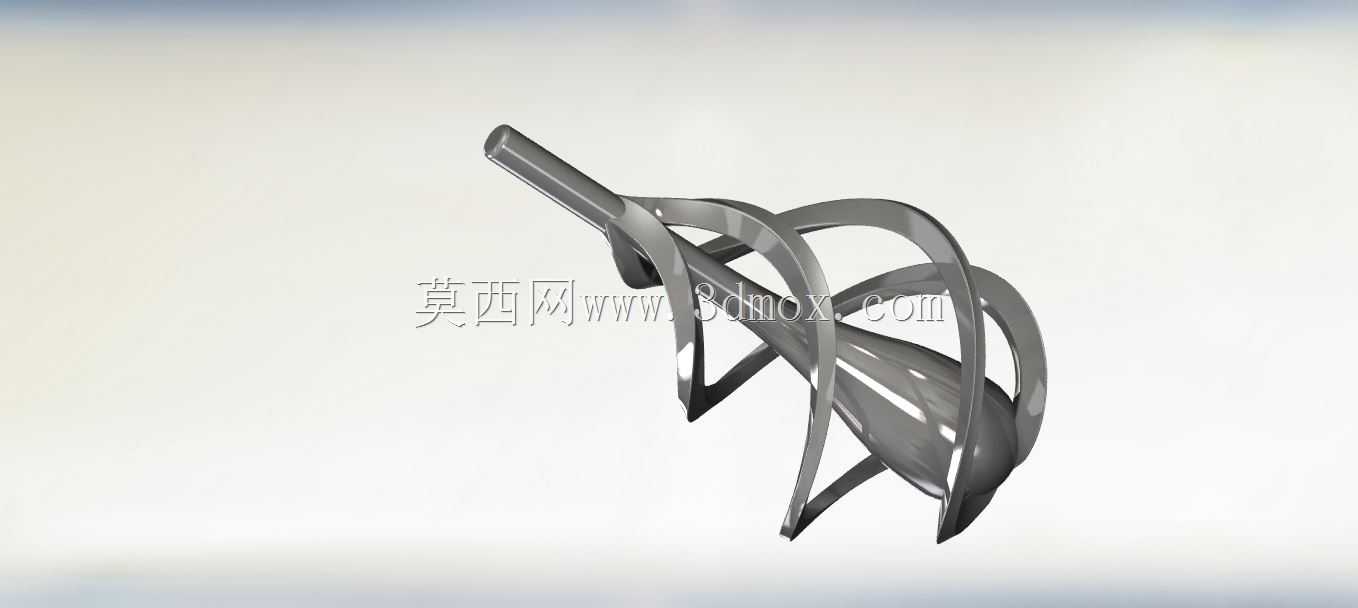

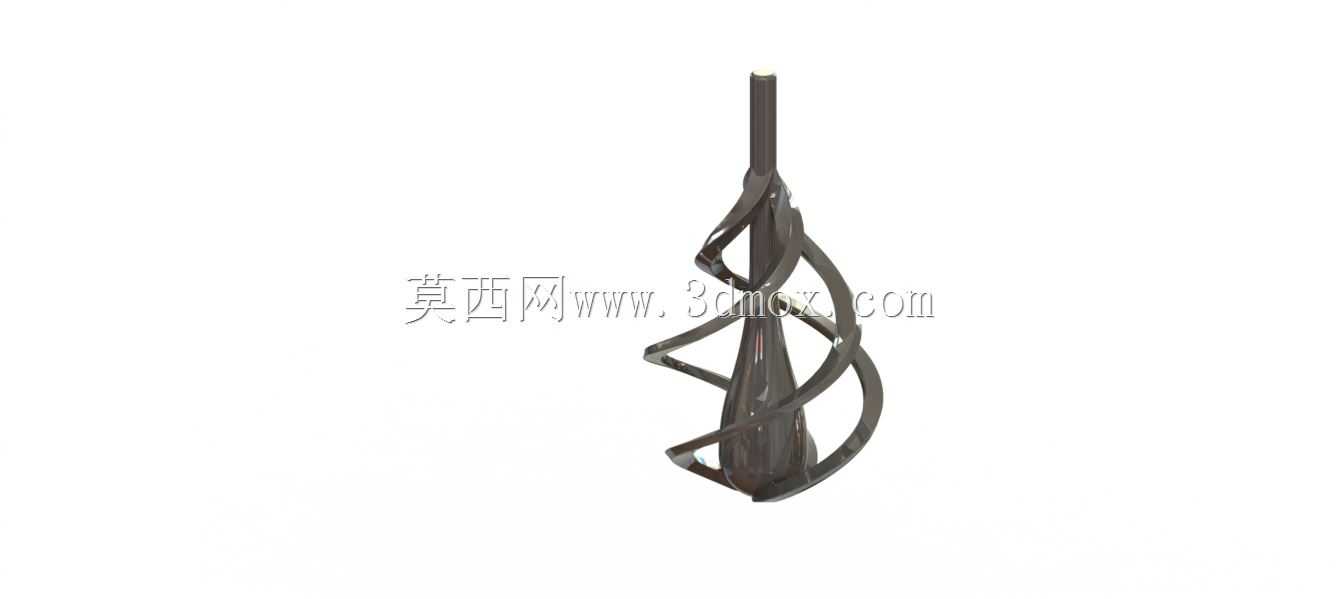

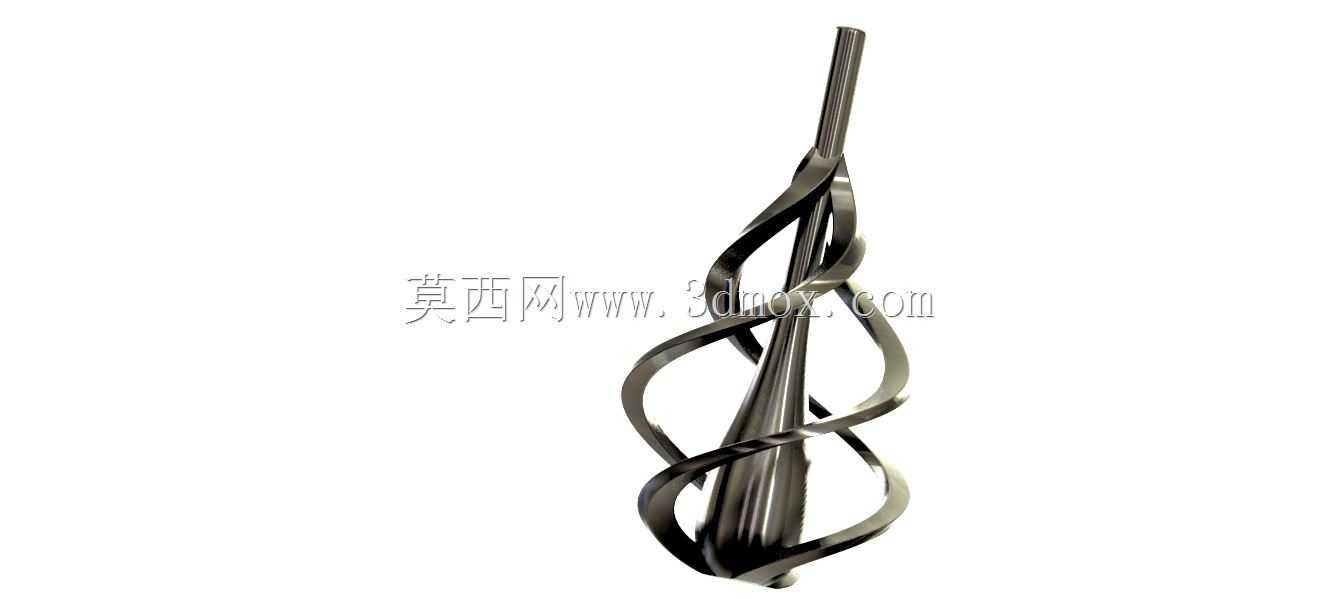

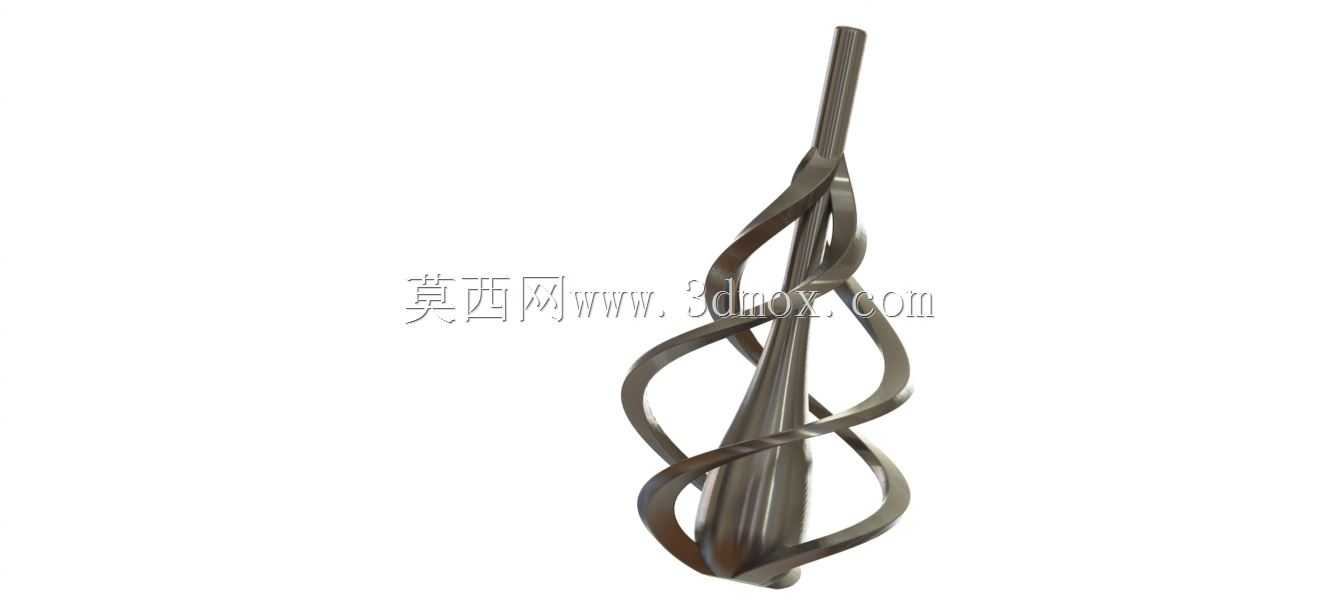

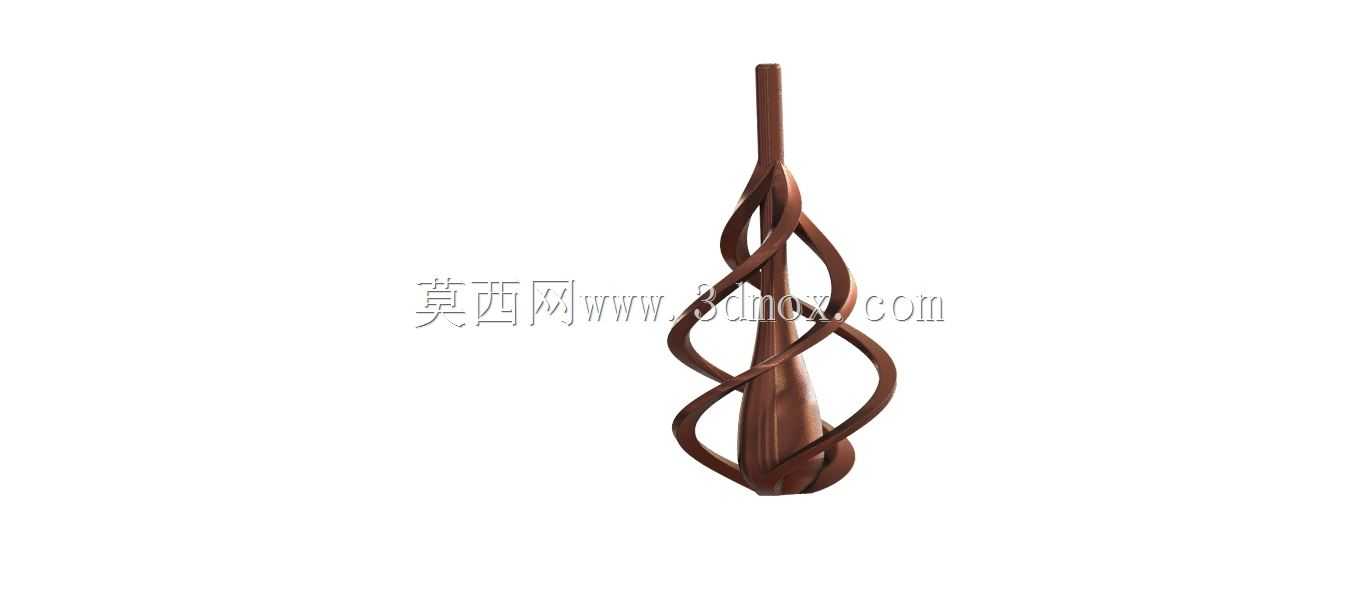

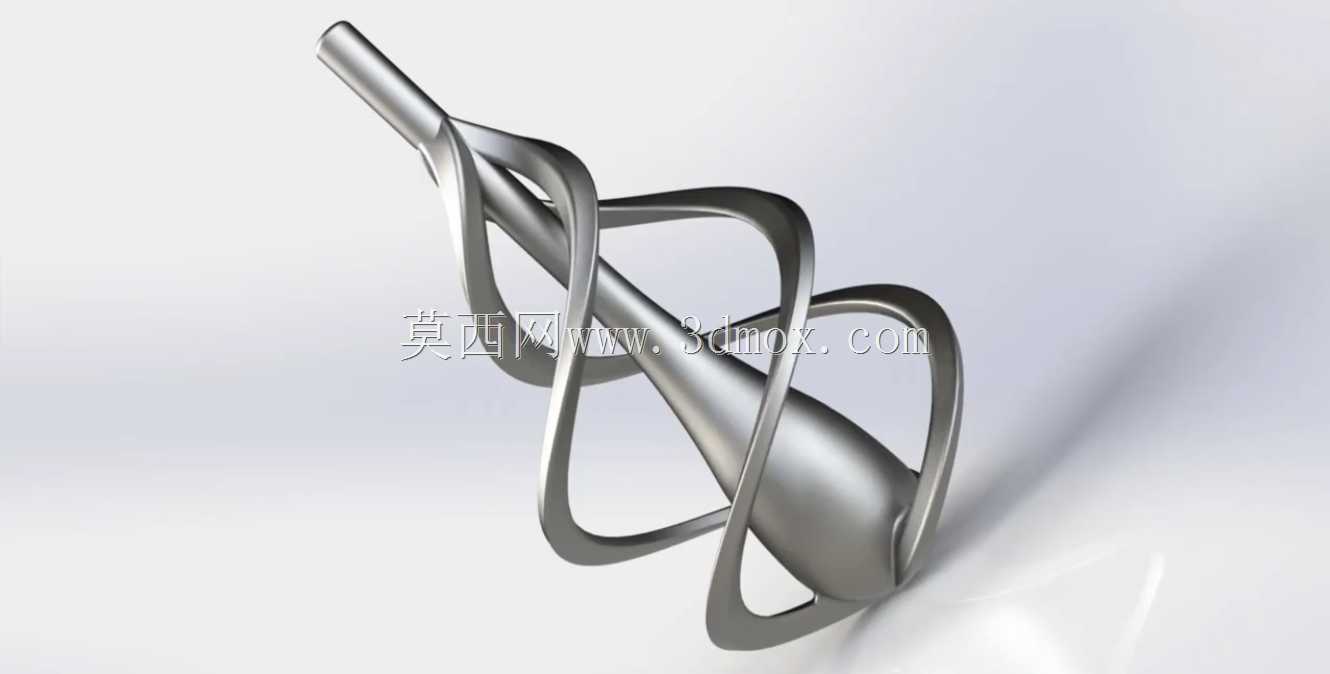

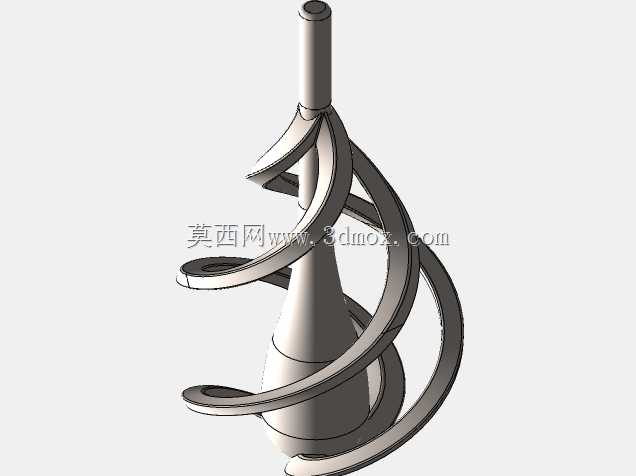

该类螺旋搅拌主轴多用于高粘度流体混合、膏状物料均质分散场景，常见于食品加工、精细化工、日化配料等生产环节的搅拌设备中，核心作用是通过自身旋转带动周边流场形成规律循环，避免物料在搅拌罐内出现分层、沉底或混合不均的问题。从结构设计逻辑来看，主轴主体采用渐变锥度的实心杆身设计，靠近动力输入端的杆段直径更大，可有效传递旋转扭矩，降低长轴运转时的扭转变形量，靠近搅拌端的锥度收窄设计，能减少轴体自身对流体的阻力，同时避免物料在轴身附着堆积。外围的螺旋环绕筋条采用等宽变曲率设计，每一圈螺旋的升角从根部到端部逐步调整，旋转时可同时产生轴向推流与径向剪切的双重作用，既能够将罐底的沉积物料向上推送参与整体循环，也能通过筋条边缘的剪切作用打散团聚的物料颗粒。设计过程中需要重点把控螺旋筋条与主轴本体的连接过渡，所有衔接位置均采用大圆角顺滑过渡，避免出现应力集中点，防止长期交变载荷下出现焊缝开裂或者结构疲劳失效的问题。安装边界方面，主轴上端预留标准的传动连接段，可匹配常用的夹壳联轴器或者键连接结构，适配多数常规搅拌设备的输出轴安装尺寸，螺旋筋条的最大外轮廓直径需要与搅拌罐内径保持合理间隙，间隙过小容易剐蹭罐壁，间隙过大则会导致罐壁附近的物料无法参与有效循环，通常间隙值控制在罐体内径的3%-5%区间适配性最佳。轴体整体做镜面抛光处理，一方面降低物料附着概率，减少生产过程中的清洁工作量，另一方面也能降低流体摩擦阻力，减少设备运行时的无用功率损耗。实际选型应用时，需要根据搅拌物料的粘度、罐体容积、设计转速匹配对应的轴径与螺旋参数，高粘度工况下可适当增加螺旋筋条的数量，低粘度易混合物料则可适当减小筋条宽度以降低运行负载。
