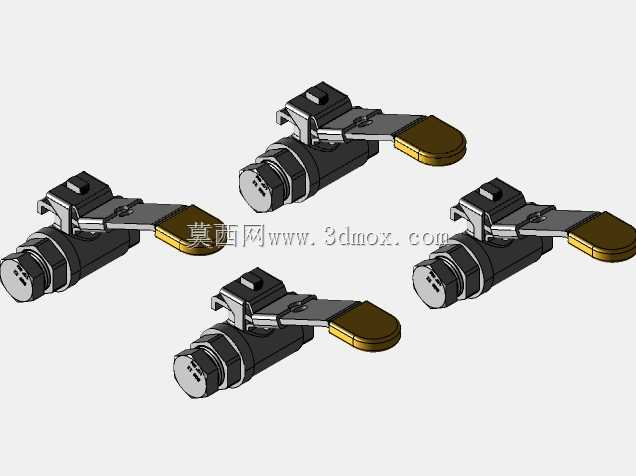

0.5英寸FxFl锁定式球阀结构设计

这款0.5英寸规格的FxFl锁定球阀，主要面向小通径流体管路的通断控制场景，常见于实验室气路、小型液压动力单元、民用净水设备、紧凑型化工加注管路这类对安装空间有严格限制的工况中。和常规同通径球阀不同，这款产品自带扳把锁定结构，实际使用时可通过扳把上的锁止卡扣将阀门固定在全开或者全关位置，避免现场运维过程中误碰扳把导致的管路通断状态意外切换，在需要严格管控流体通断状态的工艺段，这个结构能大幅降低误操作带来的生产风险。

从结构设计逻辑来看，这款球阀采用内螺纹两端连接形式，也就是FxFl对应的内螺纹接口，安装时不需要额外搭配焊接法兰或者快插接头，直接和同规格外螺纹管路端旋合即可，配合生料带或者密封垫圈就能达到可靠的密封效果，安装效率比法兰连接的同参数球阀高不少，也更适合狭小安装空间内的管路布设。阀体部分采用对称式流道设计，通径和接口公称通径保持一致，全开状态下流道没有明显缩径，流体经过阀门时的压损比缩径球阀低30%左右，适合对管路压力损失敏感的低压流体输送场景。

扳把部分做了加长防滑设计，操作时不需要借助额外的扳手工具，徒手就能完成开关动作，扳把末端的防滑包覆层能在手上沾有少量油污或者水渍的情况下依然保证足够的操作摩擦力，不会出现打滑问题。锁定结构集成在扳把和阀体的连接位置，当扳把旋转到90度全开或者0度全关位置时，锁止卡扣会自动卡入阀体对应的定位槽内，需要切换状态时只需要按压卡扣解锁就能转动扳把，操作逻辑简单，现场运维人员不需要额外培训就能快速上手。

从安装边界来看，这款球阀两端接口的中心距控制在较短范围内，整体外形紧凑，安装时不需要在管路上预留太长的操作空间，扳把旋转的活动半径也做了优化，即使旁边布设了其他管路元件或者安装支架，也不会出现扳把转动干涉的问题。阀体的密封结构采用双重密封设计，阀杆位置设置了两道O型密封圈，长期频繁开关也不会出现介质外漏的问题，球体部分采用精磨加工，和密封座的贴合面粗糙度控制在较低水平，密封可靠性更高，在额定工作压力范围内可以实现零泄漏通断控制。

在实际选型适配时，这款球阀可以适配水、轻质油、低压气体等多种常见流体介质，因为整体结构没有复杂的异形零件，后期维护更换密封件也非常方便，只需要拆下阀杆端的固定压帽就能更换内部密封件，不需要将整个阀门从管路上切割下来，大幅降低了后期运维的成本和工作量。建模过程中对每个配合面的公差都做了合理预留，比如阀体和密封座的配合公差、阀杆和阀体孔的配合公差，都按照实际机加工的工艺要求做了设定，模型可以直接用于后续的工程图导出或者加工工艺编制，不需要做额外的结构修正。
