SCH40等径直三通系列管路连接件

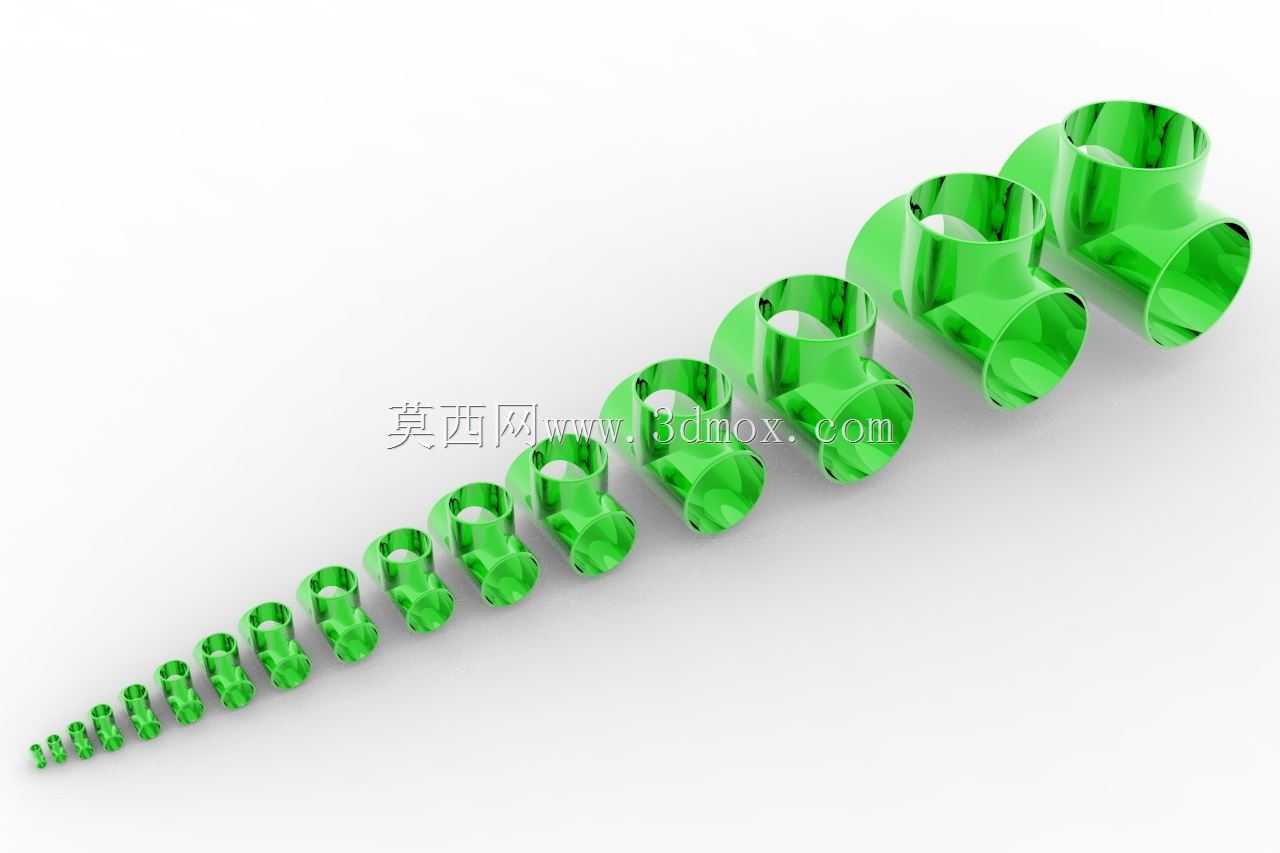

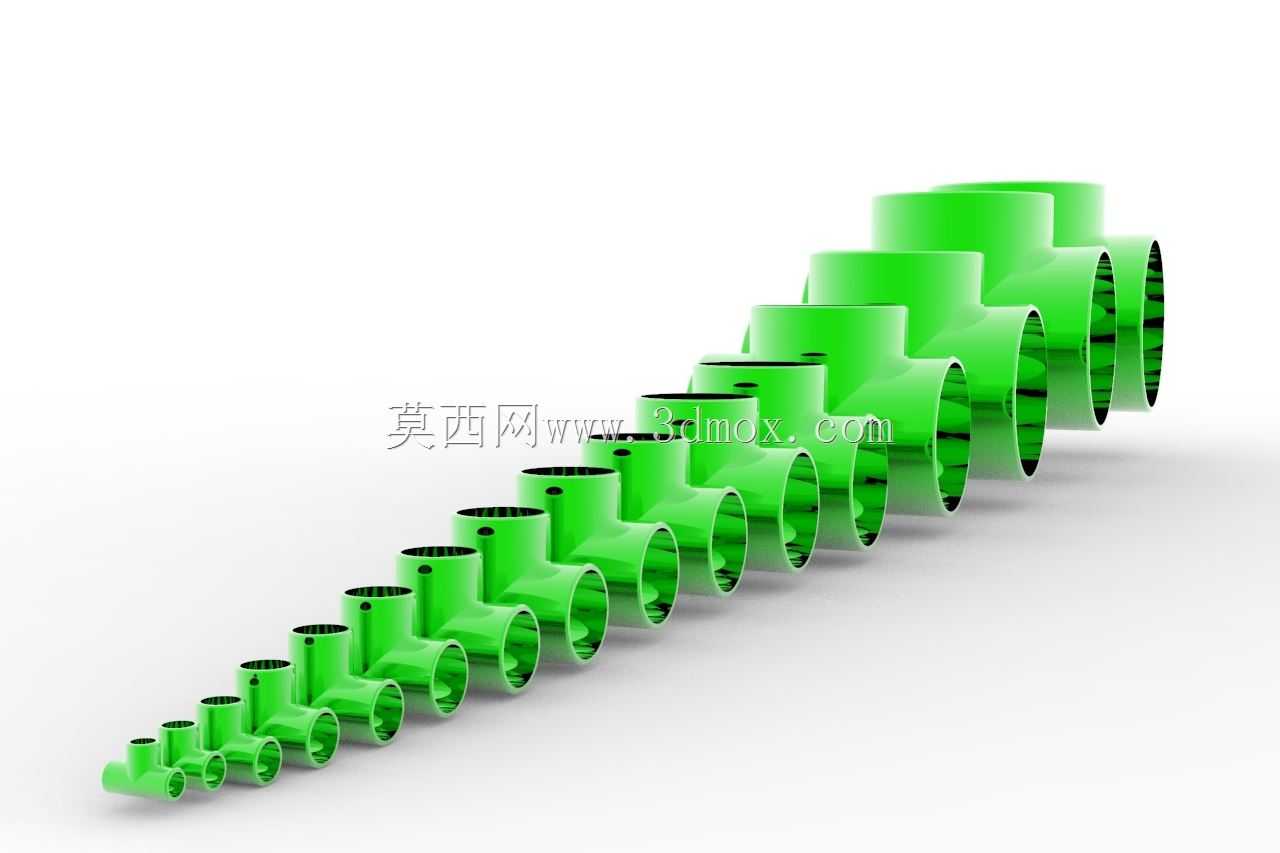

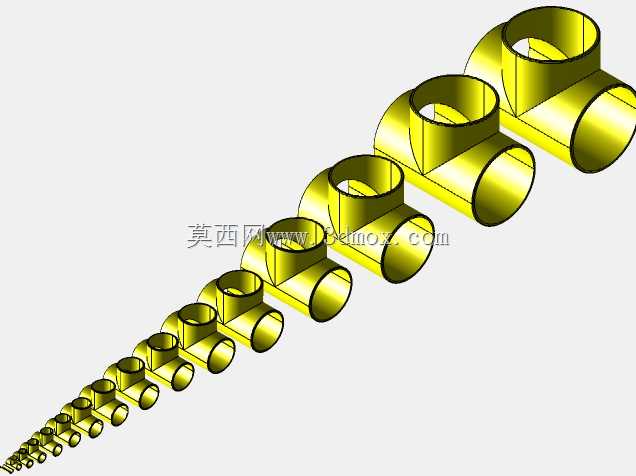

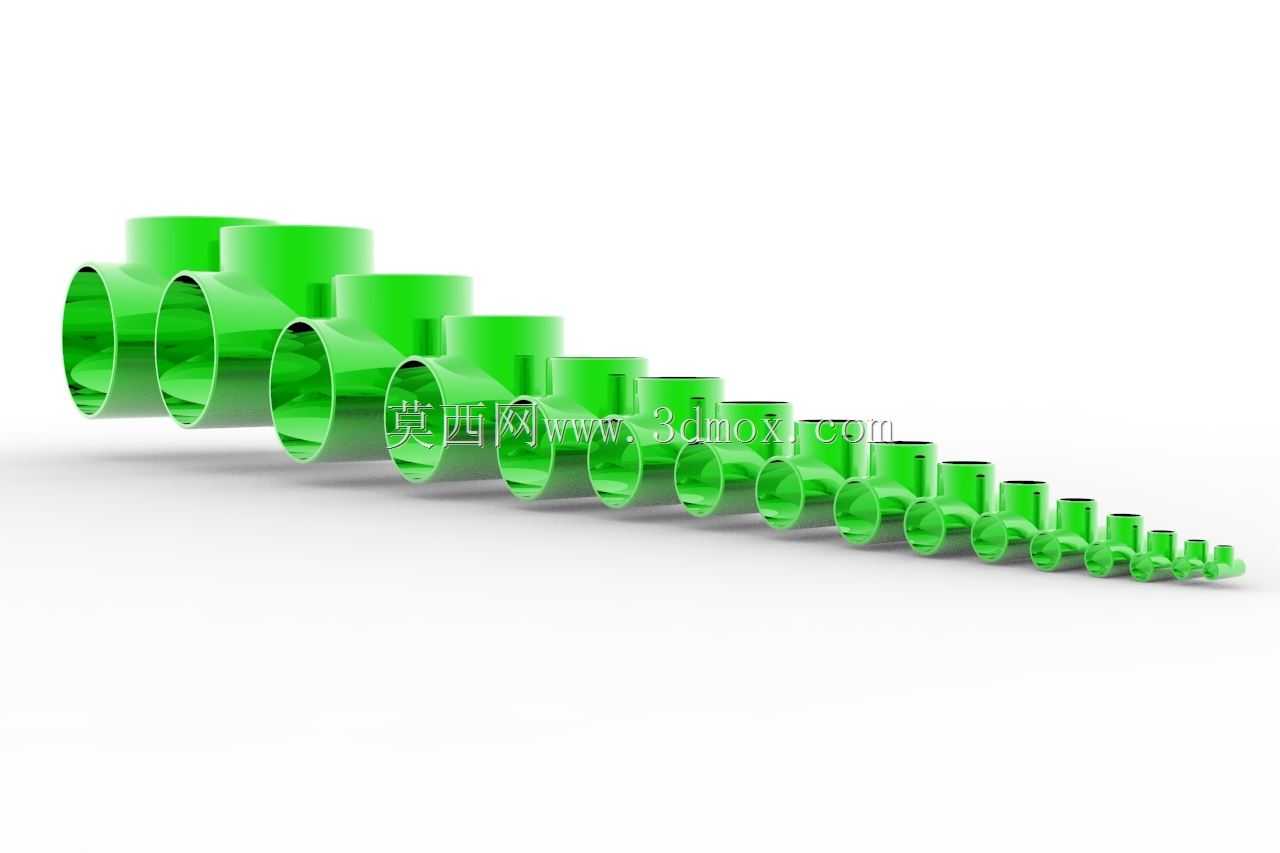

在民用给排水、化工流体输送、暖通循环系统的管路布设场景中，等径直三通是实现管路正交分流、合流的核心基础连接件，本次呈现的SCH40压力等级直三通系列，覆盖从0.75英寸到14英寸的全规格尺寸段，可适配不同通径需求的管路改造与新建项目。从实际工程选型角度看，SCH40对应的管壁厚度等级可满足多数中低压流体输送工况的承压要求，不管是常温清水输送、常规腐蚀性化工介质输送，还是低压蒸汽循环管路，该系列三通都能匹配对应压力等级的管路使用需求，无需额外调整管壁参数适配管路系统。设计过程中，所有规格的三通均采用等径直交结构，三个接口的通径完全一致，可直接与同规格SCH40等级的管道对接，无需额外配置变径接头，减少管路节点的泄漏风险点；三个接口的端面均预留标准管路安装余量，可适配焊接、丝接、卡箍连接等多种主流管路连接方式，现场安装时可根据施工条件灵活选择连接工艺，不需要对三通本体进行二次切削加工。从外形尺寸边界来看，不同规格的三通整体外轮廓尺寸随通径增大等比例缩放，正交方向的两个接口同轴度、垂直方向接口与水平轴线的垂直度均控制在管路安装允许的公差范围内，安装后不会出现管路别劲、密封面错位的问题；三通内部的相贯线位置做了平滑圆弧过渡处理，可降低流体流经节点时的局部阻力，减少管路系统的压损，同时避免介质中的固体杂质在相贯线位置沉积堵塞管路。在三维建模层面，该系列模型完整还原了不同规格三通的外形轮廓、壁厚参数与接口尺寸，结构设计人员在进行管路三维布线时，可直接调用对应规格的模型完成管路装配，提前校验管路布设的空间干涉问题，避免现场安装时出现管件与周边设备、结构件碰撞的问题；针对不同行业的管路设计需求，模型的参数化结构可快速调整壁厚、接口长度等参数，适配特殊工况下的定制化三通设计需求，减少重复建模的工作量。实际工程应用中，该系列三通可广泛应用于建筑给排水立管分支、工厂循环水系统分流、化工工艺管路介质分配、消防管路系统布设等场景，全规格覆盖的特性可满足同一项目中不同通径管路的三通选型需求，无需跨供应商匹配不同标准的管件，保证整个管路系统的压力等级、连接标准统一，降低后期管路维护的配件储备难度。
