ASME B16.34标准法兰连接钢制截止阀

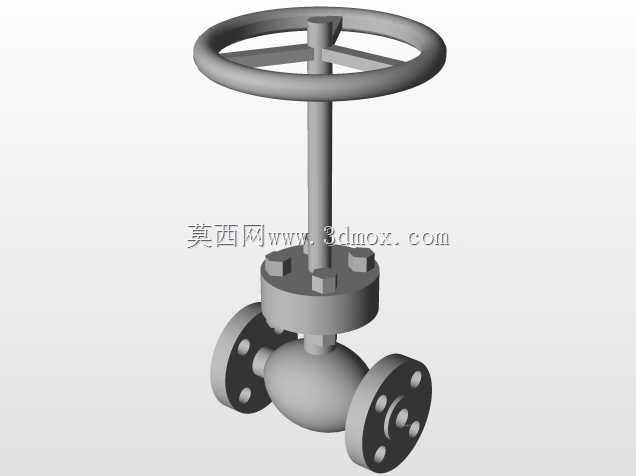

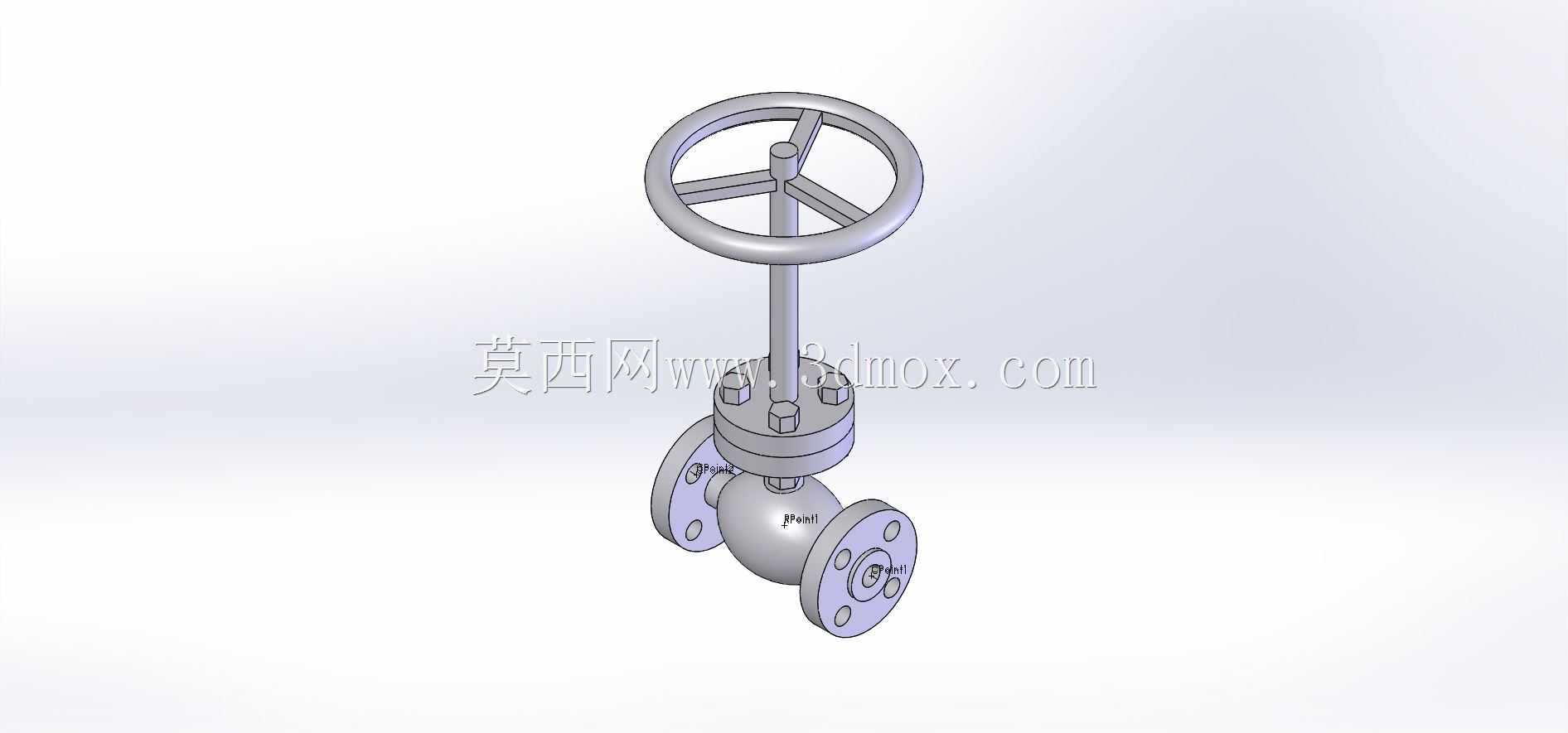

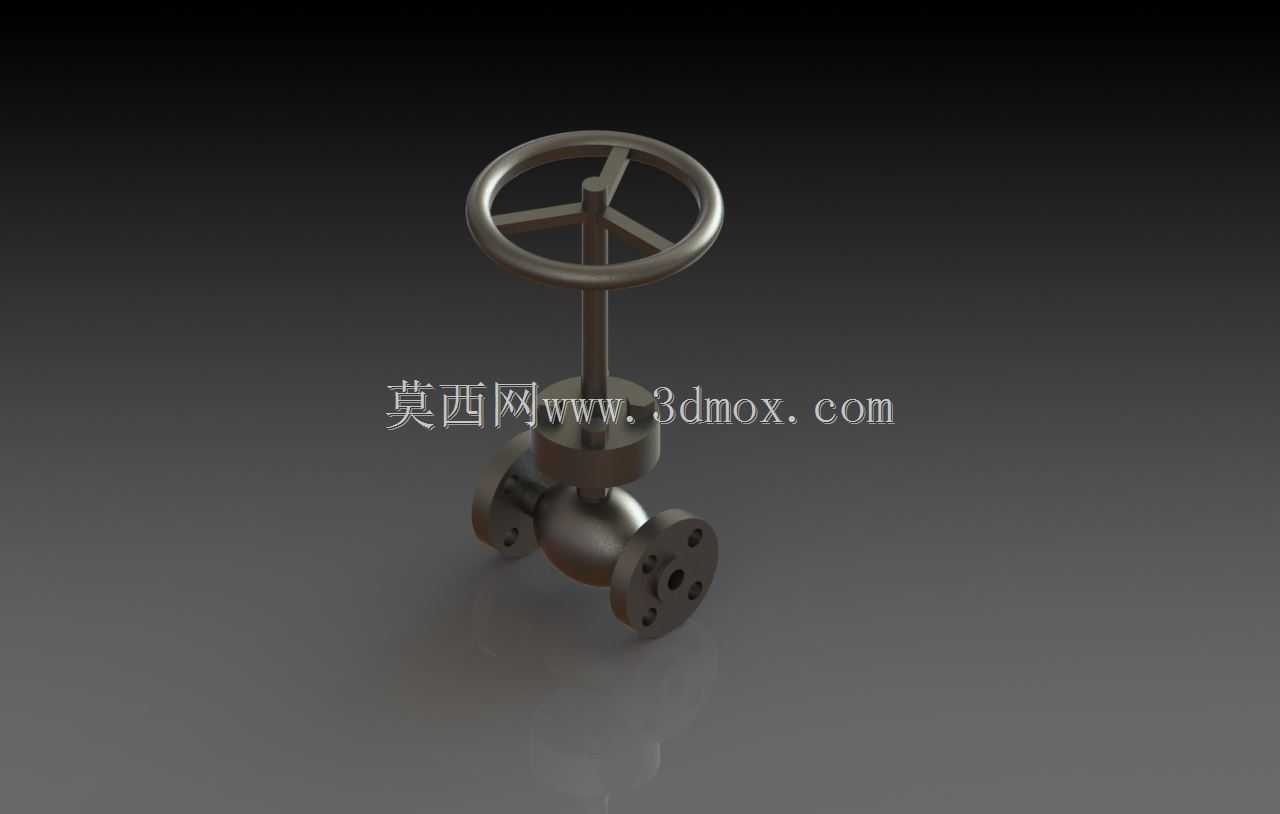

这款截止阀适配ASME B16.34阀门设计标准，公称压力等级覆盖Class150至Class2500区间，可在高压工业管路系统中承担介质截断与流量调节功能，常见应用场景包含石油炼化装置的工艺管线、火力发电厂的汽水系统、化工生产的腐蚀性介质输送管路，以及城市集中供热的高温水网干线，在需要精准控制通断、且对密封可靠性要求较高的管段中，这类直通式法兰截止阀的应用占比远高于同压力等级的闸阀与球阀。从结构设计逻辑来看，模型采用下装式阀杆配合整体锻造阀盖的布局，手轮通过阀杆螺母将旋转力矩转化为阀瓣的直线升降动作，阀瓣密封面采用锥面贴合结构，相比平面密封具备更小的启闭行程，同时能在高压差工况下降低密封面的冲蚀速率；阀体流道采用直通式S型内腔设计，相比直角式截止阀的流阻更低，可减少介质输送过程中的压力损失，同时阀腔内部预留了足够的介质流通空间，避免高粘度介质或含少量颗粒的介质在阀腔内淤积。安装边界方面，两端法兰的连接尺寸严格匹配ASME B16.5法兰标准，建模时已预留法兰螺栓孔的安装操作空间，手轮的操作高度符合常规工业阀门的操作 ergonomics 要求，阀杆顶部的手轮直径经过力矩核算，在额定压力下启闭时无需额外加装加力杆即可完成操作；阀盖与阀体的连接采用法兰螺栓紧固加缠绕式垫片密封的结构，中法兰位置的螺栓分布圆尺寸经过优化，可保证密封面的压力均匀分布，避免出现局部泄漏点。建模过程中对阀瓣与阀座的配合间隙、阀杆与填料函的同轴度、手轮与阀杆的连接防转结构都做了1:1的工程化还原，填料函位置预留了填料压盖的调节行程，可在填料出现微量泄漏时通过压紧压盖实现密封补偿，无需整体拆解阀门；阀体底部的排污螺塞结构也做了完整建模，可在管路检修时排出阀腔内的残留介质，适配工业现场的日常维护需求。这类截止阀的介质流向采用低进高出的设计逻辑，安装时需严格匹配介质流向标识，可在阀瓣开启时降低阀杆受到的介质轴向推力，同时在阀门关闭状态下，介质压力作用在阀瓣下方，可辅助提升密封面的贴合压力，降低外泄漏的风险。
