8英寸150磅级法兰式橡胶膨胀节结构设计

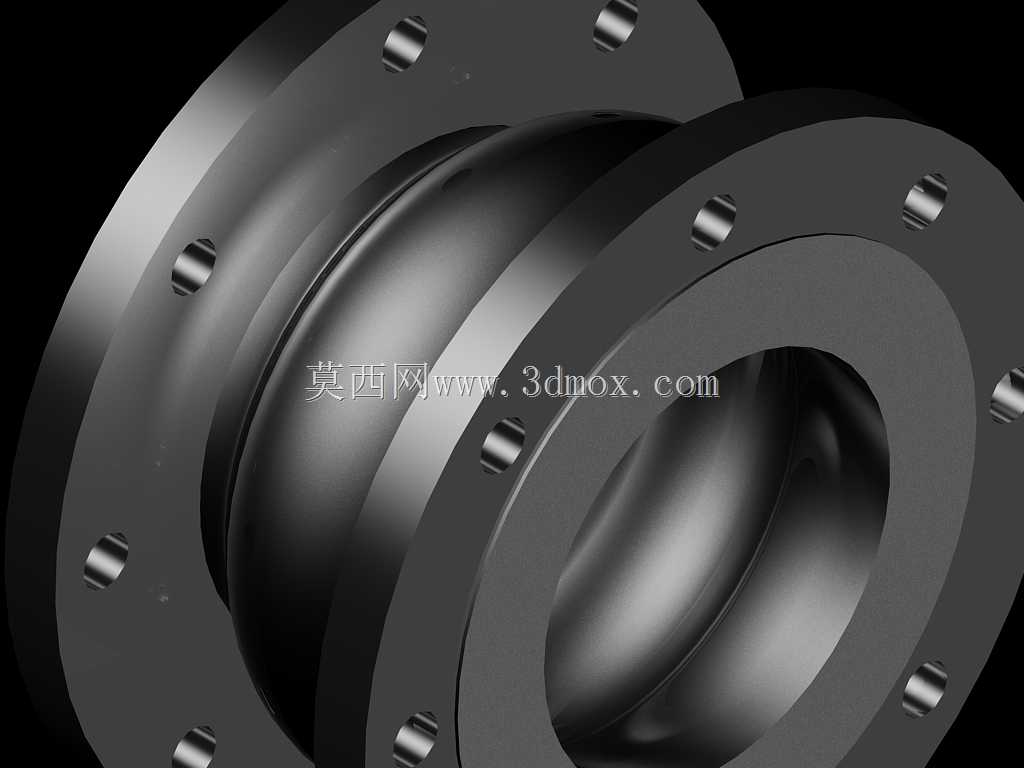

在工业管路系统的设计落地过程中，热胀冷缩带来的轴向、径向位移补偿，设备运行传递的振动衰减，以及安装过程中存在的微小偏差适配，一直是管路设计环节需要重点考量的内容，法兰式橡胶膨胀节就是针对这类工况开发的核心管路柔性元件。这款公称直径8英寸、压力等级150Lbs的橡胶膨胀节，采用两端凸面带颈法兰作为连接结构，法兰端面上均匀分布螺栓通孔，匹配同压力等级的管道法兰安装尺寸，安装时只需将两端法兰与管路法兰对齐，穿入配套螺栓按对角顺序逐步拧紧即可，无需额外焊接作业，能适配化工、市政给排水、暖通循环水、泵组进出口等多种常见管路的安装场景。从结构设计逻辑来看，中间的橡胶主体采用弧形鼓状的轮廓设计，这种曲面结构并非随意造型，而是通过有限元应力分析优化而来：当管路出现轴向压缩或拉伸时，弧形橡胶壁可以通过自身的弹性形变均匀吸收位移量，避免局部应力集中导致橡胶层撕裂；当管路存在少量径向错位或角向偏转时，柔性的橡胶主体也能在允许范围内自适应调整，不会在连接部位产生额外的强制装配应力，有效保护管路两端的泵、阀等精密设备不受强制力损伤。法兰与橡胶主体的结合部位采用嵌入式压合结构，法兰的内圈设置有环形卡槽，橡胶主体硫化过程中直接嵌入卡槽内形成一体式结构，避免长期运行过程中橡胶与法兰脱离出现泄漏问题。在实际选型应用中，这类膨胀节通常安装在离心泵、冷却塔、换热器等振动较大的设备进出口位置，一方面可以隔断设备运行产生的振动沿刚性管路传递，降低管路系统的共振风险，减少管路支架的受力负荷；另一方面可以补偿管路内介质温度变化带来的长度伸缩量，避免季节温差导致管路拉裂或法兰密封面泄漏。设计建模过程中，需要重点把控两个核心尺寸边界：一是两端法兰的螺栓孔中心圆直径、螺栓孔数量与孔径，必须严格匹配ANSI 150Lbs法兰的标准尺寸，确保现场安装时能够直接与现有管路法兰对位，不会出现孔位错位无法安装的问题；二是橡胶主体的自然长度与最大允许位移量，要结合管路的实际补偿需求确定，避免过度压缩或拉伸导致橡胶主体提前老化失效。此外，法兰的密封面采用突面结构，表面粗糙度满足密封要求，安装时搭配对应压力等级的密封垫片，即可保证连接部位的密封性能，适配多数水、弱酸碱等常规介质的输送需求。
