车载电机驱动带散热风扇软管卷盘结构

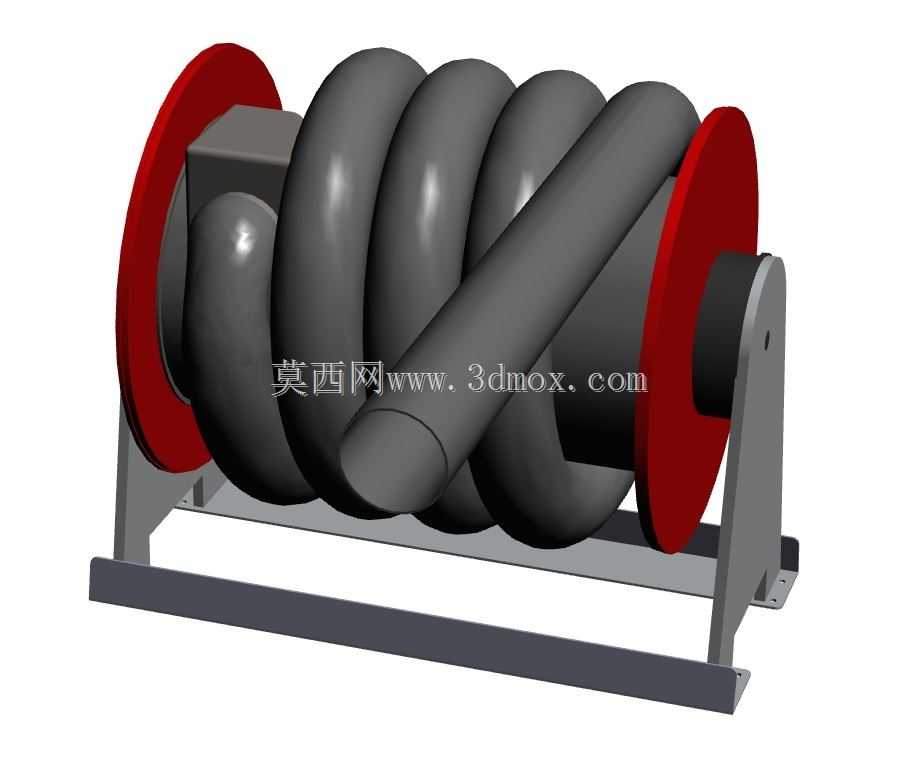

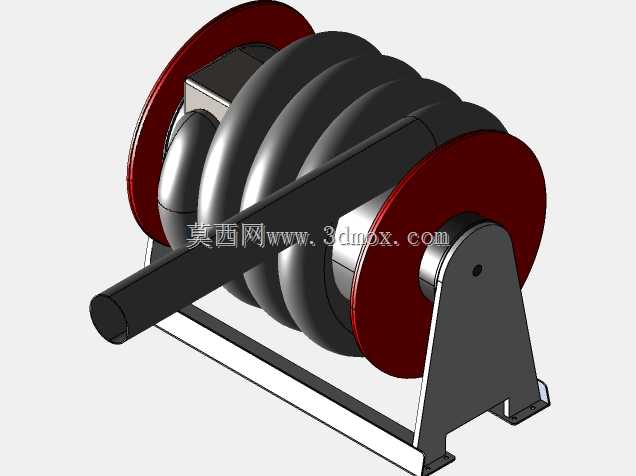

这类带散热结构的电机驱动软管卷盘，最初是为特种作业车辆的车载管路收纳场景开发，适配工程作业车、应急救援车、农用作业机械等需要随车携带长距离柔性输送管路的装备，解决传统手动卷盘收管费力、管路排布杂乱、长时间作业驱动部件过热的问题。从结构设计逻辑来看，卷盘主体采用双侧辐板式挡边结构，两侧红色挡边的直径比卷绕完成后的软管外径大出12%左右，既可以避免软管在卷绕过程中从侧边脱出，也能在卷盘高速转动时形成一定的导风空间，配合驱动端集成的风扇结构，在电机驱动卷盘转动收管的同时，风扇随转轴同步转动，带动气流穿过电机外壳的散热鳍片间隙，带走电机持续工作产生的热量，避免长时间连续收放管时电机过热触发保护停机。卷盘的支撑机架采用折弯钢板焊接成型，底部设置通长的安装底板，底板上预留四个长圆形安装孔，适配车载安装基面的孔位偏差，安装时需要保证卷盘转轴与车辆行驶方向保持垂直，避免车辆行进过程中软管受惯性力偏移脱出。卷绕的软管采用螺旋排布的卷绕方式，相比普通平行排布的卷盘，同轴向长度下可以多容纳30%左右的软管长度，同时螺旋排布的软管在拉出时不会出现相邻管层卡滞的问题，拉出阻力更小。驱动电机布置在卷盘的一侧，与卷盘转轴通过直联方式传动，省去了中间链轮或齿轮传动的间隙，收管的响应速度更快，同时传动结构的维护点更少，适合车载颠簸工况下长期使用。设计时需要注意卷盘的转动惯量匹配，因为卷绕满管状态下整体转动惯量是空盘状态的4倍以上，电机的启动扭矩需要覆盖满管状态的启动阻力，同时在收管末端设置软停止逻辑，避免软管接头撞击卷盘挡边造成结构损坏。安装边界方面，卷盘整体的轴向宽度需要匹配车载安装舱的内部宽度，两侧预留至少20mm的操作间隙，方便后期对驱动部件进行维护检修，卷盘下方需要预留足够的软管下垂空间，避免软管拉出时与机架底部发生摩擦磨损。在实际使用场景中，这类卷盘可以用来收纳输水软管、输油软管或者低压气动软管，根据输送介质的不同只需要更换卷盘上适配的管接头即可，不需要改动主体支撑与驱动结构，通用性较强。散热风扇的导风罩采用与挡边一体化的设计，不需要额外增加独立的风扇安装支架，既减少了整体零件数量，也降低了整体重量，符合车载装备轻量化的设计要求。
