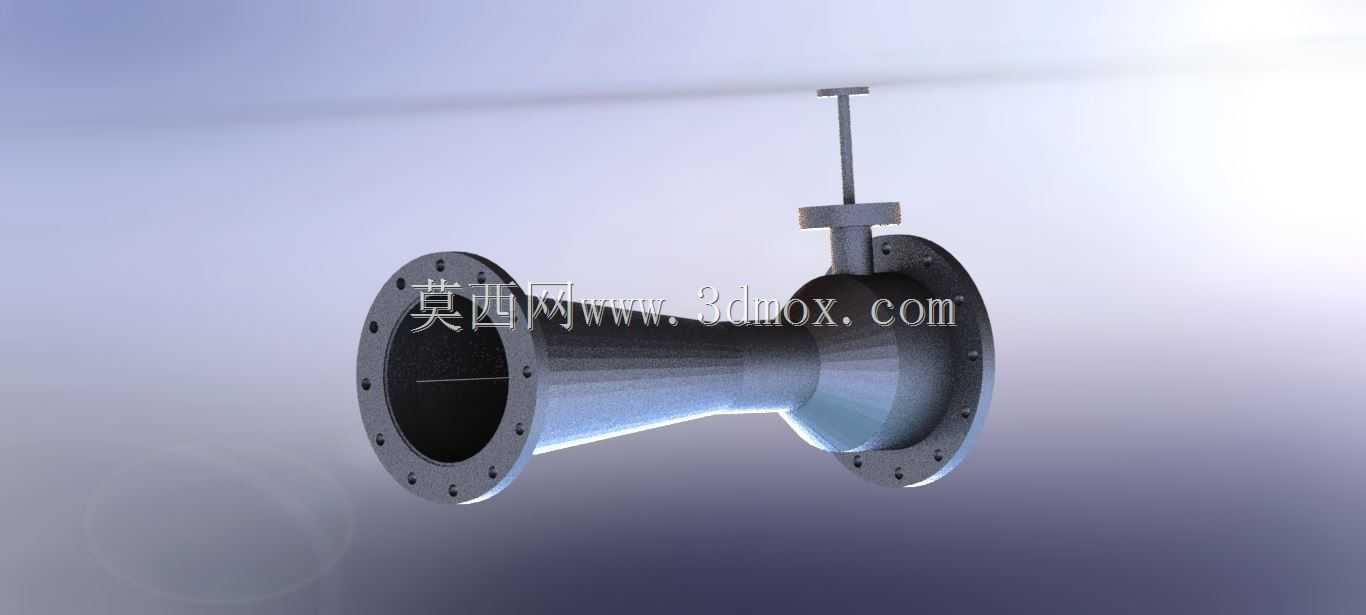

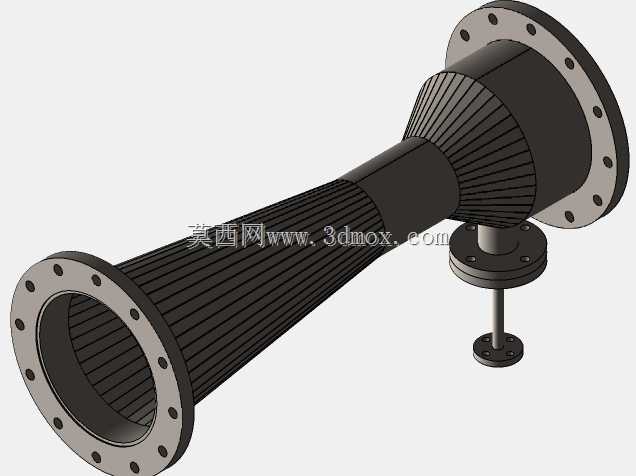

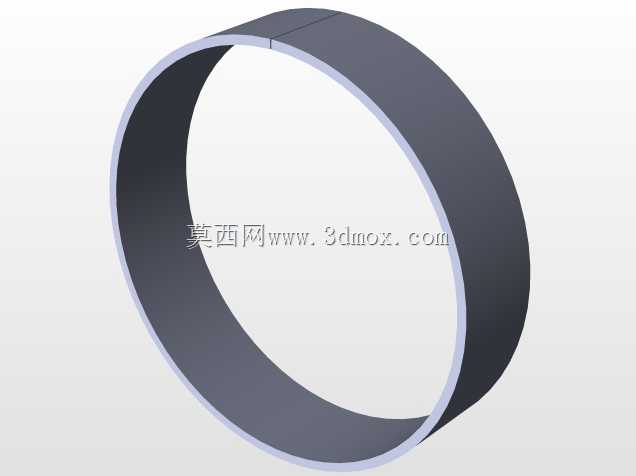

法兰连接式文丘里加湿装置结构设计

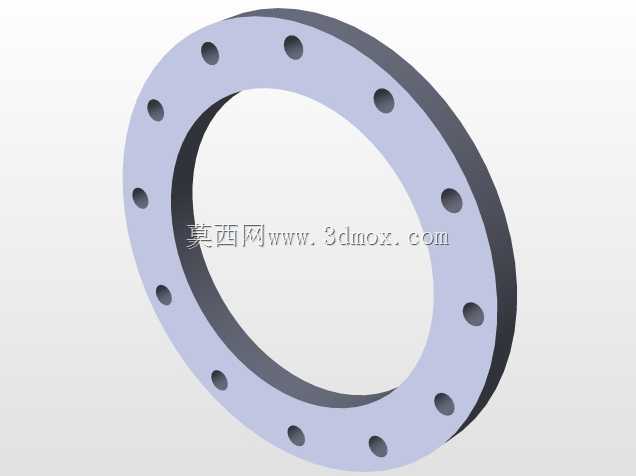

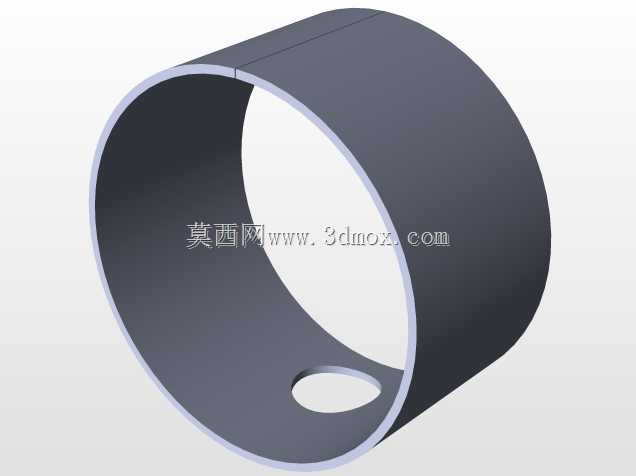

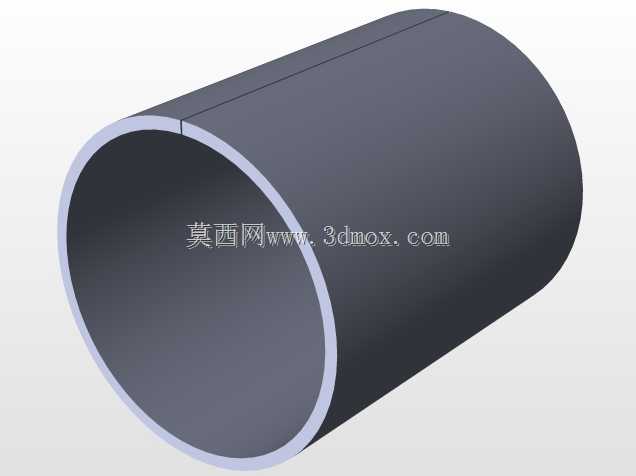

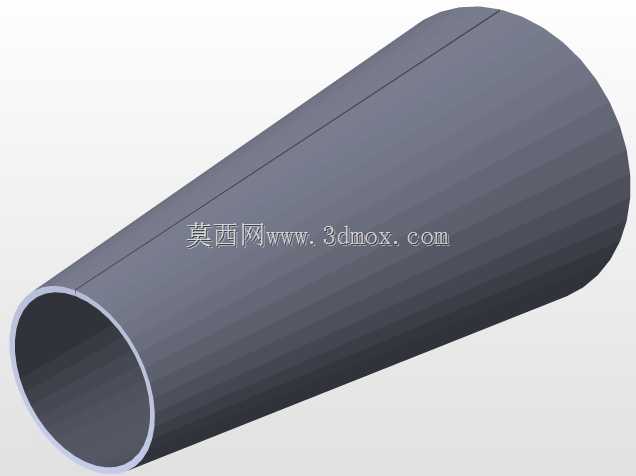

这款文丘里加湿装置主要应用于工业车间恒温恒湿系统、中央空调风管段、纺织厂生产车间增湿、涂装线湿度调控等场景，依靠文丘里效应实现无额外动力的气水混合雾化，相比传统电极式、超声波加湿设备，具备无运动易损件、雾化颗粒细、管路压损可控的优势，适合长时间连续运行的工业环境。装置整体采用双侧法兰对接结构，可直接串接在送风管路或者工艺气体输送管道中，安装时无需额外变径转接，两端法兰的螺栓孔位按照通用管路法兰标准排布，适配常规公称通径的工业管道，安装边界预留足够的螺栓操作空间，现场施工时可直接与现有管路配对紧固，密封面采用突面结构，配合非金属密封垫片可满足常规压力下的无泄漏要求。顶部设置的调节杆结构可控制内部喷水芯的开度，根据管路内气体流速、目标湿度值调整进水通流面积，避免低流速工况下雾化不充分出现管路积水的问题，调节杆采用带锁紧结构的设计，调整到位后可锁定位置，避免运行过程中受气流振动出现开度偏移。设计过程中重点优化了收缩段与扩散段的锥角参数，收缩段采用大锥角快速收束结构，让气流在喉口位置达到稳定的临界流速，保证进水口位置形成足够的负压将水吸入并击碎雾化，扩散段采用小锥角缓扩结构，降低气流通过装置后的压力损失，同时让雾化水滴与气流充分混合，避免大粒径水滴直接撞击管壁形成积液。装置的过流面采用平滑过渡设计，无突兀的结构凸起，减少气流通过时的局部涡流，降低运行过程中的气流噪音，同时减少管壁积灰结垢的概率，后期维护仅需定期清理进水口的过滤结构即可，无需拆解整体管路。在结构强度校核阶段，针对法兰连接部位、喉口薄壁位置做了承压验算，可满足常规工业送风管路的工作压力要求，调节杆与主体的连接部位采用密封填料结构，避免高压工况下出现气体泄漏或者渗水问题。
