双法兰连接式管道波纹补偿结构

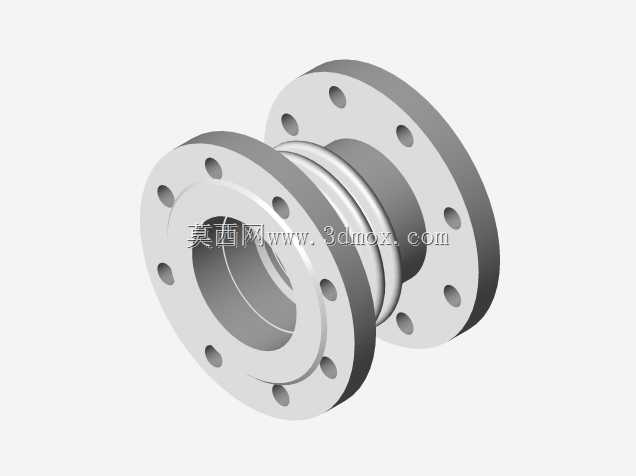

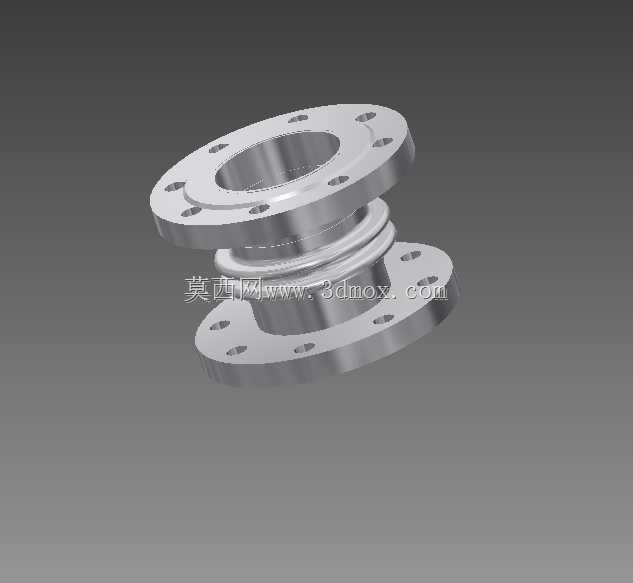

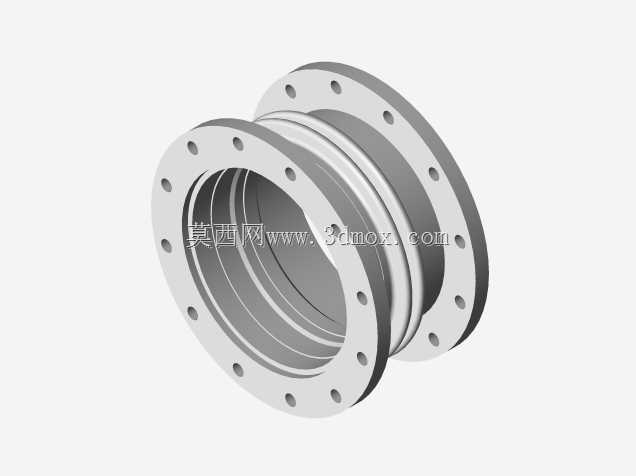

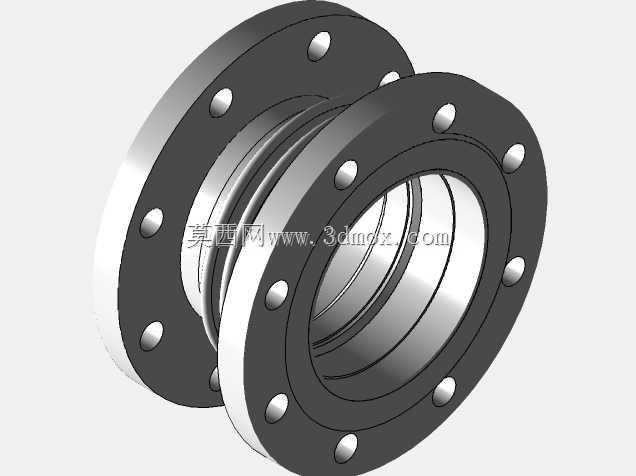

在化工流体输送、市政供水管网、暖通空调循环管路以及工业热力管线系统中，管线受介质温度变化产生的热胀冷缩、设备运行传导的机械振动、地基不均匀沉降带来的错位应力，一直是管路密封失效、焊缝开裂、连接件疲劳损坏的核心诱因，这类带法兰连接端的波纹补偿结构，正是针对上述管路应力问题设计的核心管路配件。从结构设计逻辑来看，两端的法兰盘完全遵循管路法兰的连接规范，盘面上均匀分布的螺栓孔可直接与同公称通径的管路法兰、设备接口配对，通过螺栓紧固即可完成安装，无需额外焊接转接件，适配现场快装、后期检修拆换的作业需求，法兰盘的密封面加工精度可匹配常规橡胶垫片、金属缠绕垫片的密封要求，保证连接位置的承压密封性能。中间的波纹段是整个结构的核心功能区，采用多层薄壁金属波纹结构设计，可在轴向、径向以及角向三个维度吸收一定范围内的位移量：轴向方向可补偿管线受热伸长或遇冷收缩产生的长度变化，避免管线内部产生过大的轴向推拉应力；径向可吸收小幅度的管线横向错位，抵消地基沉降带来的接口错位应力；同时波纹结构的弹性形变特性，可有效衰减水泵、压缩机等动力设备运行时沿管路传递的振动，降低振动传导至后续管段带来的紧固件松动、管壁疲劳问题。在实际选型应用中，这类带法兰的补偿结构安装时需预留对应形变空间，不可强行拉伸或压缩波纹段来适配安装间距，否则会导致波纹结构预变形超出弹性范围，大幅降低使用寿命；两端法兰的螺栓紧固需遵循对角分次拧紧的原则，避免单侧受力过大导致法兰密封面偏斜泄漏。从安装边界来看，法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径完全匹配对应公称压力等级的法兰标准，设计选型时可直接匹配现有管路的法兰参数，无需重新设计接口结构；整体结构的轴向总长度在自由状态下为固定值，安装时需根据管线的预计位移量预留对应的伸缩余量，避免管线运行时补偿结构被拉脱或压溃。不同于焊接式补偿结构，法兰连接的形式可在管路不停输（带旁通工况）的情况下完成损坏件的更换，大幅降低管线运维的时间成本，在中低压管路系统中应用极为广泛，建模时需重点保证法兰螺栓孔的位置度、波纹段的壁厚均匀性，避免后续工程出图或装配时出现干涉、密封不匹配的问题。
