石灰窑燃烧系统煤尘加药管路工艺设计

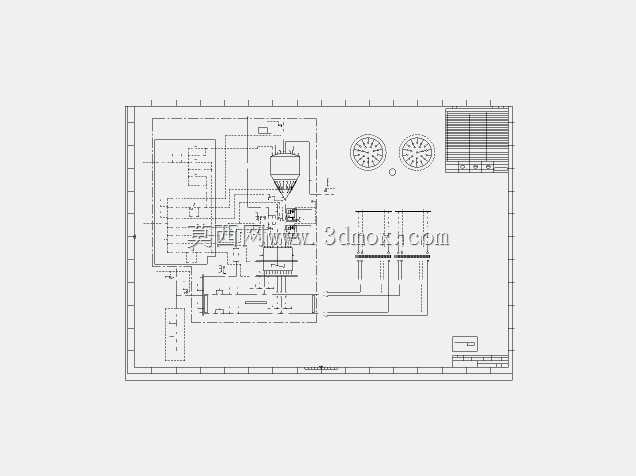

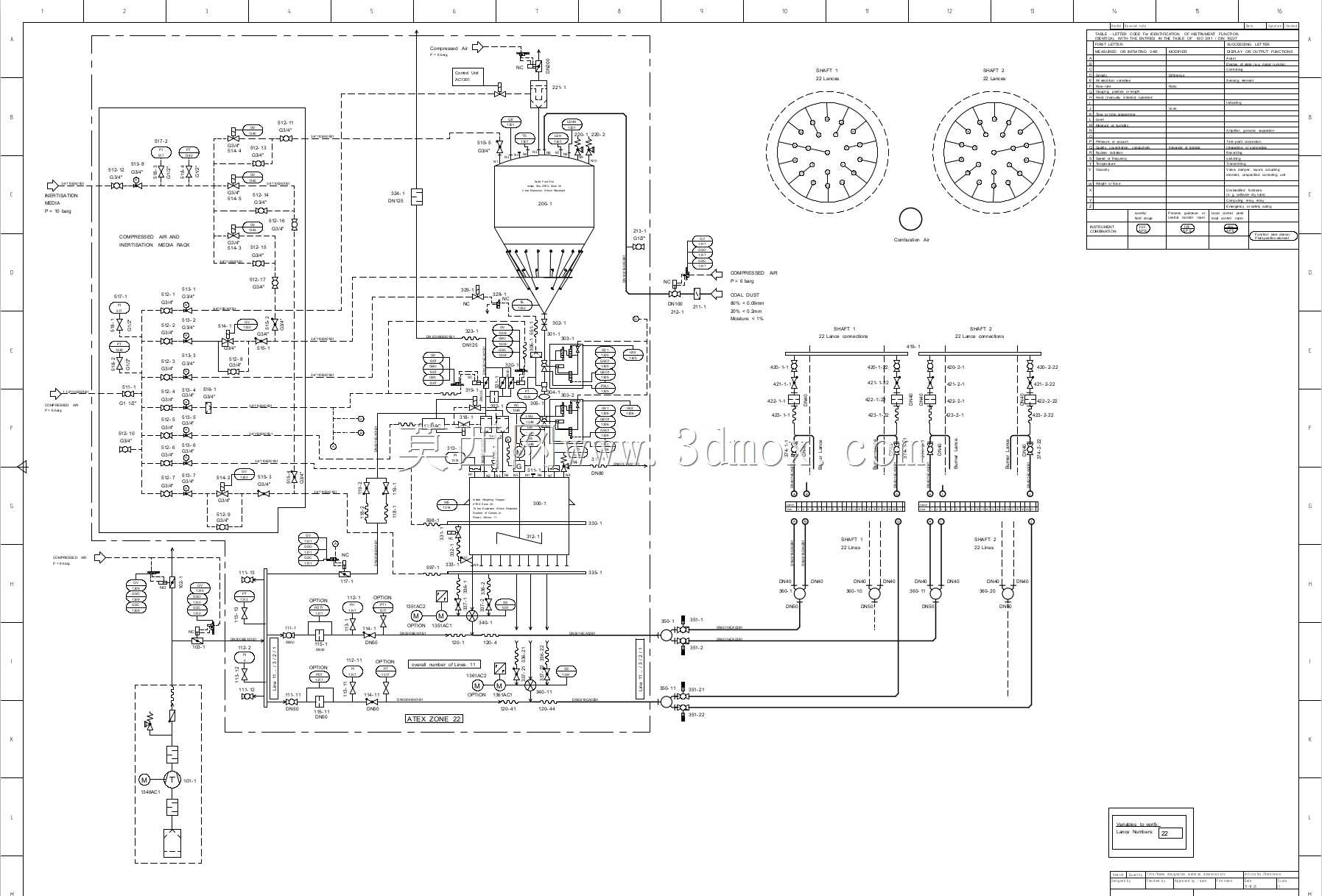

在石灰窑煅烧生产工段，煤尘加药系统是衔接煤粉制备、窑头燃烧与尾气除尘环节的关键工艺配套单元，这套图纸完整呈现了从药剂储存、计量输送到多点投加的全流程管路与设备布局，可直接用于现场安装指导或同类型项目的方案参考。从实际应用场景来看，石灰窑煅烧过程中，煤粉研磨、输送环节会产生大量携带煤尘的气流，同时燃烧过程中需要精准投加特定助剂来优化燃烧效率、降低氮氧化物生成，还需避免煤尘在管路、仓体内积聚引发安全隐患，这套加药系统正是同时兼顾燃烧助剂投加与煤尘抑尘、惰化防护需求设计的。整套系统的核心功能覆盖三个维度：首先是药剂的稳定储存，图纸中设置了锥底储药仓，锥角角度按照粉体药剂的安息角设计，避免药剂架桥堵塞，仓顶配置了呼吸阀与料位检测接口，可实时监测仓内料位与压力状态；其次是精准计量输送，储药仓下方配置了多级螺旋给料机构，每一路给料支路都设置了流量调节与切断阀门，可根据窑炉负荷、煤尘浓度动态调整给药量，输送管路采用分段法兰连接，转弯处预留了吹扫接口，避免药剂沉积堵管；第三是多点位精准投加，图纸中分别在煤粉输送管道、除尘器入口烟道、窑头燃烧器旁设置了投加点，不同投加点的管路通径根据对应点位的药剂需求量匹配，保证药剂与含尘气流、煤粉的充分混合。从设计思路上，整套系统优先考虑了石灰窑现场高粉尘、连续运行的工况特性，所有管路布置都避开了现场的检修通道与高温设备辐射区，设备安装基础的预留位置在图纸中做了明确标注，储药仓的安装高度满足下方给料设备的检修空间需求，侧边预留了爬梯与检修平台的安装位置，方便日常维护时更换给料部件、清理仓内残留。从安装边界来看，整套系统的横向布置跨度匹配常规石灰窑煤粉制备车间到窑头的间距，竖向安装高度不超过车间常规行车的起吊上限，所有外接管路的接口位置、法兰标准都做了统一标注，可直接对接现场现有的压缩空气气源、煤粉输送管道与除尘烟道，不需要额外做大规模的管路改动。图纸中还附带了端子接线与仪表配置图，所有压力、流量检测点位的布线走向都做了清晰规划，可直接对接车间现有的PLC控制系统，实现加药量与窑炉燃烧负荷的自动联动调节，无需人工频繁现场操作。
