蜗壳式沃曼泥浆泵过流壳体结构

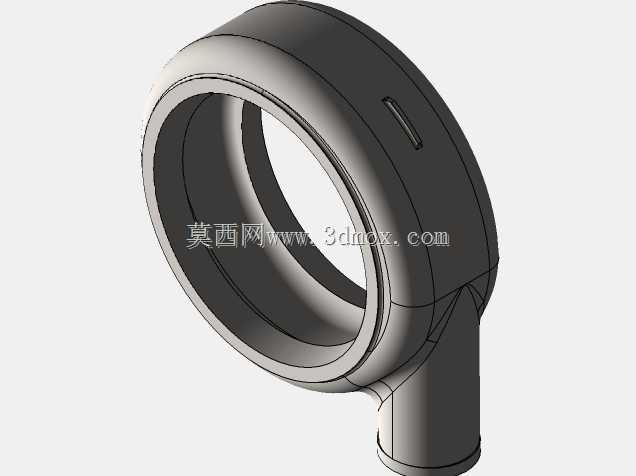

在矿山选矿、河道清淤、盾构掘进、冶金固废处理这类高磨蚀浆体输送场景里，沃曼泥浆泵的蜗壳部件是决定整机过流寿命与输送效率的核心承压件，本次呈现的6/4规格蜗壳结构，是针对中低浓度粗颗粒浆体输送工况做的适配设计。从实际工程落地角度看，该蜗壳采用半螺旋形流道过渡设计，入口段与叶轮出口的衔接处做了圆弧平滑过渡，避免浆体在局部形成涡流冲刷壁面，能有效降低粗颗粒在流道内的滞留概率，减少局部磨蚀损耗。流道截面从隔舌位置开始沿周向逐步扩大，匹配叶轮输出的浆体流速变化，把浆体的动压逐步转化为静压，降低输送过程中的水力损失，适配6英寸入口、4英寸出口的管路通径要求，安装对接时的法兰端面预留了标准密封槽位，可适配常规的橡胶密封垫片，满足0.6-1.6MPa的工作承压边界。设计过程中重点考量了磨蚀工况下的壁厚冗余，蜗壳外壁在隔舌、流道转弯这些易冲刷位置做了局部加厚处理，不需要额外加装耐磨衬板就能满足常规磨蚀工况的使用寿命要求，同时壳体外侧的加强筋沿径向均匀布置，既可以平衡铸造过程中的壁厚差减少铸件缺陷，也能提升承压时的结构刚度，避免高压输送时出现壳体变形导致的叶轮擦碰问题。从安装边界来看，该蜗壳的侧支管口与泵架的连接止口采用同轴度公差管控，装配时可以直接与托架的定位止口配合，不需要额外做同轴度调校，支管口的连接螺栓孔采用跨中布置方式，适配标准的沃曼泵托架安装尺寸，可直接替换同规格的常规金属蜗壳部件，不需要对现有泵组的安装基础做改动。流道内壁的曲面曲率做了连续化处理，没有局部的直角或者突变台阶，减少浆体流动过程中的阻力，同时也能避免固体颗粒在台阶位置堆积造成的流道堵塞问题，在输送含大颗粒渣浆的工况下，这种平滑流道设计能有效降低堵塞概率，提升泵组在复杂工况下的运行稳定性。
