沃曼6/4AH渣浆泵喉部衬套结构

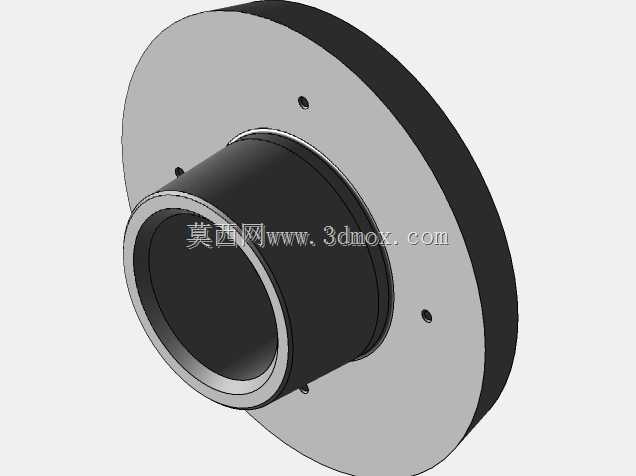

　　在矿山选矿、冶金尾矿输送、河道疏浚、火电除灰这类高磨蚀工况的浆体输送系统里，渣浆泵的过流部件寿命直接决定整条管线的运维成本与开机率，喉部衬套作为紧邻叶轮入口的关键过流零件，其结构设计、安装匹配度会直接影响泵的入口流态、容积效率与易损件更换周期。这款适配沃曼6/4AH规格渣浆泵的喉部衬套，采用带法兰盘的一体式筒状结构，主体筒段为同轴等壁厚设计，内壁直面叶轮入口甩出的高速含固体颗粒浆体，设计时优先考虑过流面的圆滑过渡，避免出现台阶、锐角等容易引发局部涡流磨蚀的结构，从根源减少浆体在局部形成紊流冲刷导致的异常磨损。法兰盘与筒段采用大圆角过渡连接，既消除了结构应力集中点，避免铸件在冷却、热处理过程中出现开裂缺陷，

　　也能让安装时的压紧力均匀传递到密封配合面，不会出现局部压溃或者密封不严的问题。法兰盘上沿圆周均布的四个安装小孔，位置度公差严格控制在0.1mm以内，安装时可直接与泵体的对应定位孔对齐，无需现场配钻，大幅缩短现场检修更换的停机时间；法兰盘的背面设计有0.2mm深度的环形密封槽，安装时配合O型密封圈即可实现端面静密封，防止高压浆体从配合面泄漏，避免浆体渗入泵体连接螺栓的螺纹缝隙造成螺栓锈蚀咬死，给后续检修拆件造成阻碍。从安装边界来看，筒段的外径与泵体入口的安装止口采用H7/h6的间隙配合，既保证装配时可以顺利推入止口定位，又能控制配合间隙在合理范围，避免浆体中的细颗粒进入配合缝隙造成配合面磨蚀，导致下次拆卸时衬套与泵体咬死；

　　筒段的轴向长度经过精准核算，安装到位后其端面与叶轮入口前盖板的间隙控制在1-1.5mm之间，这个间隙值既可以避免泵运行过程中叶轮轴向窜动时与衬套发生摩擦碰撞，又能尽可能减少高压浆体从叶轮出口回流到入口的容积损失，保证泵的运行效率维持在设计区间。衬套的内壁流道直径与6/4AH渣浆泵的入口通径完全匹配，流道表面粗糙度控制在Ra3.2以下，减少浆体流动过程中的沿程阻力，同时降低固体颗粒在壁面的附着概率，避免局部结垢导致流道通径缩小、影响泵的吸入性能。在实际工况应用中，这类衬套通常会采用高铬铸铁或者耐磨橡胶材质制作，三维建模阶段已经预留了均匀的壁厚余量，方便后续根据不同输送介质的磨蚀特性调整壁厚，

　　比如输送大颗粒高浓度尾矿时可以适当增加筒段壁厚提升耐磨寿命，输送细颗粒低浓度浆体时可以适当减小壁厚降低零件重量。建模过程中所有的倒角、圆角尺寸都严格遵循渣浆泵过流件的设计规范，没有出现容易造成铸造缺陷的尖角、厚薄突变结构，法兰盘上的安装孔位置完全匹配原厂泵体的安装尺寸，可实现直接互换，不需要对原有泵体进行任何改造。对于设备运维人员来说，精准的三维模型可以提前模拟衬套的安装过程，核对与相邻零件的配合间隙，提前发现尺寸干涉问题，避免现场安装时才发现尺寸不匹配导致的工期延误；对于结构设计人员来说，该模型可以作为同类型渣浆泵过流部件设计的参考基准，在开发新规格泵型时直接复用成熟的安装定位结构、密封结构设计，减少重复设计的工作量，同时规避成熟结构已经验证过的设计缺陷。在浆体输送系统的选型阶段，也可以通过该模型直观了解衬套的结构形式，结合实际输送的浆体浓度、颗粒硬度、粒径分布参数，评估衬套的使用寿命，提前制定备件更换计划，避免突发的零件磨穿泄漏导致非计划停机。
