立式双泵并联管路集成输送装置

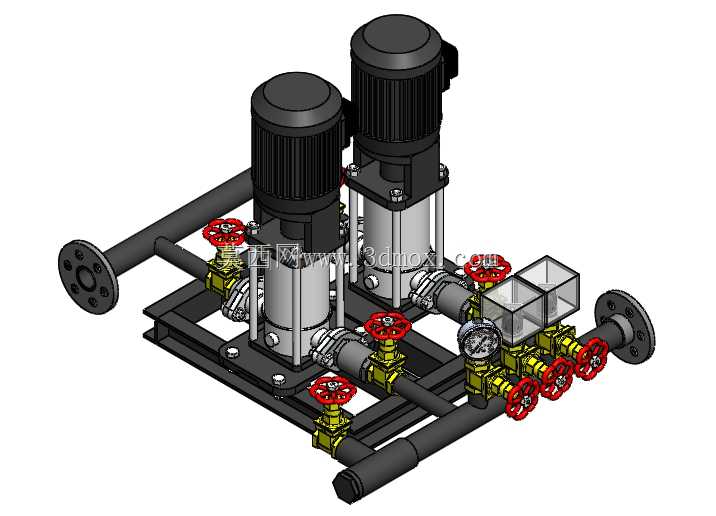

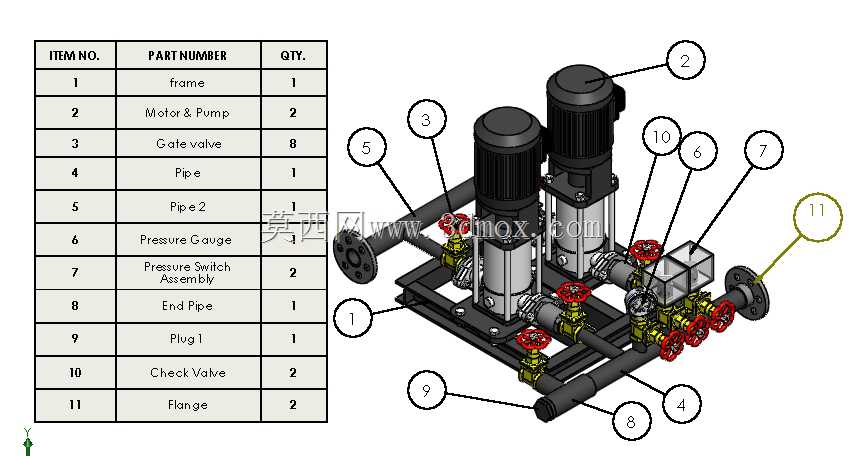

这套集成式泵管路由两台立式多级离心泵并联搭建，配套完整的管路、阀门、仪表与共用底座，主要面向建筑供水、工业循环水、小型水处理系统等需要稳定流体输送、具备备用冗余能力的场景，单泵故障时可通过阀门切换维持系统不停机运行，也可根据用水量变化灵活调整运行泵的数量，匹配不同工况下的流量需求。整套装置在设计阶段优先考虑安装与运维的便捷性，共用底座采用型钢焊接成型，提前预留泵体、管路的安装定位孔，现场无需额外做复杂的基础找正，只需对接进出口法兰即可完成安装，大幅缩短现场施工周期。管路布局采用对称式设计，进出口母管分别布置在泵组两侧，每台泵的进出口端均配置独立的截止阀，可单独切断单台泵的介质通路，方便后续检修拆换泵体时不影响另一台泵的正常运行；出口母管端集中布置了压力表与透明观测视窗，可实时监测系统出口压力，直观查看管路内介质流动状态，便于运维人员快速判断系统运行是否存在异常。所有管路连接均采用法兰对接形式，密封面选用突面结构搭配常规密封垫片即可满足中低压流体输送的密封要求，阀门选用手轮式红柄截止阀，操作力矩小，开关状态直观，现场人员无需额外工具即可完成启闭操作。从安装边界来看，整套装置的宽度控制在常规设备运输通道的允许范围内，高度适配多数民用建筑泵房、工业车间设备层的净空要求，进出口法兰的端面距底座边缘预留了足够的管道对接操作空间，无需额外拆装周边部件即可完成法兰螺栓的紧固作业。设计过程中对管路的应力分布做了校核，泵体进出口处的管路设置了合理的支撑结构，避免管路重量直接压在泵体法兰上导致泵轴偏心磨损，同时管路上的弯头数量做了优化，尽可能降低介质输送过程中的沿程阻力损失，提升泵组的整体运行效率。底座上的泵体安装位设置了可调式垫铁结构，可在安装时微调泵体的水平度，保证泵轴与电机轴的同轴度符合安装规范，减少运行过程中的振动与噪音。
