工业防爆型整流供电装置结构设计

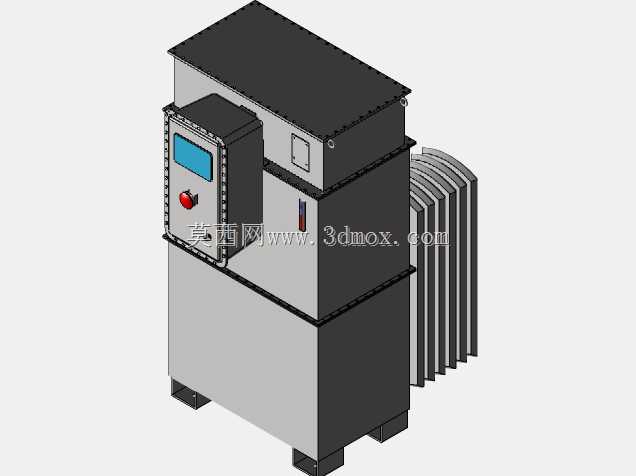

这款整流装置的结构设计，首先围绕工业现场复杂供电环境的适配需求展开，在化工、冶金、矿山这类存在易燃易爆混合气体的作业场景中，整流设备需要同时满足电能转换、操作安全、防护等级三方面的硬性要求，因此整体壳体采用加厚不锈钢板材折弯焊接成型，所有拼接接缝处都做了连续满焊处理，配合箱体边缘的防爆密封压边结构，能够满足隔爆型设备的外壳强度要求，避免内部电弧引燃外部易燃易爆介质。从操作面的布局来看，正面上方嵌入的数显显示屏用于实时显示输出直流电压、电流数值，下方搭配的带自锁功能的红柄操作旋钮，可实现设备的启停、输出档位切换操作，旋钮与面板的配合处设置了防爆密封衬套，既保证操作手感的顺畅，又不会破坏壳体的整体防护性能。箱体侧面预留的多组模块化安装舱位，用于放置整流桥堆、滤波电容、散热组件这类核心功率器件，每个舱位都设计了独立的快拆盖板，方便后期运维时单独更换故障模块，不需要整体拆解设备外壳。设备背部的散热结构采用外置翅片式散热器设计，功率器件产生的热量通过导热硅脂直接传递到外部散热翅片上，不需要在壳体上开设大面积通风孔，既保证了散热效率，又维持了壳体的防爆密封性能，这种设计也让设备可以直接安装在多粉尘、高湿度的车间现场，不需要额外搭建独立的电气隔离间。安装边界方面，设备底部设计了四个带安装孔的固定支脚，支脚高度预留了足够的线缆弯曲空间，进出线接口全部采用防爆格兰头，可根据现场布线需求选择不同方向的进线位置，适配上进下出、下进下出等多种常见的车间布线方式。设计过程中特意将操作界面的高度设置在人体站立操作的舒适区间，现场操作人员不需要弯腰或者登高就可以完成参数查看、启停操作，降低日常巡检的操作强度。箱体顶部设置的两个吊装吊环，可配合车间起重设备完成整台设备的吊装移位，满足大重量工业设备的安装转运需求。内部的器件排布遵循强弱电分离的原则，功率回路与控制信号回路分别布置在不同的安装腔体内，减少功率器件工作时产生的电磁干扰对控制信号、显示模块的影响，保证输出参数显示的准确性与控制逻辑的稳定性。
