MaxAirAE01-AE02电动执行器结构设计

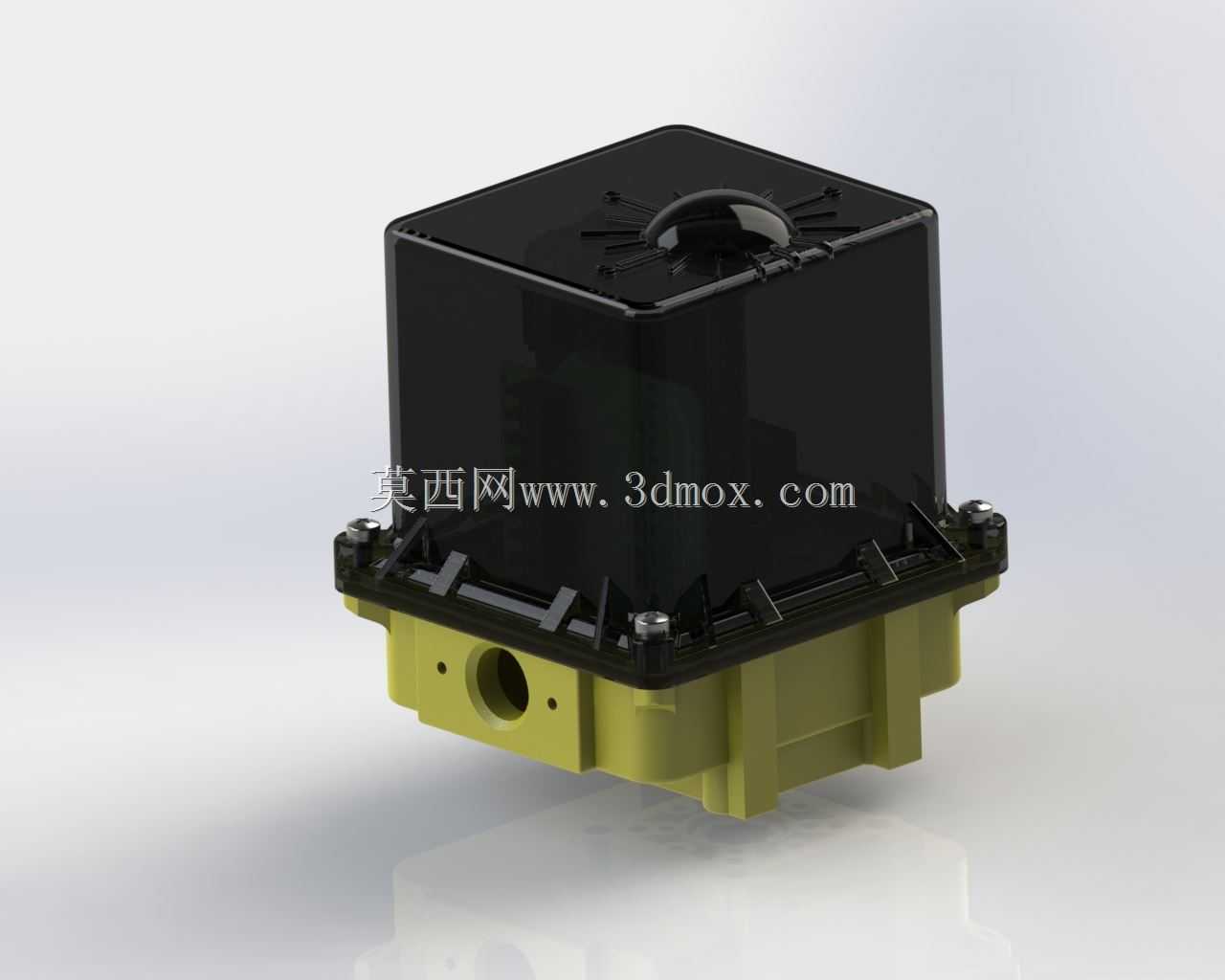

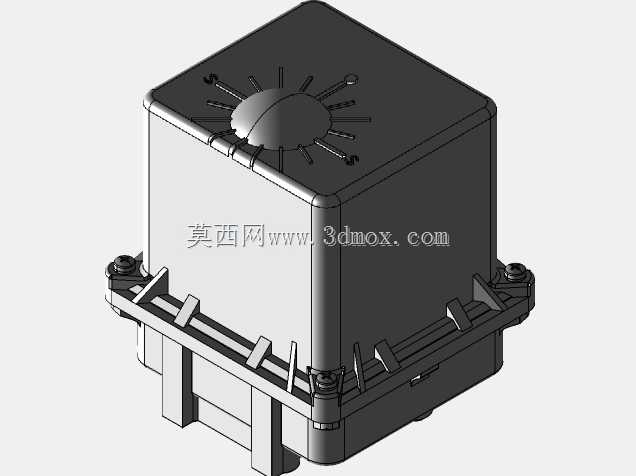

在石油化工、水处理、气体输送等工业流体管控场景中，电动执行器作为阀门驱动的核心部件，直接决定了管路通断、流量调节的响应精度与运行可靠性。本次呈现的Max Air AE01与AE02两款电动执行器，在结构设计上采用统一的外部安装尺寸，仅通过内部传动组件的参数差异实现不同输出扭矩的覆盖，这种同壳体系列化设计思路，能够大幅降低设备选型阶段的安装适配成本，也方便后期运维过程中的部件替换与备件管理。两款执行器均支持F03、F04、F05三种ISO标准安装模式，输出端配置14毫米DSQ阴轴连接结构，可直接匹配对应规格的球阀、蝶阀等回转类阀门，无需额外定制转接法兰或连接轴套，能够有效缩短现场安装的施工周期。从外形结构来看，执行器上部为方形电气控制腔体，采用高强度工程塑料壳体，表面做了哑光抗老化处理，能够抵御工业现场常见的粉尘、轻微溅水腐蚀，腔体顶部设置的状态指示结构，可直观反馈阀门的开关到位状态，方便现场巡检人员快速判断设备运行工况。下部为动力输出与安装基座部分，采用金属材质压铸成型，基座上预留的安装孔位严格遵循ISO安装标准的孔距要求，输出轴周边的密封结构采用多层复合密封设计，可避免管路输送介质的潮气、杂质渗入执行器内部损坏传动与电气元件。设计过程中，两款执行器的外部轮廓边界做了统一约束，长宽高尺寸完全一致，在多管路并排布置的场景中，不会因为扭矩选型差异导致相邻设备出现安装干涉，电气接线端口统一设置在基座侧方，接线方向可根据现场走线需求调整，适配不同方向的布线需求。在功能特性上，两款执行器的输出扭矩覆盖常规中小口径阀门的驱动需求，同尺寸不同扭矩的配置，能够让设计人员在做管路系统布局时，无需为不同扭矩需求的点位预留差异化安装空间，整体管路排布可以做到更加整齐规整，也方便后期对管路阀门的扭矩参数进行升级调整时，不用改动原有安装支架与连接结构。执行器的内部传动采用减速增扭结构，将电机的高转速低扭矩输出转化为低转速高扭矩的回转动力，传动部件做了耐磨处理，可保证长期频繁动作下的传动精度与使用寿命，控制腔体内部的电气元件布局做了抗干扰优化，能够适应工业现场复杂的电磁环境，避免出现信号误触发导致的阀门误动作。
