法兰连接明杆楔式工业闸阀结构设计

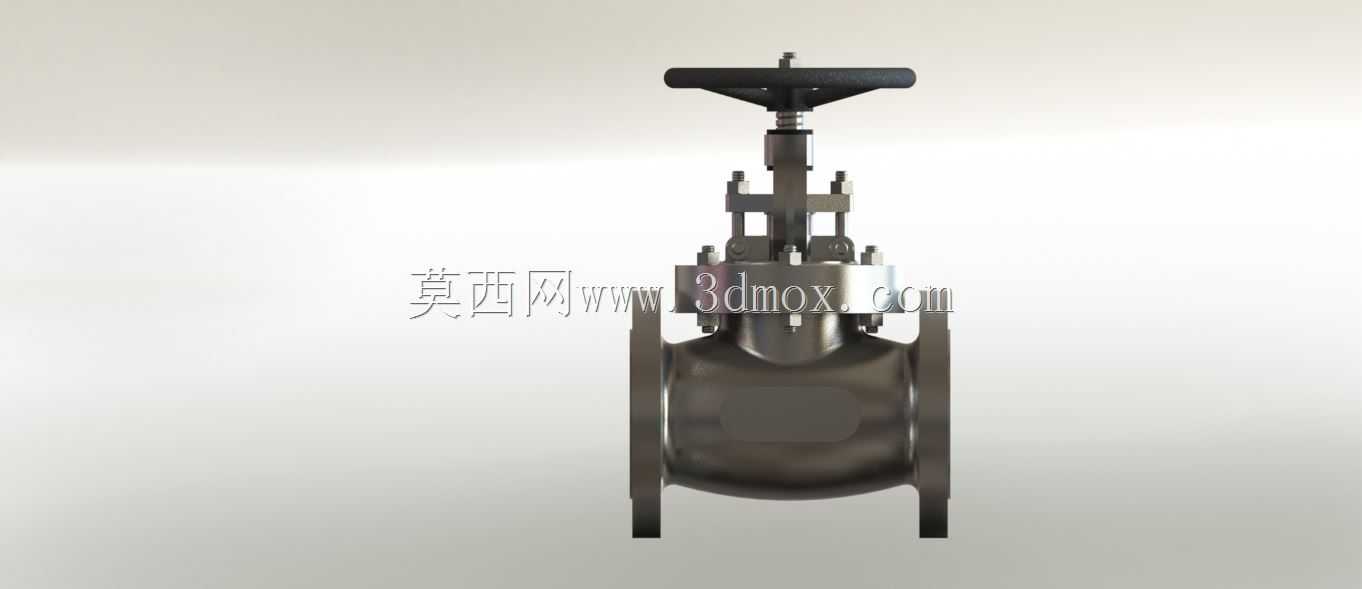

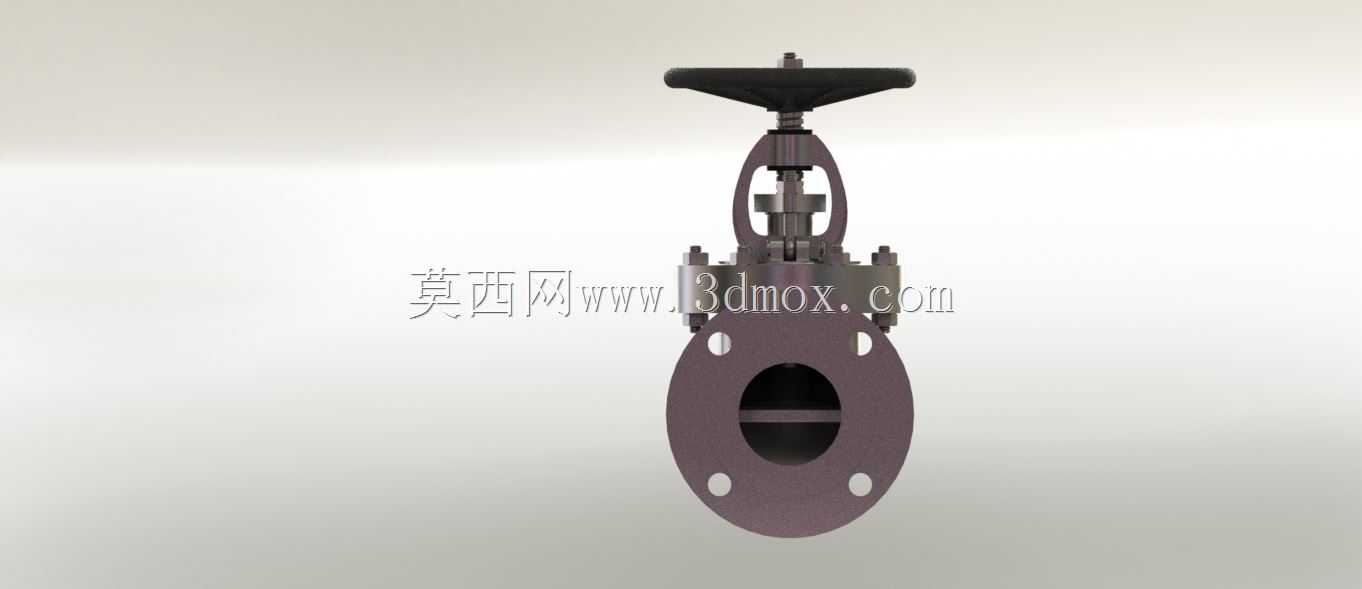

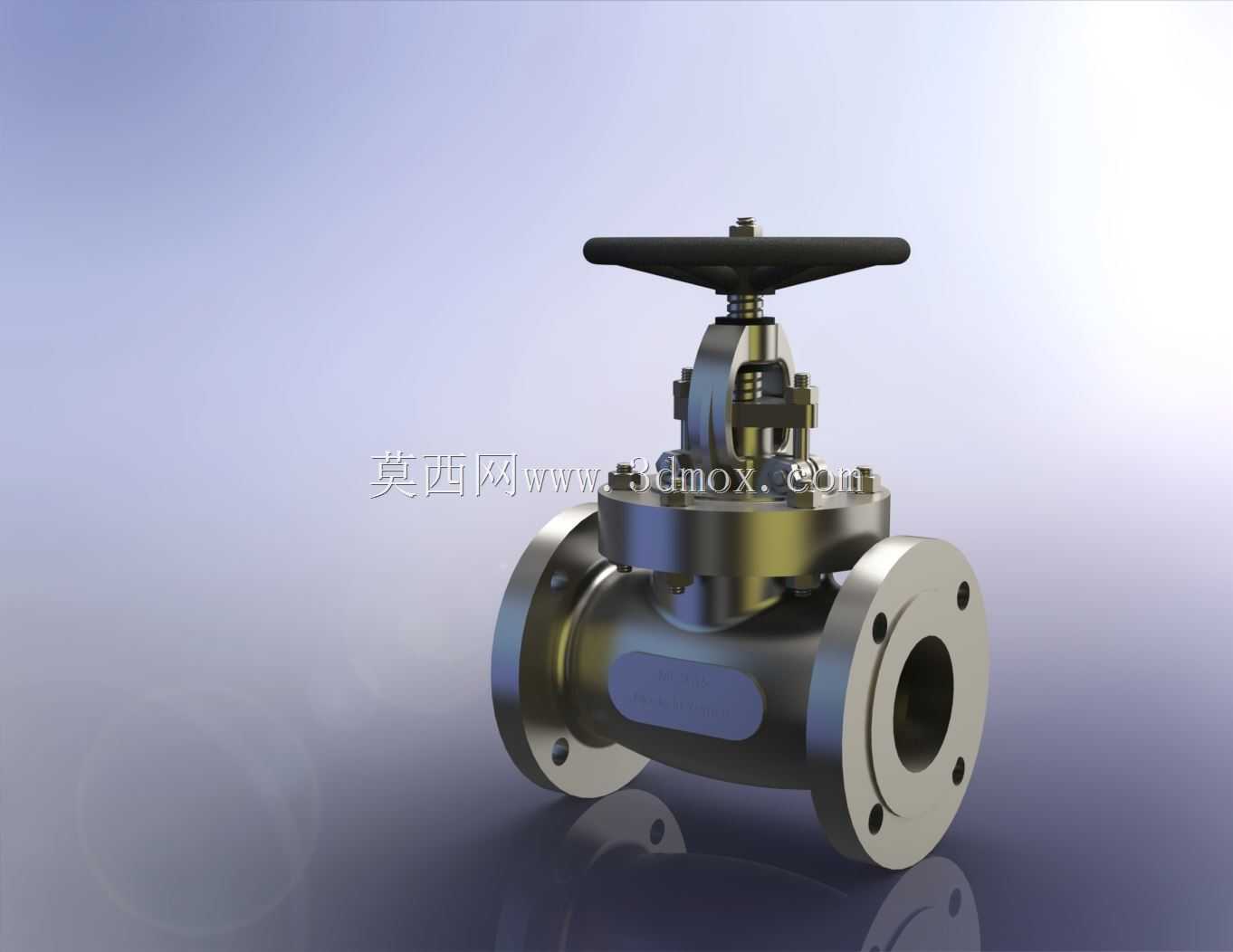

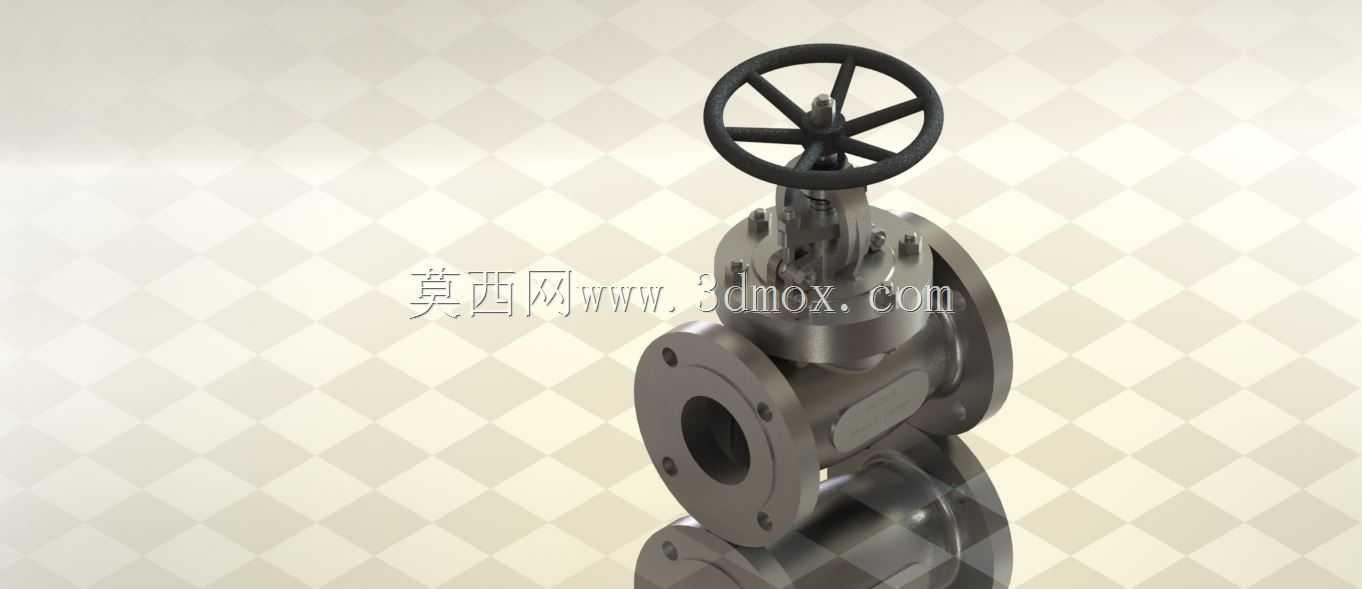

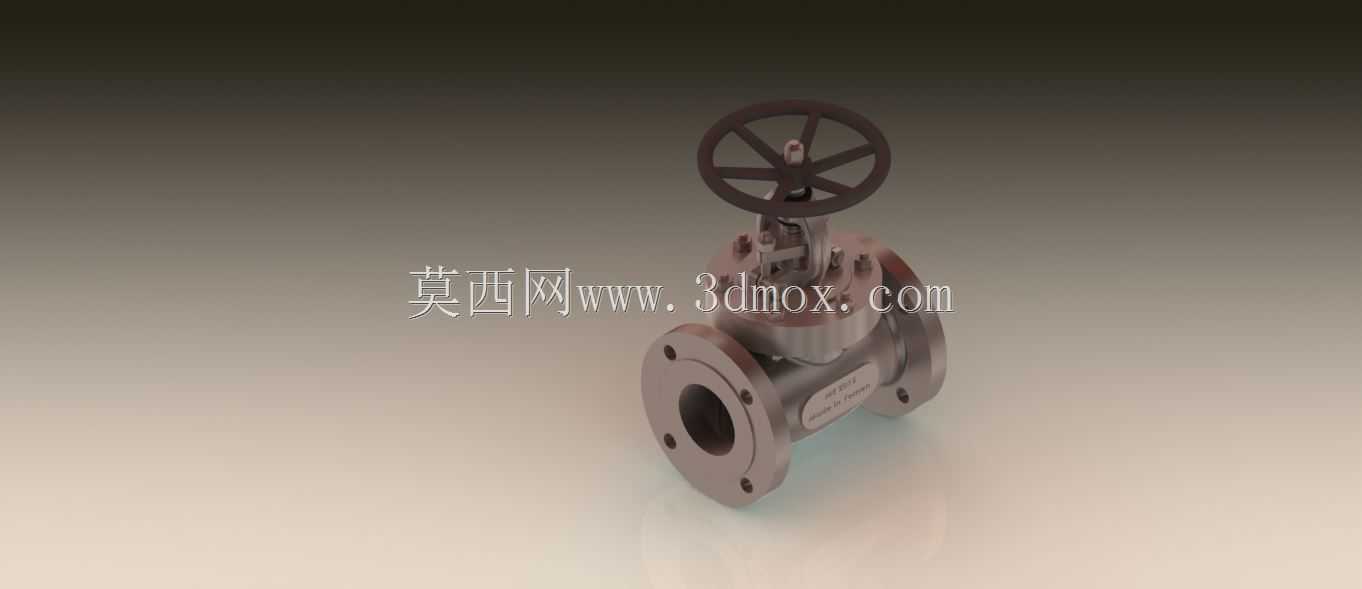

在市政供水、石化输运、火电循环水、暖通空调等工业管路系统中，闸阀是承担管路截流通断功能的核心部件，不同于节流类阀门长期处于半开调节工况，这类阀门的设计定位就是全通径全开或全关运行，避免介质长期冲刷密封面造成密封失效。本次呈现的闸阀采用法兰连接结构，适配中低压工业管路的安装需求，法兰端面的密封槽、螺栓孔位完全匹配对应压力等级的管路法兰标准，安装时只需对齐孔位穿入螺栓压紧密封垫片即可完成管路对接，无需额外加工适配接口，能大幅缩短现场施工的装配周期。

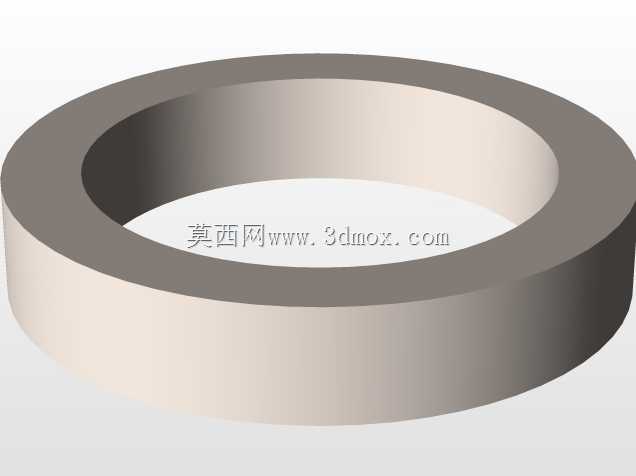

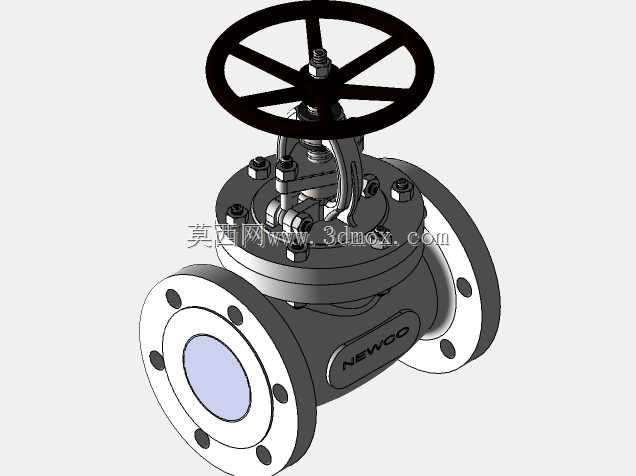

从结构设计逻辑来看，这款闸阀采用明杆楔式单闸板结构，阀杆与闸板采用T型槽连接，手轮转动时带动阀杆做轴向升降运动，操作人员可直接通过阀杆的伸出长度判断阀门的开闭状态，避免暗杆结构无法直观判断开度带来的误操作风险。楔式闸板的密封面采用倾斜角度设计，关闭时借助阀杆的下压力将闸板楔入阀座密封面，能在介质含少量固体颗粒的工况下保持可靠密封，相比平行闸板更适配给排水、污水输送等介质洁净度一般的应用场景。阀体流道采用全通径等径设计，介质流经阀门时的流阻系数极低，不会产生明显的压力损失，适合长距离输水管线、大流量循环水系统的截流需求，长期运行时不会因为流道缩径造成介质淤积、杂质卡涩闸板的问题。

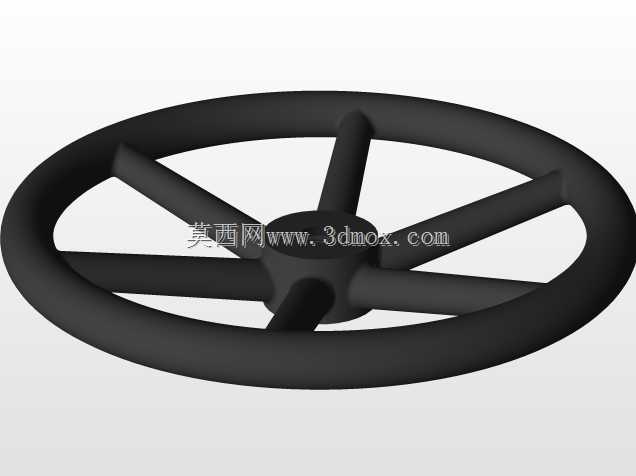

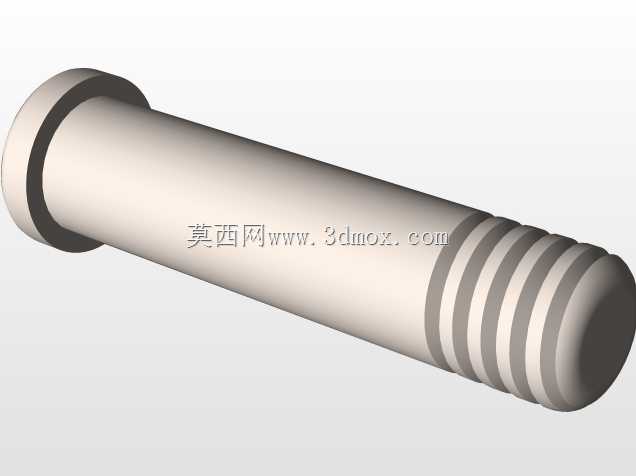

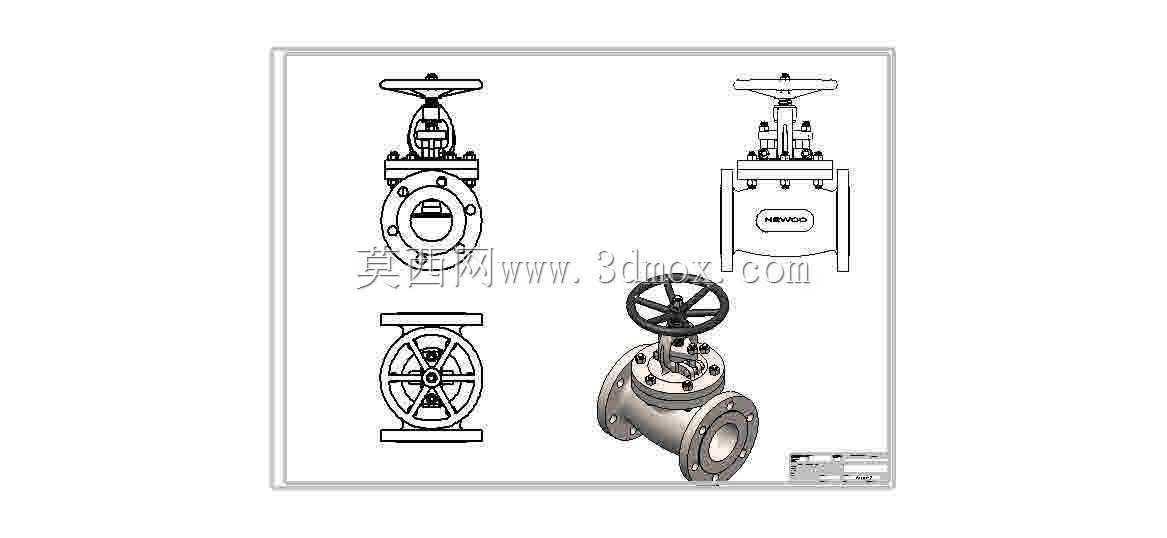

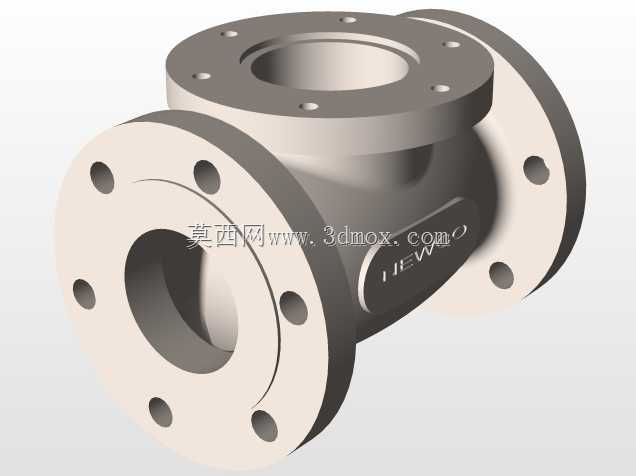

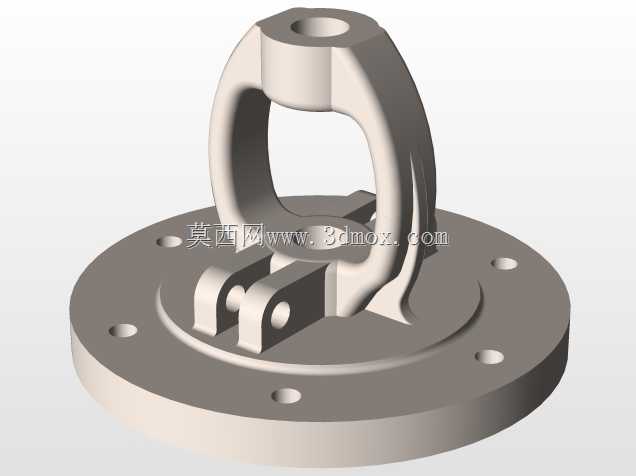

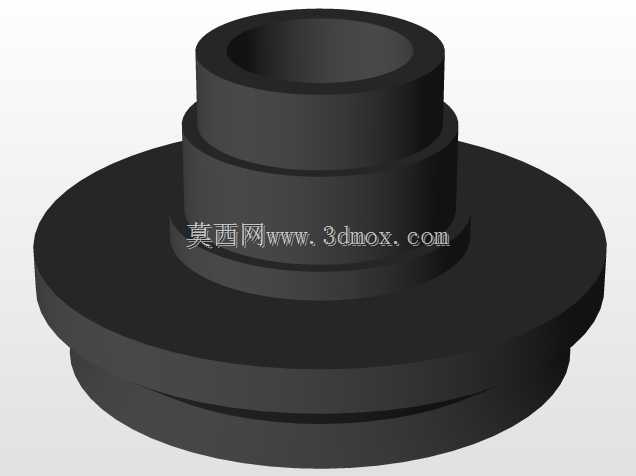

设计过程中重点考虑了安装边界与维护便利性，阀体两端法兰的端面距、螺栓孔中心圆直径、密封面尺寸均严格遵循对应公称通径、公称压力的行业标准，可直接替换同参数的老旧闸阀，无需改动现有管路的安装空间。阀盖与阀体的连接采用螺栓压紧中法兰垫片的结构，中腔密封可靠，后期更换填料时只需松开填料压盖螺栓即可更换密封填料，无需将整个阀门从管路上拆下，大幅降低运维成本。手轮采用轮辐式结构，操作力矩经过优化匹配，公称通径150以下的规格无需借助加力杆即可手动完成开闭操作，手轮边缘做了圆角处理，避免操作时划伤操作人员。阀杆采用梯形螺纹传动，螺纹副位于阀盖上部的润滑腔，运行时可定期加注润滑脂降低操作力矩，同时避免介质直接接触螺纹造成腐蚀，延长阀门整体使用寿命。在实际选型应用中，这类闸阀不适用于调节介质流量，长期半开状态会导致闸板密封面被介质高速冲刷产生气蚀，损坏密封结构，仅适合作为管路的截流装置使用，安装时需预留足够的阀杆升降空间，避免上部空间不足导致阀门无法完全开启。
