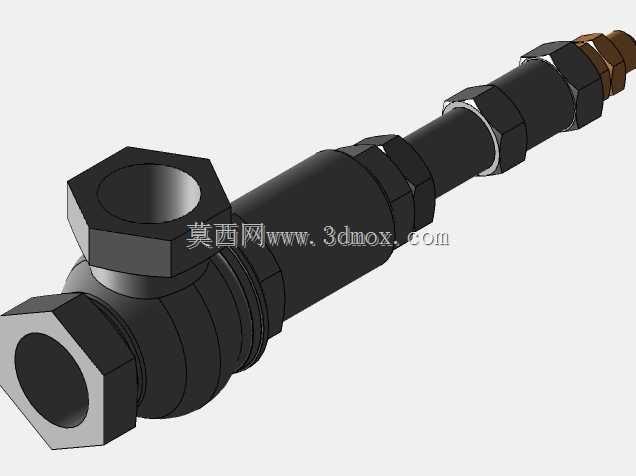

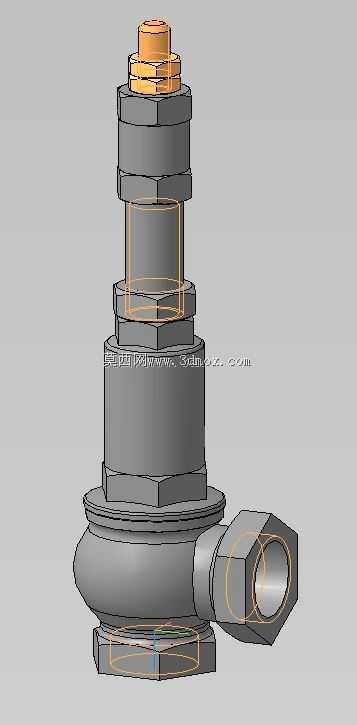

工业管路用可调式安全阀三维结构

这款可调安全阀主要应用于工业流体输送管路、小型压力容器配套、液压气动回路的过压防护场景，在化工流体输送、实验室气路、小型动力单元配套中都能见到这类阀件的身影，核心作用是在管路或腔体内部压力超过设定阈值时自动开启泄压，待压力回落至安全区间后自动回座封闭，避免系统因超压出现密封失效、管路爆裂、元器件损坏等故障。从结构设计来看，这款阀采用角式进出流道布局，两个带内六角接口的连接端分别对应介质流入与泄压排出通路，这种角式结构能在紧凑安装空间内完成管路走向的适配，无需额外增加弯头转接件，减少管路泄漏点的同时压缩整体安装占用空间。阀杆外部设置多组六角锁紧螺母结构，这部分是压力调节的锁定机构，调试时通过旋转调节部件改变内部弹簧预压缩量，就能调整泄压开启的压力阈值，调试完成后将锁紧螺母并紧，可避免设备运行过程中受振动、介质冲击导致设定压力偏移，保证压力控制精度。端部的接头结构采用卡套式连接设计，适配对应外径的金属硬管或耐压软管，安装时无需额外焊接，仅通过拧紧端部螺母即可完成管路密封固定，适合现场装配、后期维护时的快速拆装操作。建模过程中严格还原了各部件的装配间隙与配合公差，阀杆与阀体之间的滑动配合段、密封件安装槽位、锁紧螺母的螺纹啮合长度都按照实际阀件的加工要求做了对应还原，可直接用于管路系统的装配干涉检查、阀件布局模拟。安装边界方面，这款阀的主体为长轴式结构，两个连接端的轴线呈垂直布局，安装时需要预留出调节端的操作空间，保证锁紧螺母、调节部件的拆装操作不会被周边管路或结构件遮挡，进出流道的接口尺寸匹配常规工业小通径管路标准，可直接适配同规格的管路连接标准，无需额外做转接结构设计。在实际选型应用中，这类可调安全阀多用于压力等级不高、需要现场灵活调整泄压压力的工况，相比固定压力的安全阀，它能适配多批次不同压力要求的系统调试需求，减少备件储备的品类数量。
