带斜梯护栏的工业生产操作平台结构

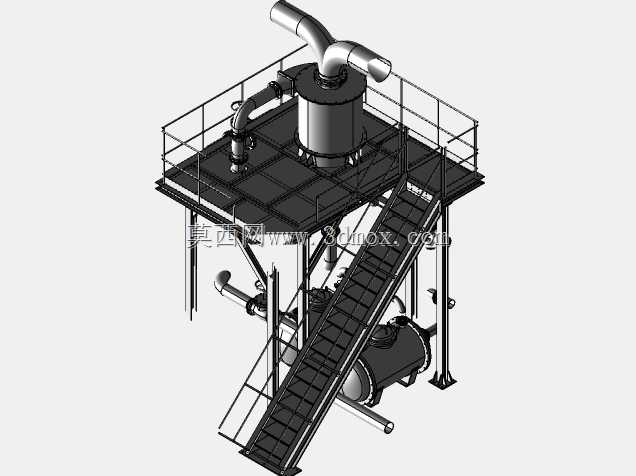

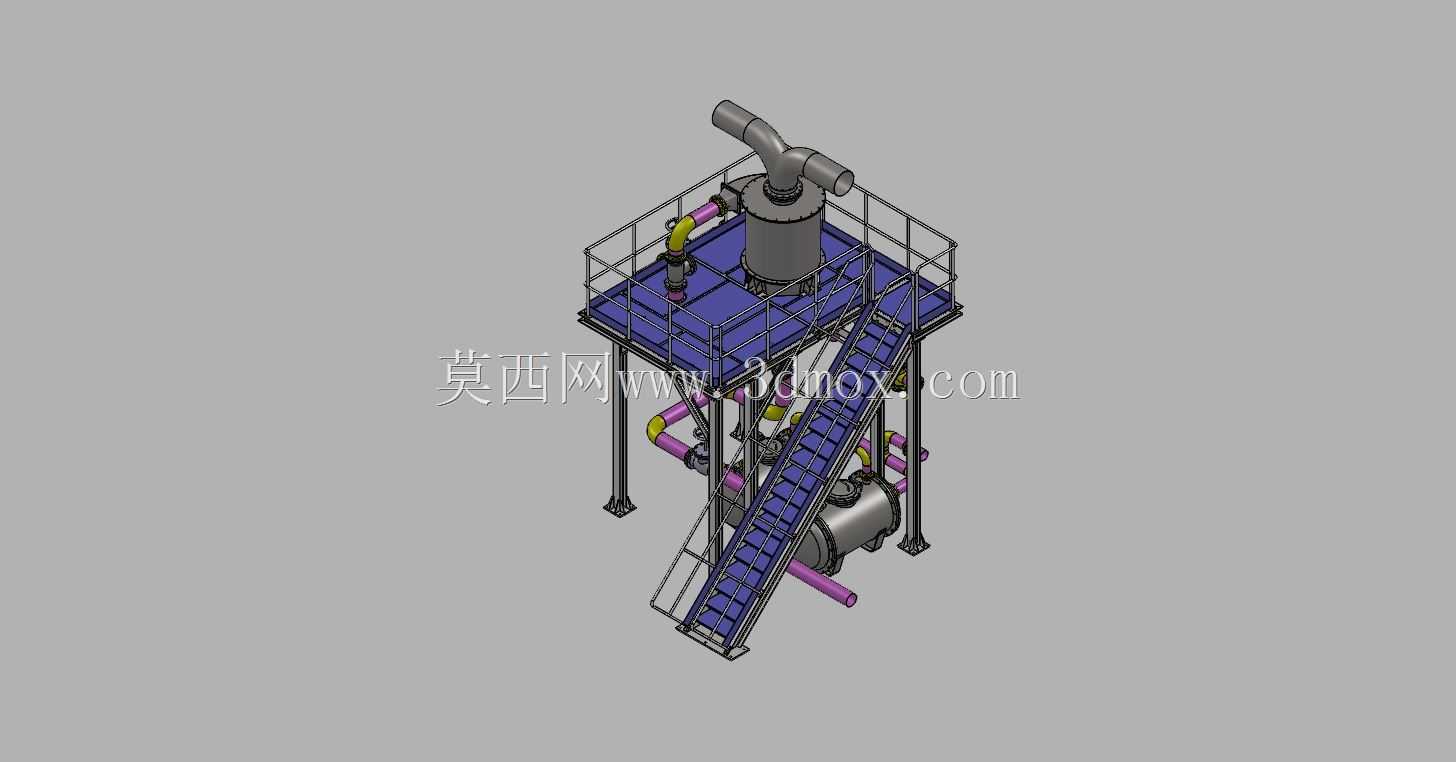

这套带斜梯与护栏的工业操作平台，主要应用于化工、食品加工、制药等行业的生产车间内，作为高位罐体、管道阀门的操作检修承载结构使用。日常生产中，操作人员可通过斜梯登上平台台面，完成罐体顶部阀门启闭、仪表参数读取、管道接口检修、易损件更换等作业，平台预留的操作空间可同时容纳2名操作人员开展常规巡检与维护工作，避免高位作业无依托带来的安全风险。从结构设计逻辑来看，平台采用型钢焊接框架作为主体承载结构，台面铺设防滑格栅板，避免积液、积尘造成的滑倒风险，四周设置高度符合安全规范的防护栏杆，栏杆底部加装挡脚板，防止工具、小零件从高位坠落伤及下方作业人员。配套的斜梯倾角控制在45度常规作业通行区间，踏步采用防滑花纹板制作，两侧设置连续扶手，满足人员上下通行及小件物料携带的通行需求，斜梯与平台主体采用螺栓加焊接的复合连接方式，既保证结构连接强度，也便于后期拆装移位。平台的支撑立柱采用方形型钢制作，底部设置安装底板，可通过膨胀螺栓与车间混凝土地面固定，也可根据现场工况搭配减震垫调整安装水平度，整体安装边界需预留斜梯通行空间、罐体及管道的安装检修空间，立柱间距经过载荷验算，可承载台面设备、操作人员及临时放置工具的总重量，避免结构形变。平台台面根据上方安装的罐体、管道走向预留了对应的开孔位置，管道可直接穿过台面连接上下工序设备，减少管道弯折带来的流阻损耗，罐体通过支座固定在平台台面的预设安装位上，配套的工艺管道沿平台下方的支撑管架排布，既规整管路走向，也避免管道悬空带来的应力集中问题。设计过程中充分考虑了现场安装的公差适配问题，各连接部位预留了一定的调节余量，可抵消地面不平整、设备安装尺寸偏差带来的装配问题，护栏的横杆间距、立柱高度均符合工业作业平台的安全规范要求，斜梯的踏步间距、扶手高度也匹配常规人员通行的人机工程尺寸，减少长时间上下通行的疲劳感。这类操作平台通常与工艺罐体、输送管道配套使用，作为生产系统中的高位操作承载单元，结构设计兼顾承载强度、通行安全性与安装便捷性，可根据不同的生产工艺需求调整台面尺寸、斜梯位置与护栏排布形式，适配不同车间的现场布局要求。
