框架式罐式储运槽罐结构设计

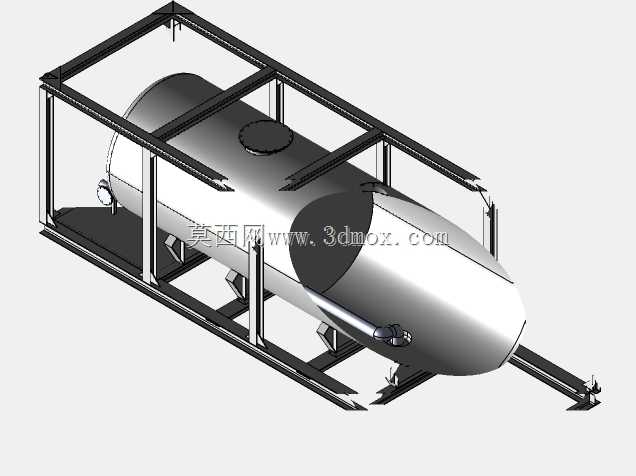

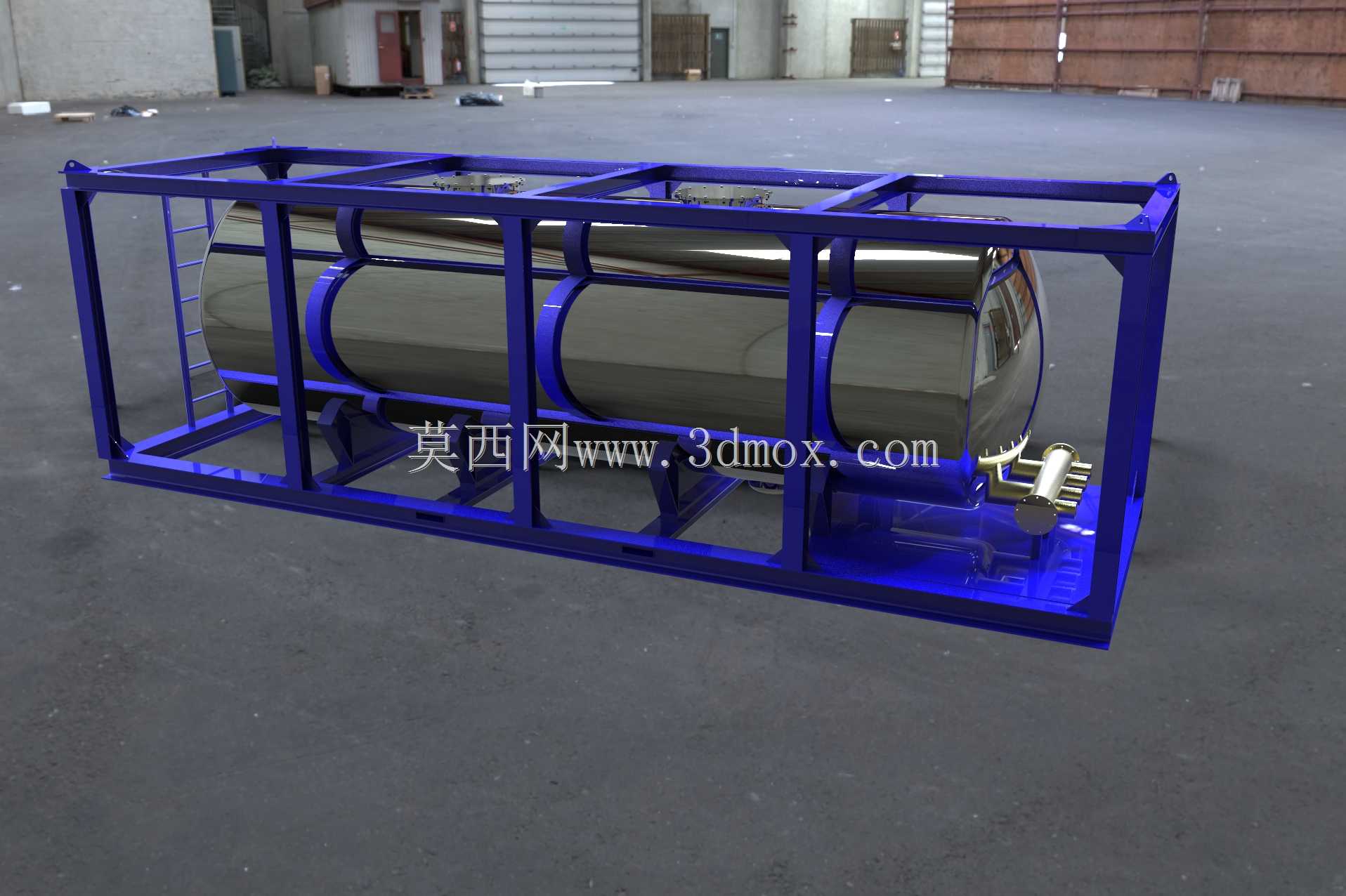

该槽罐采用框架承托式结构设计，核心应用于液态物料的多式联运场景，可适配公路货运、铁路编组运输以及标准集装箱堆场的堆码作业，无需额外定制工装即可完成吊装、堆存与转运衔接。罐体主体采用卧式圆柱承压结构，两端配置标准椭圆封头，这种结构形式能在同等壁厚条件下最大化承压能力，降低液态物料充装、运输过程中因压力波动产生的结构形变风险，罐体外部设置多道环形加强箍，进一步抵消运输途中因路况颠簸、液体晃动带来的径向载荷，避免罐体局部失稳。外部承载框架采用矩形型钢焊接成型，框架的长宽尺寸完全匹配标准集装箱的角件定位尺寸，框架四角设置标准集装箱角件，可直接与通用集装箱吊具、运输车辆锁止机构适配，无需额外制作转接吊具，大幅提升转运作业的通用性。框架侧面预留爬梯安装位，方便运维人员登顶完成充装口、排空阀、安全阀的日常巡检与操作，罐体端部集中布置管路接口，包含进料口、卸料口、排气阀以及液位检测接口，所有接口的安装位置均避开框架的受力主梁区域，避免管路受力变形，同时预留足够的操作空间，方便现场快速对接物料管路。设计过程中优先考虑载荷传递路径，罐体与框架之间采用鞍座式支撑结构，支撑位置对应罐体环形加强箍的安装位置，将罐体的自重、物料载荷以及运输过程中的冲击载荷直接传递到框架主梁上，避免罐体壁板直接承受集中载荷。框架底部设置整板式承托结构，可承接运输过程中可能出现的少量滴漏物料，避免污染运输载体，同时框架的竖向立柱、横向横梁的截面选型经过载荷校核，可满足多层堆码的承重要求，适配堆场常规堆高作业的载荷需求。罐体内部可根据储运物料的特性选择是否设置防浪板结构，针对低粘度易晃动的液态物料，加装防浪板可大幅降低运输途中液体晃动对罐体端板的冲击，提升运输过程的行驶稳定性。整个结构的安装边界完全遵循标准集装箱的外廓尺寸要求，可直接适配现有集装箱运输全链条的所有工装设备，无需对现有吊装、运输、堆存设施做任何改造，即可快速投入液态物料的跨区域转运作业，结构设计兼顾了承压可靠性、转运通用性与运维便捷性，可覆盖常规非强腐蚀类液态物料的中长途储运需求。
