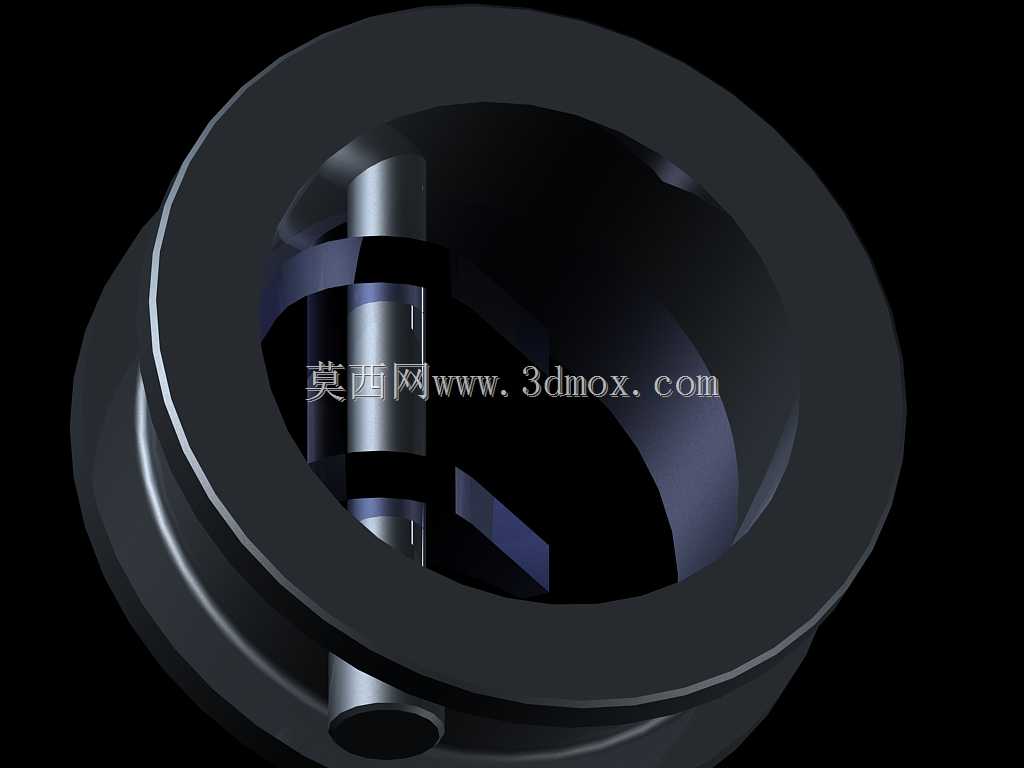

DN150对夹式150磅级止回阀结构设计

在工业管路系统的设计选型中，对夹式止回阀是占比极高的单向导通类阀件，这类阀件不需要额外的法兰配对支撑，直接夹持在两片管路法兰之间即可完成安装，相比传统法兰式止回阀，轴向安装尺寸更短，整体重量更轻，非常适合安装空间局促、管路载荷有限的工况场景，常见于给排水主管路、循环水系统、低压工艺流体输送、暖通空调水系统等场景中，核心作用是避免管路内的介质反向流动，防止下游介质倒流冲击上游设备，比如避免水泵停机时的水锤冲击、防止工艺介质反向窜流污染上游工段、避免管路内介质倒流引发的设备反转或者液位异常等问题。这款公称通径150毫米、压力等级150磅的对夹式止回阀，采用对夹薄型结构设计，整体外形为同轴圆柱结构，外圆轮廓适配对应压力等级的法兰螺栓孔分布圆，安装时不需要调整阀件的周向角度，只要对齐管路中心，穿入法兰螺栓均匀锁紧即可完成装配，安装容错率更高，现场施工的效率远高于带法兰的旋启式止回阀。从内部结构来看，这款阀采用了绕固定销轴摆动的阀瓣结构，阀瓣的密封面贴合阀体内腔的密封座，当介质正向流动时，介质压力推动阀瓣绕销轴向上翻转，阀件导通，介质可以顺畅从阀腔流过，流道的压损相对较小；当介质出现反向流动趋势时，阀瓣在介质反向压力和自身重力的共同作用下快速回落，贴合密封座切断流道，阻断介质反向流动，这种结构的止回阀动作响应速度快，不需要额外的执行机构驱动，完全依靠介质自身的压力和流向变化实现自动启闭，日常运行几乎不需要额外维护。设计这类阀件的时候，首先要确认安装边界的轴向尺寸，150磅级DN150规格的对夹止回阀，轴向厚度要匹配对应法兰的密封面间距，避免安装时法兰锁紧后阀件被压变形，或者密封面压合不到位出现泄漏；其次阀瓣的摆动行程要做限位设计，避免阀瓣开启角度过大卡滞在阀腔内部无法回位，销轴的配合间隙要控制在合理范围，既要保证阀瓣摆动灵活无卡涩，也要避免间隙过大导致阀瓣摆动时出现偏磨，长期运行后密封失效。另外阀腔内部的流道要做圆滑过渡处理，减少介质流动时的湍流和压损，避免介质中的固体杂质在阀腔内部沉积，影响阀瓣的正常动作。这类对夹式止回阀因为结构紧凑，安装时不需要考虑阀体自身的支撑，只需要保证两侧管路法兰的同轴度，避免法兰错位导致阀件受力不均，在水平管路和垂直管路（介质自下而上流动）中都可以安装使用，适用的介质包括清水、油品、低腐蚀性的工艺流体等，在常规工业管路系统中的适配性极强，是管路设计中非常常用的单向导通阀件选型方案。
