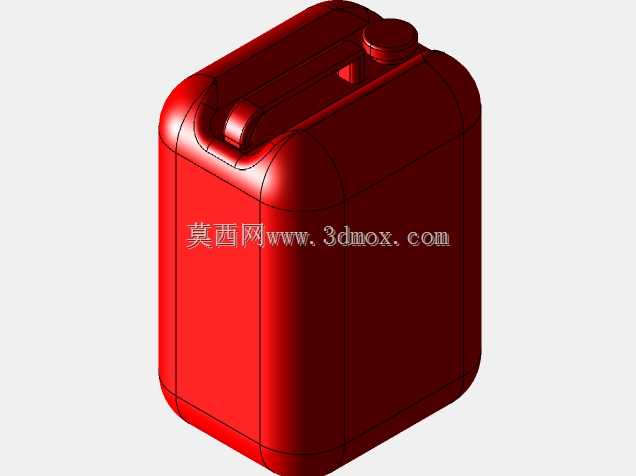

三十升立式便携储液塑料桶结构设计

这款30升容量的立式储液桶，日常可覆盖化工溶剂短途转运、车间切削液临时存储、农用植保药剂配比盛装、户外作业饮用水储备等多类场景，方形结构的设计初衷，是为了在仓储堆码时最大化利用托盘与货架的平面空间，相比同容量圆桶能减少约22%的堆码间隙，堆叠三层时侧边受力也更均匀，不会出现圆桶常见的侧向滑移问题。桶身顶部集成的一体式提手，做了内凹式的弧度处理，握持位置的壁厚比桶身主体厚1.8mm，单人搬运时受力点贴合手掌虎口位置，即使满液状态下长时间提运，也不会出现硌手或提手根部应力开裂的问题，注液口设置在提手旁侧的凸起位置，口径适配常规的工业液体导流管，倾倒时不会因为桶内进气不畅出现液体喷溅的情况。从结构设计逻辑来看，桶身所有转角位置都做了R12到R25不等的圆弧过渡，没有直角锐边，一方面是为了适配吹塑成型的工艺要求，避免原料在模具型腔里出现填充不均的问题，另一方面也能消除直角位置的应力集中点，在满液跌落测试时，圆弧转角能分散落地瞬间的冲击力，降低桶身开裂漏液的概率。桶身侧壁做了四道内凹的加强筋，沿着桶体高度方向均匀分布，不需要额外增加桶壁整体厚度，就能提升桶身的环向刚度，满液状态下用叉车臂横向托举桶身中部，侧壁变形量能控制在3mm以内，不会出现鼓胀变形的问题。尺寸边界上，这款桶的底面长宽控制在340mm*290mm，整体高度含盖为480mm，刚好适配市面上标准的1200mm*1000mm工业托盘，单层可以整齐摆放12个，堆码时上层桶的底部凸起卡槽刚好卡入下层桶的顶部内凹位置，不需要额外绑带就能保证堆垛稳定性。桶盖采用的是螺纹旋紧结构，配合内置的密封胶圈，拧紧后可以达到IP65的密封等级，即使桶身倾倒放置，也不会出现液体渗漏的情况，完全满足危化品短途转运的密封要求。在实际选型适配时，这类储液桶可以根据存储介质的不同，更换不同材质的密封胶圈，盛装弱酸碱溶剂时选用三元乙丙胶圈，盛装油性介质时更换丁腈胶圈，不需要改动桶身主体结构就能适配不同的使用需求，桶身预留的标签粘贴位置做了微磨砂平面处理，粘贴介质标识标签后不会因为桶身弧度出现标签翘边脱落的问题，方便车间现场的介质分类管理。
