DIN2982标准半螺纹管路对接接头

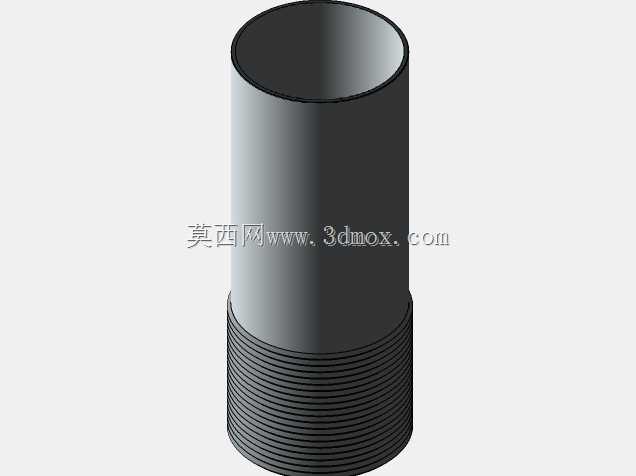

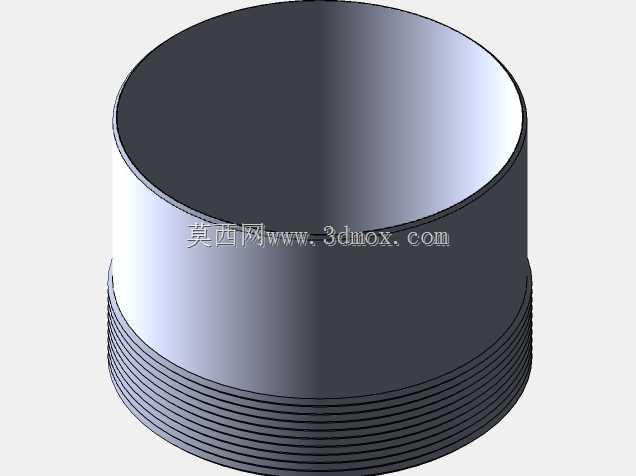

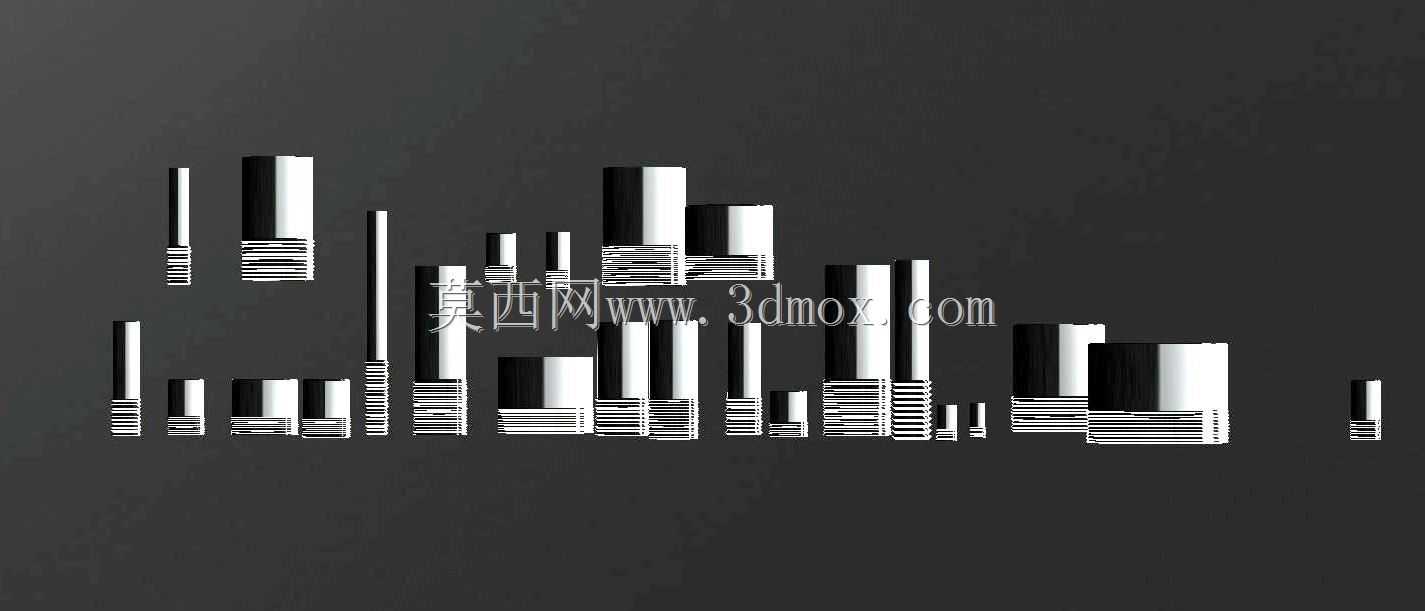

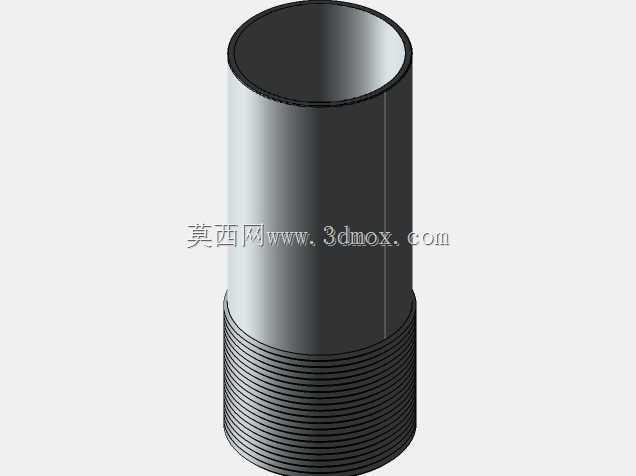

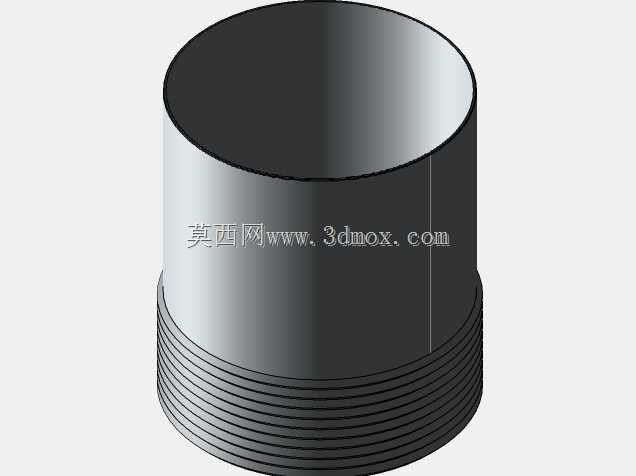

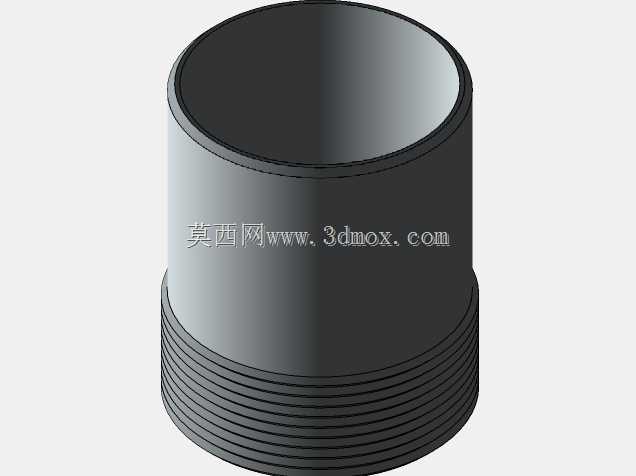

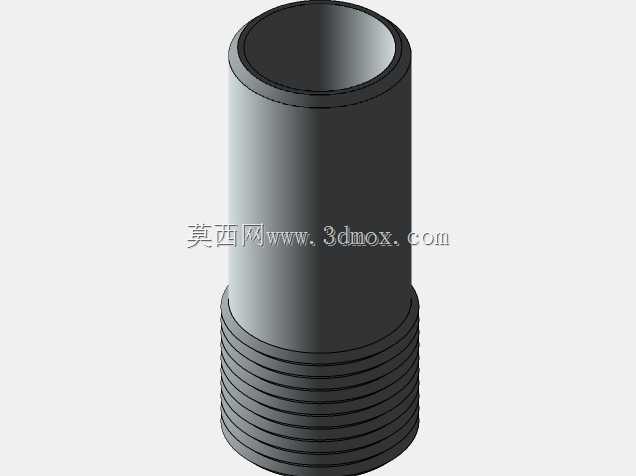

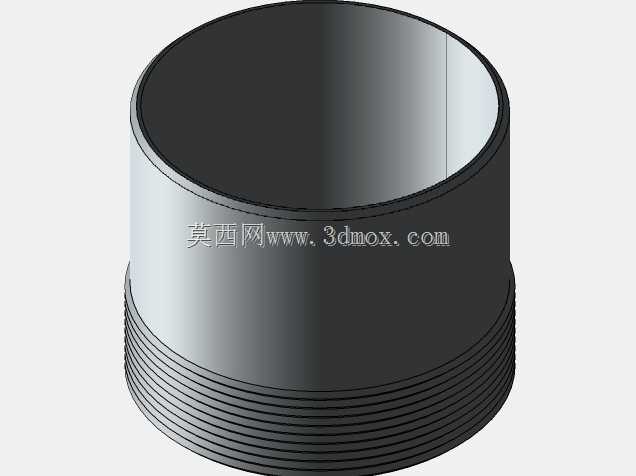

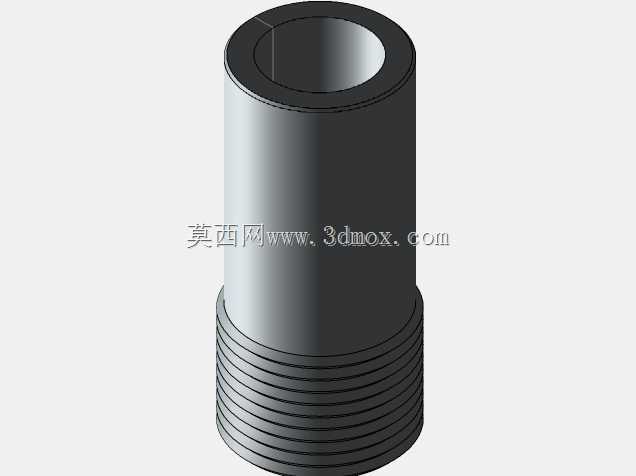

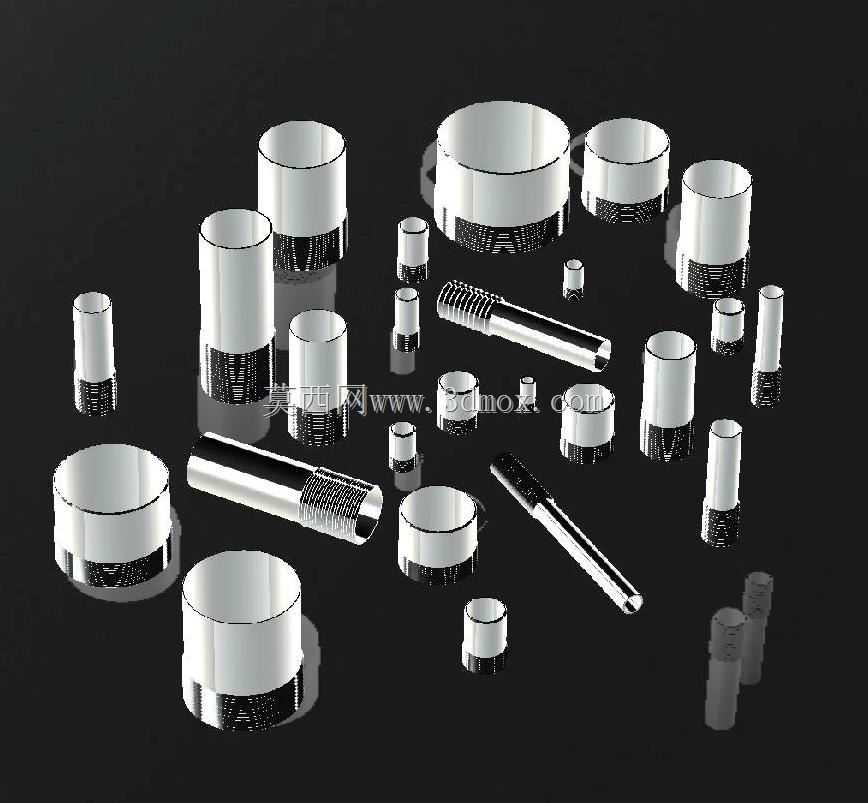

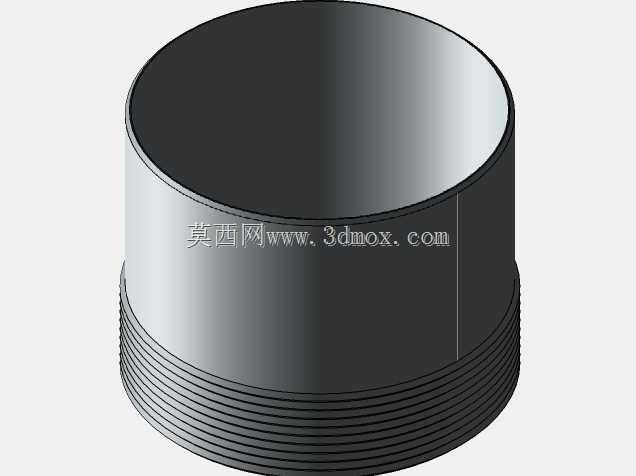

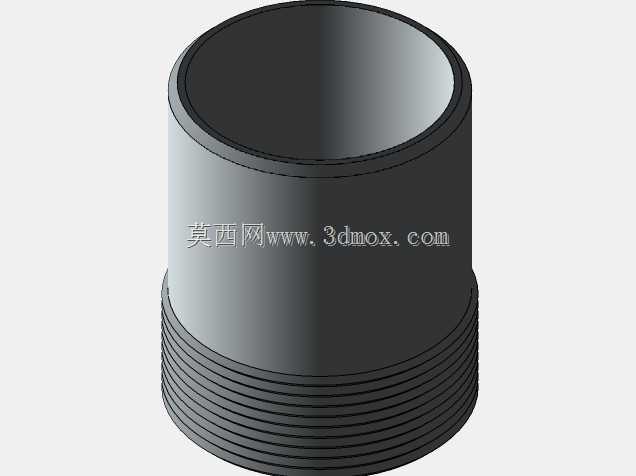

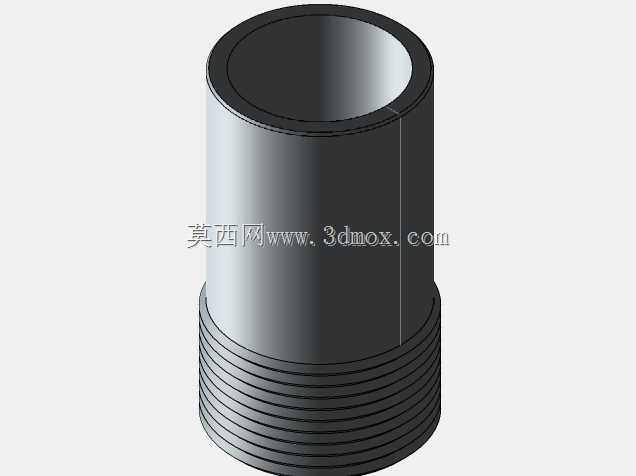

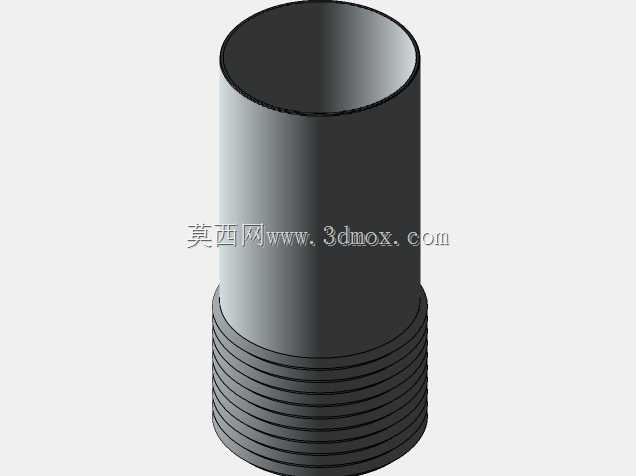

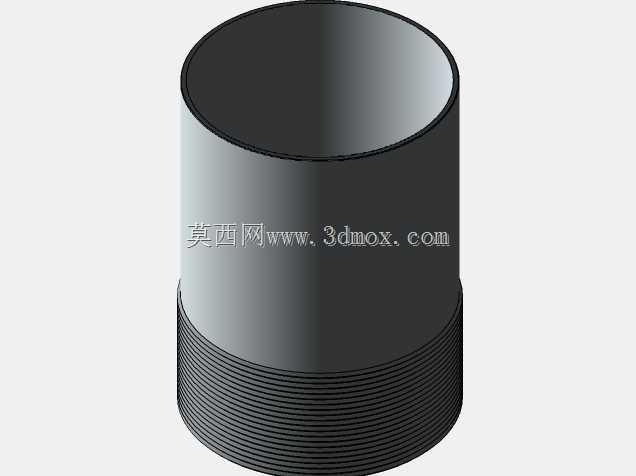

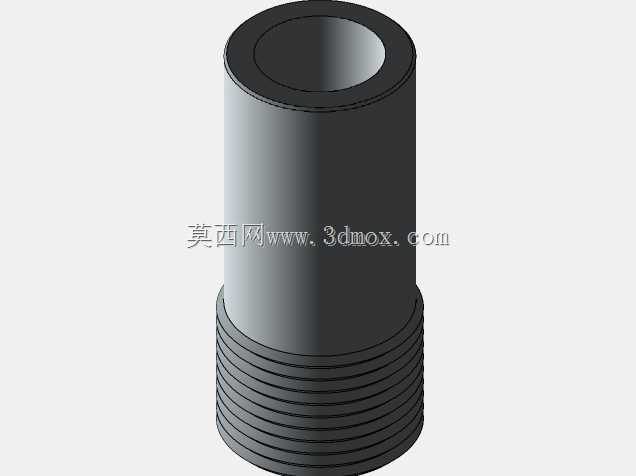

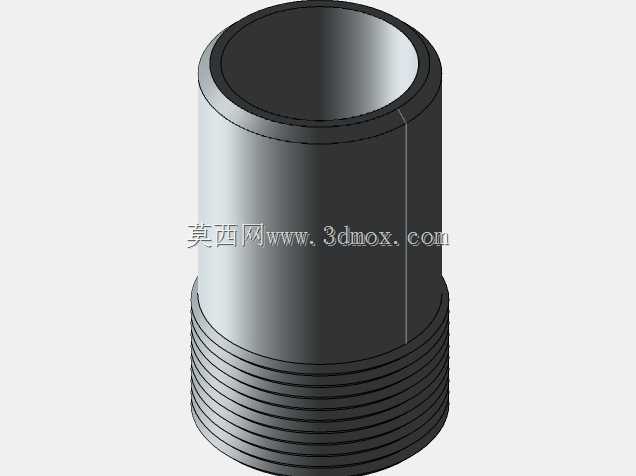

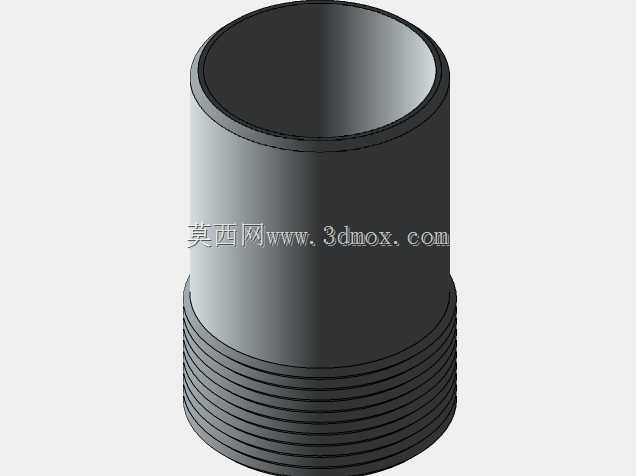

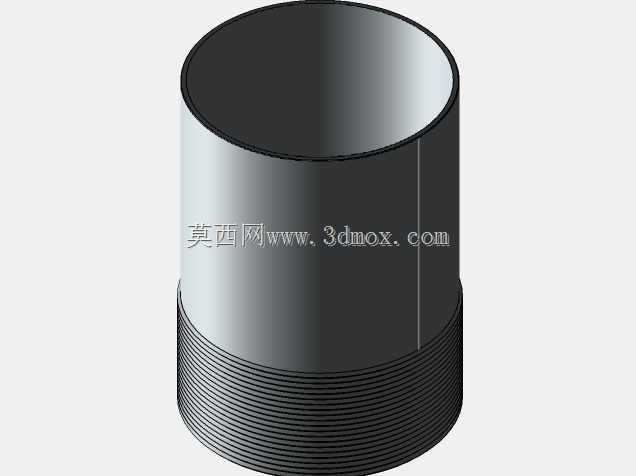

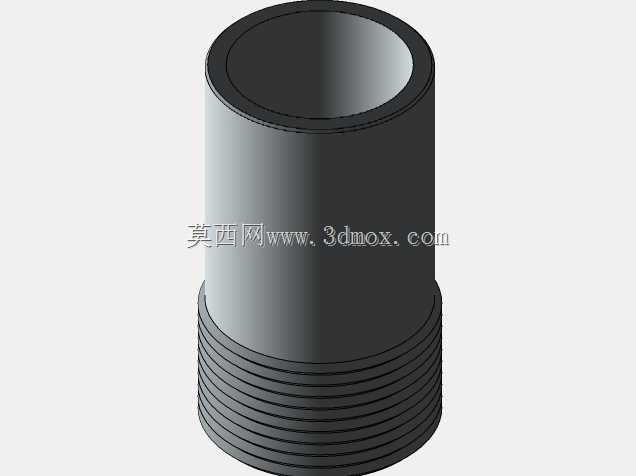

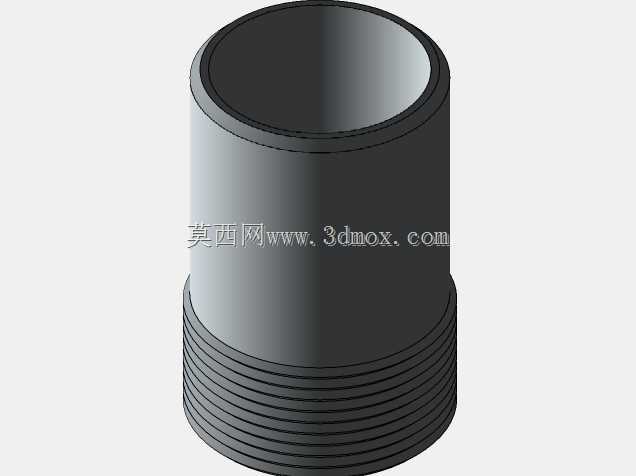

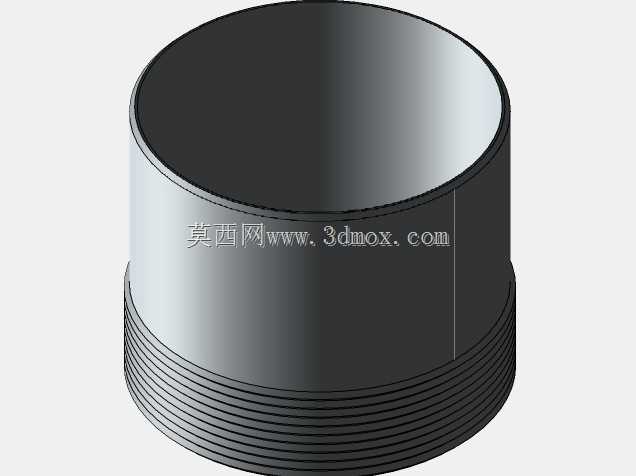

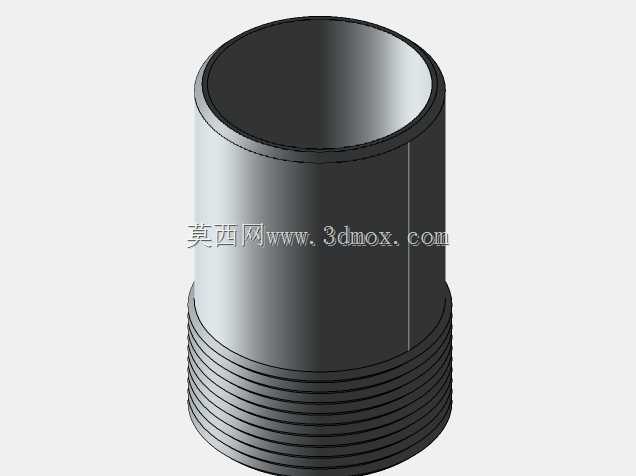

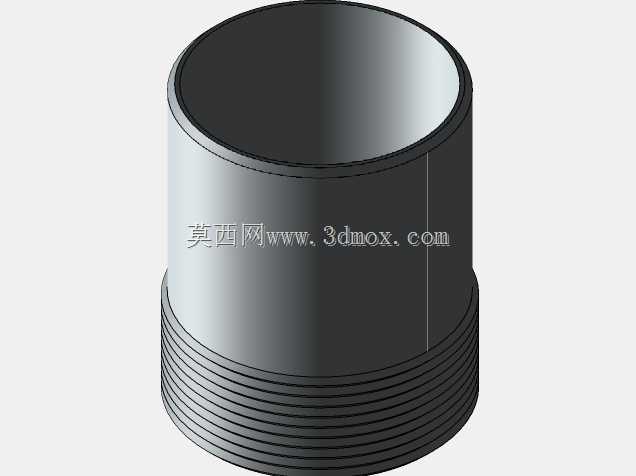

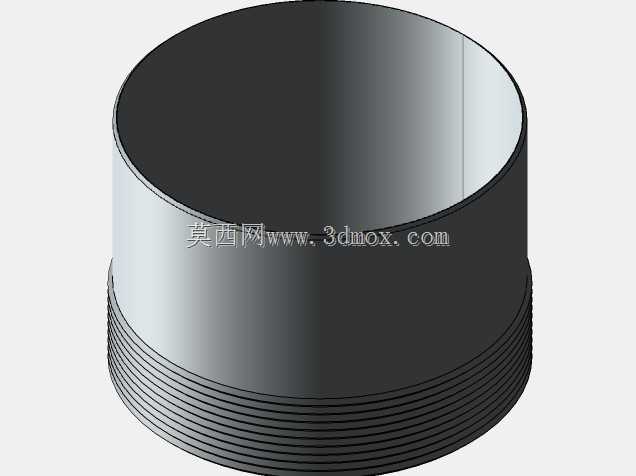

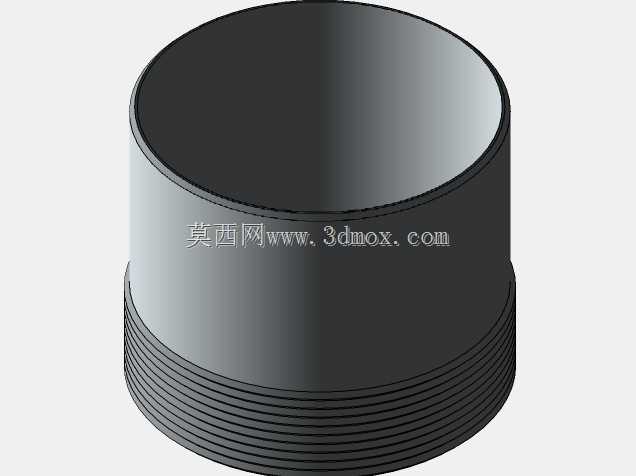

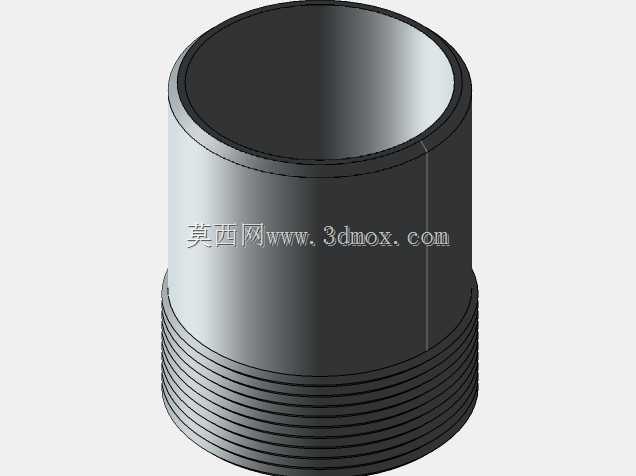

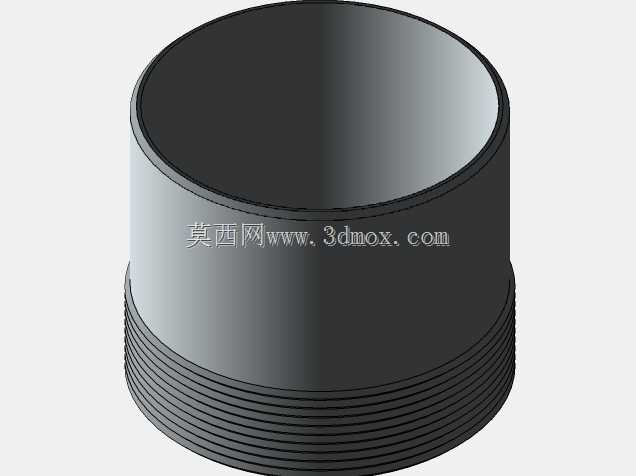

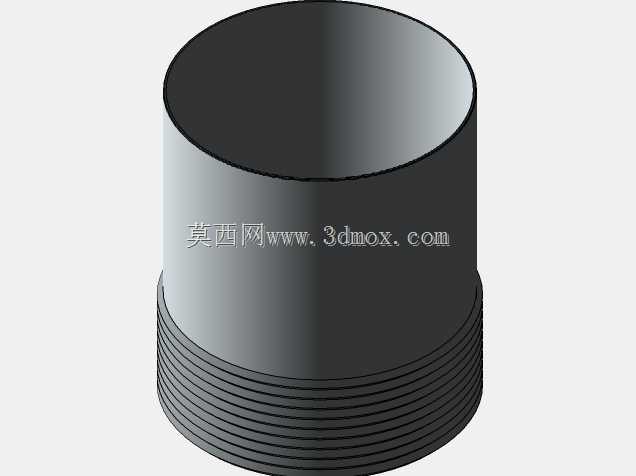

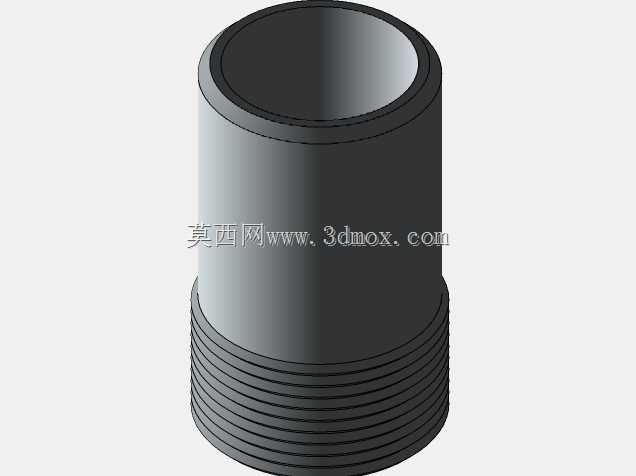

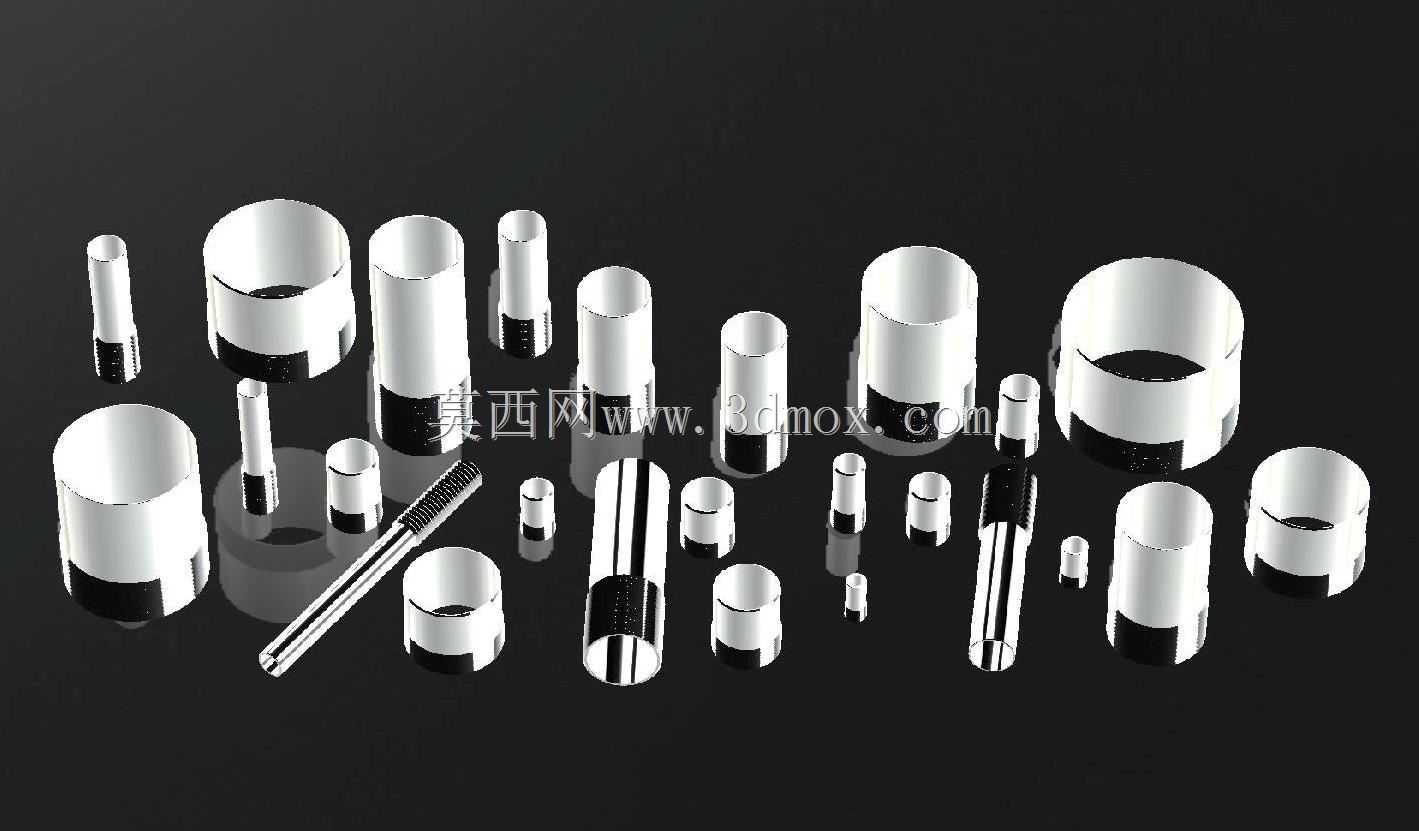

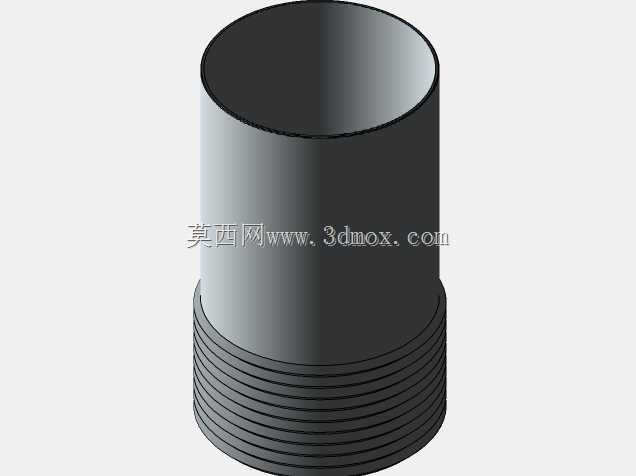

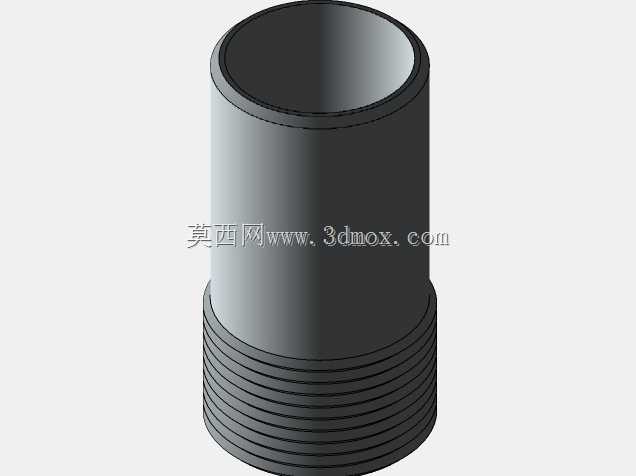

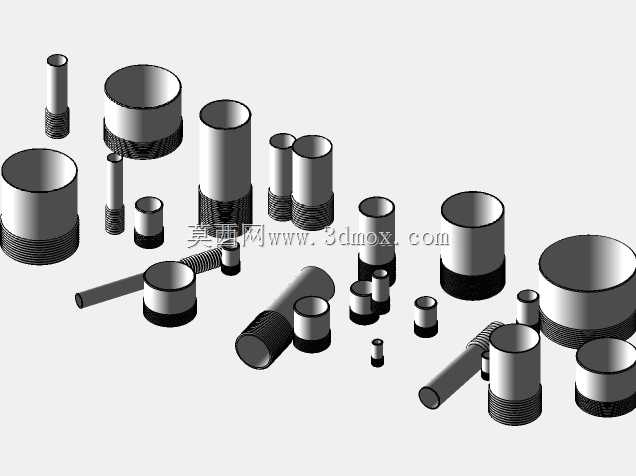

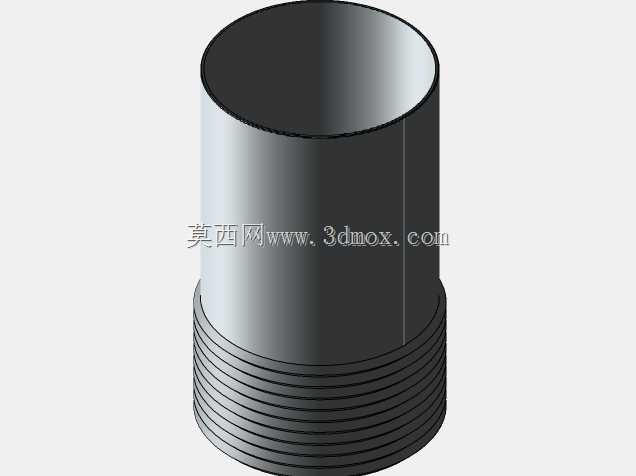

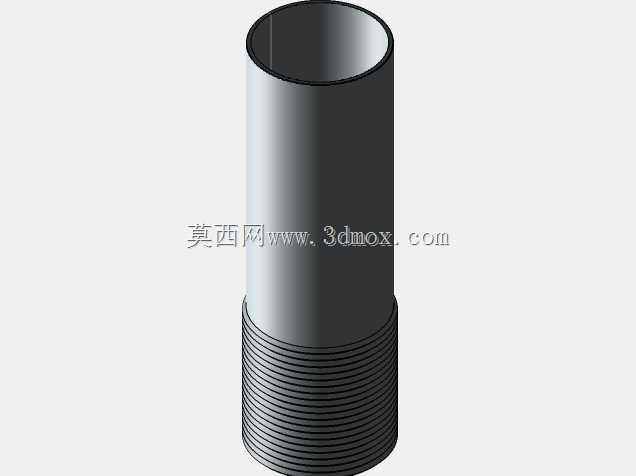

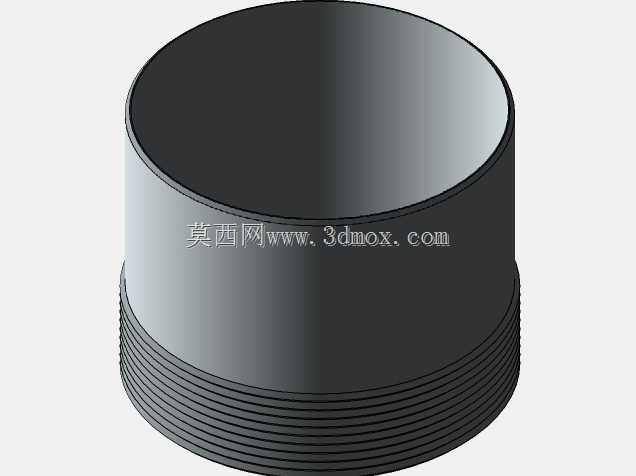

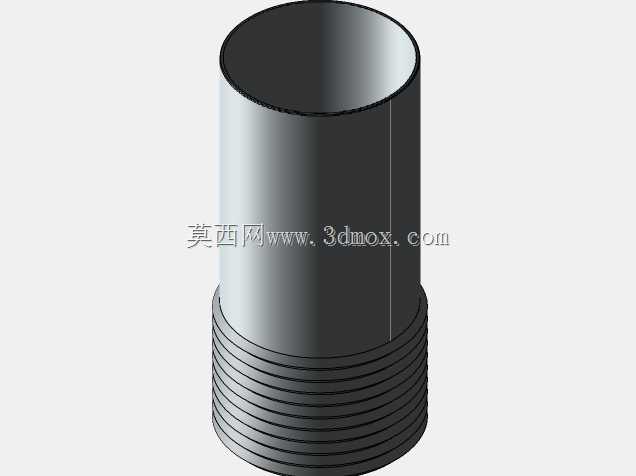

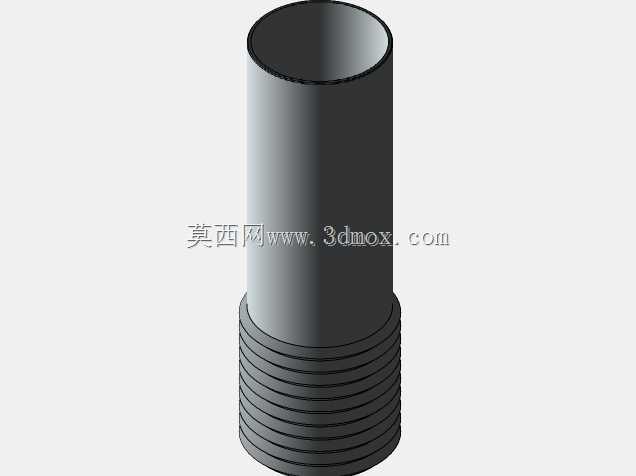

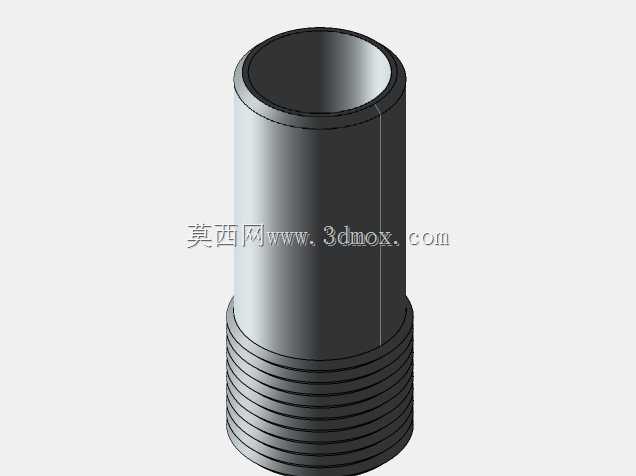

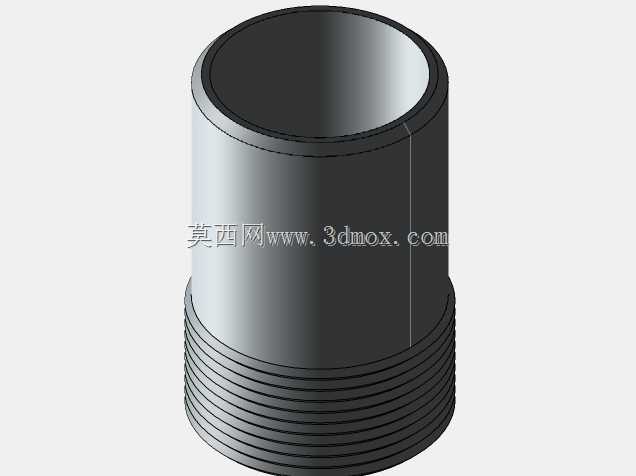

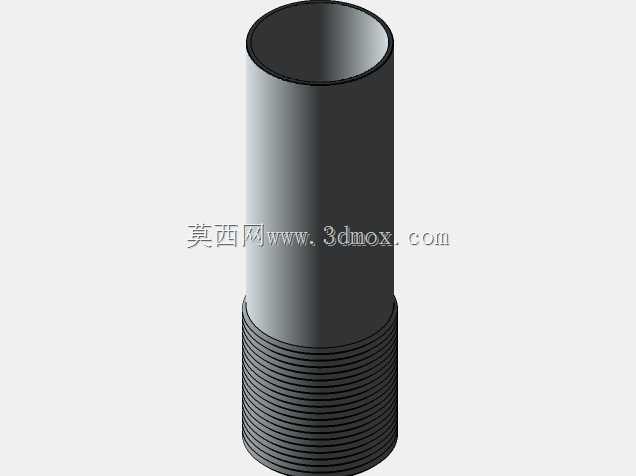

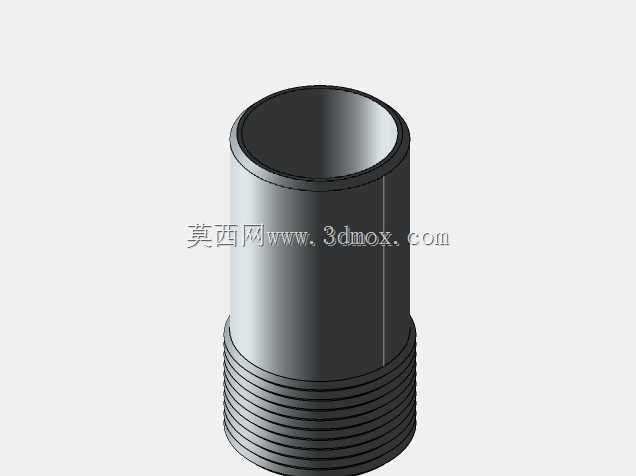

在工业流体输送管路系统的搭建与改造作业中，半螺纹接头是兼顾刚性连接与可拆卸需求的核心连接件，这套符合DIN2982标准的接头覆盖了多规格通径尺寸，可适配不同公称直径的管路布设场景，从车间压缩空气支管路、小型液压回路到民用给排水的支管接驳，都能找到对应规格的接头完成装配。这类接头采用一端焊接、一端螺纹的连接形式，焊接端可与金属管路实现永久性刚性固定，避免长期运行中出现接口松脱渗漏，螺纹端则可与带内螺纹的阀门、仪表、设备接口实现快速拆装，方便后期管路维护、元件更换时的拆卸作业，无需对整段管路进行切割破坏。从设计逻辑来看，接头的主体结构采用等径通腔设计，内壁无突兀变径台阶，可最大程度降低流体流经时的局部阻力损失，减少管路系统的压损，避免输送高粘度流体时出现介质滞留堆积的问题；接头的螺纹端采用标准管螺纹牙型，牙距与牙型角严格匹配通用管螺纹规范，拧紧后可依靠螺纹副的紧密贴合实现密封，配合生料带或密封胶使用可满足多数中低压工况的密封要求，焊接端则预留了足够的焊接收缩余量，避免焊接过程中热变形导致的接口同轴度偏差，保证管路连接后的直线度。不同规格的接头长度、外螺纹长度、焊接端外径都对应不同的管路公称通径设置，安装时焊接端需插入管路端口预留1-2mm的焊根间隙，保证焊料可充分填充接缝形成完整焊道，螺纹端的拧入深度需控制在螺纹有效长度的三分之二以上，避免螺纹啮合不足导致的承压能力下降。在化工管路、暖通循环水系统、气动控制回路的布设中，这类接头常被用于管路末端与仪表、阀门的过渡连接，既可以通过焊接端保证与主管路的连接强度，又能通过螺纹端快速对接后续元件，相比全螺纹接头减少了螺纹连接点的数量，降低了渗漏风险，相比全焊接接头又保留了可拆卸维护的空间，是管路系统中平衡连接可靠性与维护便捷性的关键配件。建模过程中对不同规格的接头进行了参数化处理，各规格的尺寸参数严格遵循DIN2982标准的公差要求，螺纹牙型、焊接端坡口角度都按照实际加工工艺进行了还原，可直接用于管路装配的干涉检查、管路走向模拟，也可作为工装设计时的接口参考元件。
