重型可调式管子夹持管钳结构设计

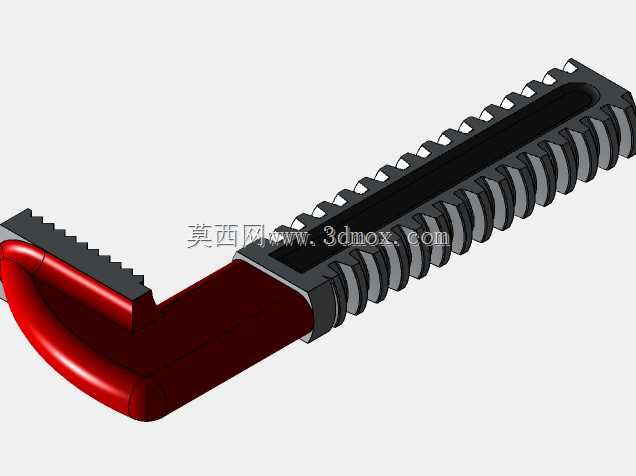

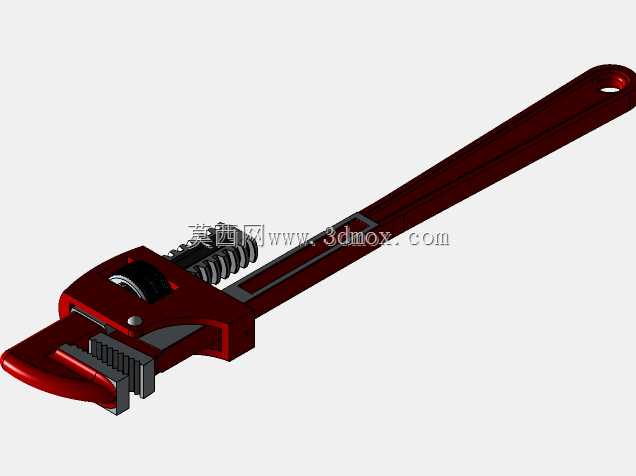

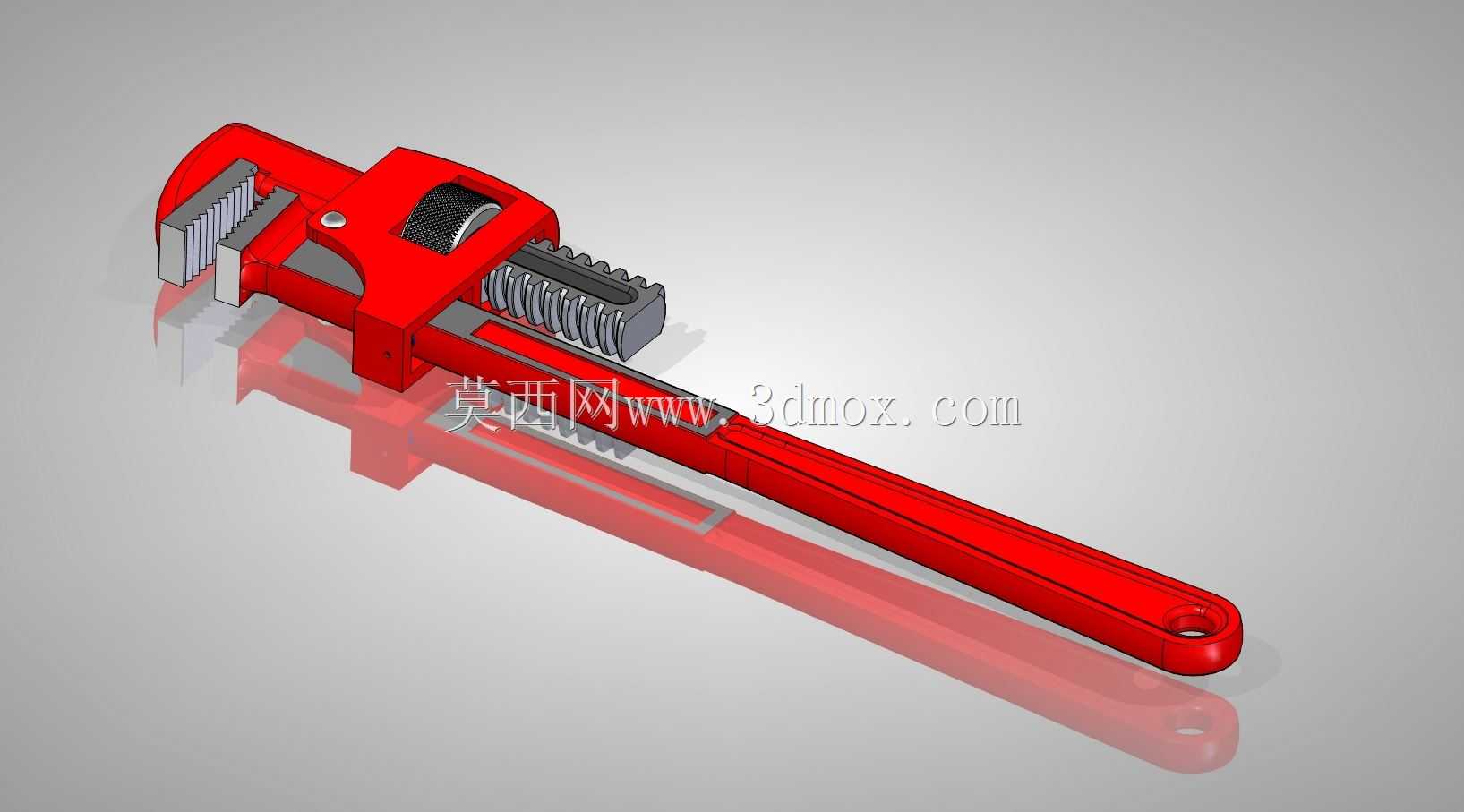

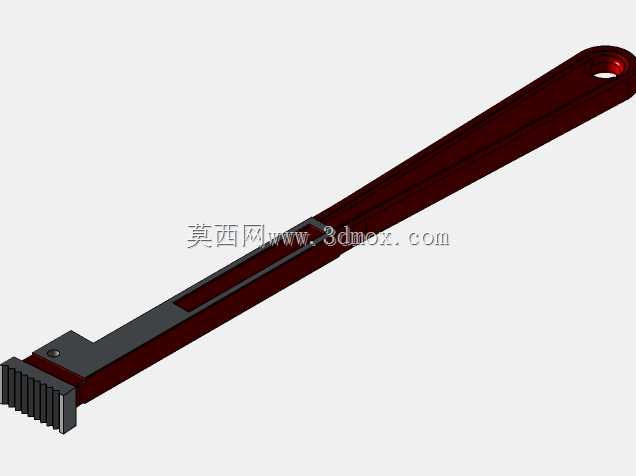

在民用给排水施工、工业油气管道铺设、设备管路维保等作业场景中，管钳是管路拆装作业里不可替代的手动夹持工具，区别于普通固定开口扳手，它能适配不同外径的圆形管件，通过钳口的咬合结构传递扭矩，完成金属管、复合管的螺纹对接与拆卸作业。这款管钳的整体结构采用长杠杆式布局，钳身主体为一体式铸钢基体，活动钳头通过齿条导轨与固定钳身配合，调节螺母套嵌在钳身中部的螺纹段上，转动调节螺母即可驱动活动钳头沿导轨平移，实现钳口开口尺寸的连续调整，可覆盖常规小口径到中等口径的圆形管件夹持需求，钳口咬合面采用淬硬处理的锯齿结构，齿形朝向与管件转动受力方向反向设计，施加扭矩时锯齿会随受力增大逐步嵌入管件表层，避免施力过程中出现打滑脱开的问题。从结构设计逻辑来看，固定钳头与长手柄为一体化成型结构，保证杠杆受力时的整体刚性，活动钳头与齿条的配合面做了耐磨涂层处理，长期调节使用不会出现导轨间隙过大导致的钳口歪斜问题，手柄尾部设计有挂孔，方便作业现场的工具悬挂收纳，同时手柄表面做了防滑的肌理处理，沾有油污或水渍的工况下也能保证握持摩擦力。实际作业中，管钳的夹持力来自杠杆力臂的放大作用，长手柄的长度设计匹配常规手动施力的扭矩上限，既不会因为力臂过短导致施力费力，也不会因为力臂过长造成扭矩过载拧裂薄壁管件，钳头的开合行程预留了足够的调节余量，面对带防腐层的复合管、不同壁厚的金属管都能找到合适的夹持位置，钳身的整体外形做了圆角过渡处理，避免作业过程中尖锐棱角划伤操作人员。安装边界方面，这款管钳的整体外轮廓适配常规工具包的收纳尺寸，钳头部分的厚度设计可以伸入狭窄的管路安装间隙，完成靠墙、贴近设备基座位置的管件拆装作业，活动钳头的行程限位结构做了隐藏式设计，不会在调节过程中出现钳头脱出的问题，调节螺母的外圈做了滚花处理，戴劳保手套操作时也能顺畅转动调节开口大小，钳口的锯齿深度经过优化，既能保证足够的咬合摩擦力，又不会过度损伤管件表层的镀锌层或防腐涂层，减少管路安装后的锈蚀隐患。
