DIN25规格手动直通式球阀结构设计

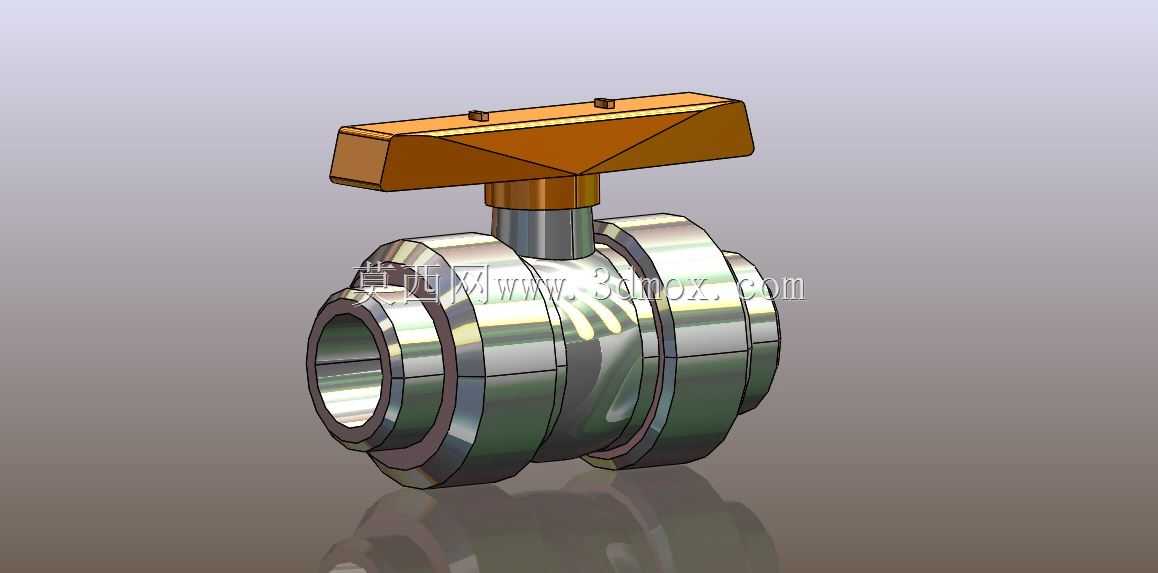

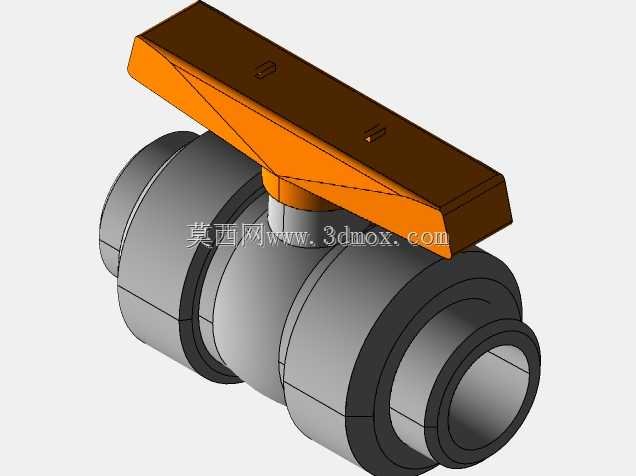

这款DIN25规格的手动球阀，主要适配公称通径25mm的工业管路系统，在净水处理管线、小型化工介质输送支路、暖通空调水循环管路、气动控制回路中都有广泛应用，核心作用是通过手柄的90度旋转，快速实现管路通路的截断或者连通，相比闸阀、截止阀类产品，开关动作行程短，操作力矩小，全开状态下流道几乎无缩径，介质流经的压力损失极低，适合对通流效率要求较高的工况。从结构设计来看，采用两片式阀体组合结构，左右阀体通过螺纹旋合拼接，中间夹持金属球体，球体与阀体接触面设置密封环，保证关闭状态下的零泄漏，这种结构的优势在于后期维护时无需将整个阀门从管路上完全拆下，只需松开阀体连接螺纹即可更换内部密封件与球体，大幅降低现场运维的工作量。手柄采用扁平式T型设计，表面做防滑结构处理，操作人员无需额外辅助工具，徒手即可完成开关操作，手柄与阀杆采用扁方配合连接，避免长期操作出现打滑松脱，阀杆处设置多级密封填料，防止介质从阀杆转动间隙向外渗漏。安装边界方面，两端采用标准管螺纹连接结构，无需额外焊接法兰，直接与同规格的管路螺纹旋合即可完成装配，整体轴向长度紧凑，不会在管路中占用过多安装空间，适合排布密集的管线支路使用。设计过程中重点考虑了操作的直观性，手柄方向与管路通路方向平行时为全开状态，垂直时为全关状态，现场巡检人员无需凑近查看阀位标识，远距离即可判断阀门的开关状态，避免误操作引发的生产事故。球体采用高精度加工，表面粗糙度控制在较低水平，转动过程中与密封件的摩擦阻力小，长期使用也不会出现卡涩问题，密封件可根据输送介质的特性更换不同材质，适配水、气体、弱腐蚀性液体等多种介质的输送控制需求。
