带CFD流场分析的三通式球阀结构

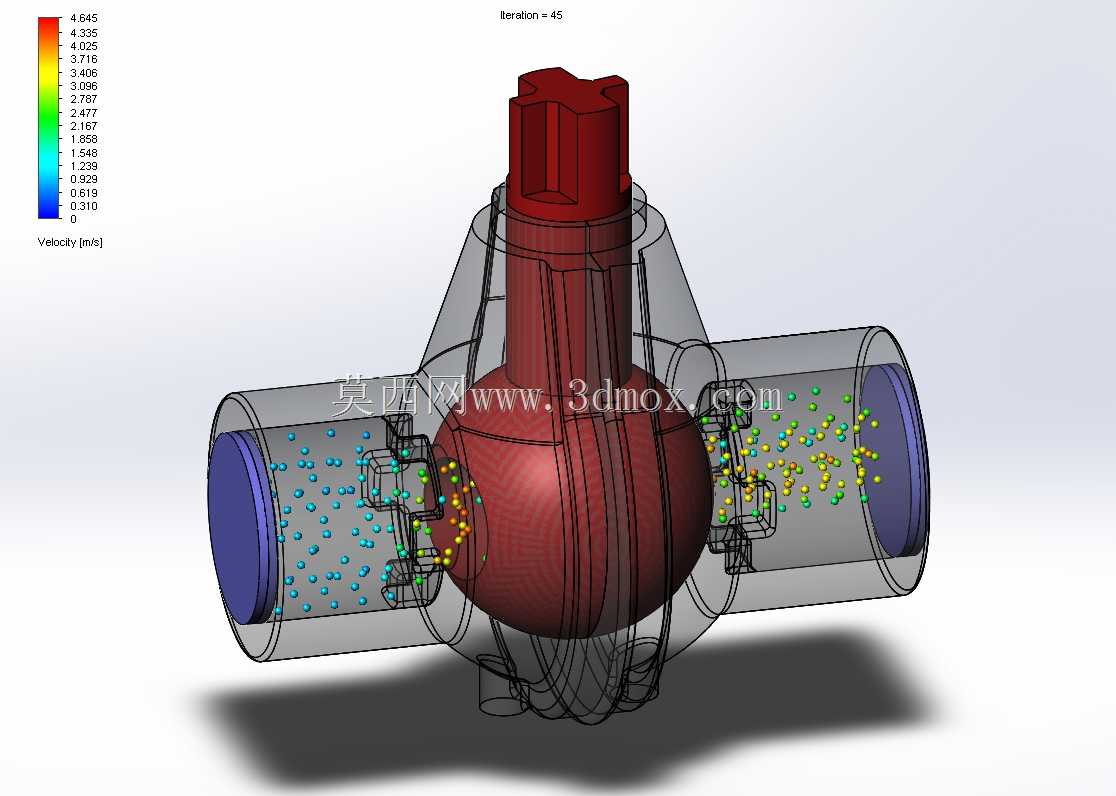

在化工流体输送、市政供水管网、工业循环冷却系统这类需要精准管控介质通断与流向的场景里，三通球阀的选型与结构合理性直接决定整个管路系统的运行稳定性，很多现场出现的阀内冲蚀、流阻过大、启闭卡涩问题，追根溯源都和前期设计阶段未做流道合理性验证有关。这款三通球阀的结构设计，核心围绕介质分流、合流工况下的流态优化展开，球体采用T型通径结构，可实现三个接口之间的不同连通模式切换，满足管路中介质换向、旁路分流、混合输送的实际需求，区别于常规两通球阀仅能做通断控制的功能局限。设计阶段同步完成了计算流体动力学模拟，通过可视化的流速云图可以直观看到，介质从单侧入口进入阀腔后，在球体流道内的流速分布梯度，靠近流道壁面的区域流速较低，流道中心区域流速达到峰值，在球体与阀座的配合间隙处没有出现明显的涡流滞止区，这一设计能有效减少介质中固体颗粒对阀体内壁的冲蚀磨损，也能降低阀门全开状态下的管路压损，避免系统输送能耗不必要的升高。从安装边界来看，阀门两端采用标准法兰连接结构，接口通径符合常规工业管路的配套尺寸，阀体外部的加强筋布局兼顾了承压能力与铸件成型工艺性，阀杆部位的密封结构预留了足够的填料安装空间，可适配不同温度、压力等级的密封填料选型，上部的阀杆驱动端采用标准方头结构，可直接配套手动手柄、气动执行器、电动执行机构，不需要额外做连接转接件，能适配不同自动化程度的管路改造需求。在结构细节上，阀腔内部的过渡圆角全部做了圆滑处理，没有直角突变结构，一方面能减少流道突变带来的局部阻力，另一方面也能避免介质残留导致的阀腔结垢、腐蚀问题，球体与阀座的密封面采用球面配合结构，密封比压分布均匀，在频繁启闭的工况下也能保持稳定的密封性能，不会出现内漏问题。针对含杂质的流体工况，流道入口处的结构设计也预留了加装滤网的空间，可根据实际输送介质的清洁度需求选配过滤组件，避免大颗粒杂质进入球体与阀座的配合面造成密封面划伤。整个结构的壁厚设计按照公称压力等级做了等强度校核，在保证承压能力达标的前提下尽可能压缩了阀体的整体体积，减少安装占用空间，也能降低阀门自身的重量，方便现场安装与后期维护拆卸。
