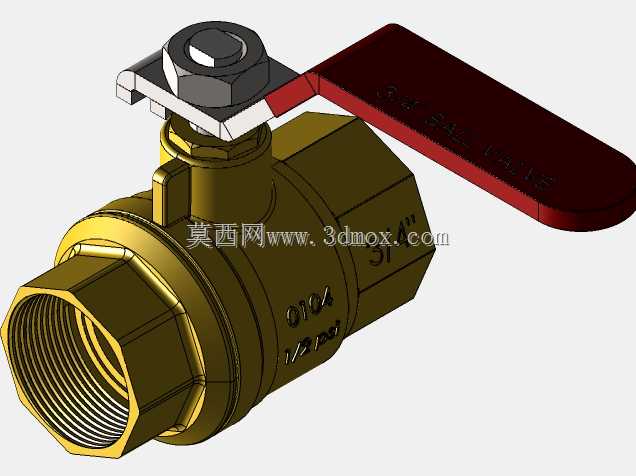

3/4英寸内螺纹手动铜制球阀结构设计

这款3/4英寸规格的手动铜球阀，主要面向民用给排水、小型工业循环水、低压气动管路、户内燃气支路等场景做通断控制使用，日常工况下承担管路介质截断、导通的核心功能，不做流量调节用途，避免长期半开状态导致密封面被介质冲蚀损坏。从结构设计逻辑来看，整体采用两片式阀体组合结构，阀体选用黄铜锻压成型材质，相比铸造铜件内部组织更致密，承压能力更强，也能避免铸造砂眼带来的渗漏隐患，公称通径对应DN20规格，两端内螺纹连接符合常规管螺纹标准，安装时无需额外焊接法兰，直接缠绕生料带与同规格管路旋合即可，适配多数民用、小型工业支路的安装空间，整体安装长度控制在常规同规格球阀的通用尺寸范围内，不需要额外调整管路预留间距，替换旧阀时可以直接对位安装，不用改动现有管路布局。

手柄部分采用扁钢冲压外包绝缘塑层的结构，手柄长度经过力矩核算，普通人手无需借助额外工具就能完成全开全关操作，手柄表面压制的开关方向标识清晰，日常巡检时可以直观判断阀门当前启闭状态，避免误操作。阀杆部位采用下装式结构，即使阀杆处的密封填料出现磨损，也可以在管路带压状态下逐步压紧填料压盖完成密封修复，不需要把整个阀门从管路上拆下来，大幅降低后期维护成本。球体部分采用铜质基体表面镀硬铬处理，密封面粗糙度控制在较低水平，和阀座的四氟密封件配合时，启闭扭矩小，密封性能可靠，在额定压力范围内可以做到零泄漏。

设计过程中重点考虑了安装边界的适配性，阀体两端的螺纹同轴度做了严格公差控制，避免安装后出现管路别劲导致的阀体应力开裂，手柄旋转90度即可完成全行程启闭，旋转范围内没有多余的结构凸起，不会和周边管路、支架产生干涉，即使在管路排布密集的弱电井、设备夹层等狭小空间内，也能顺利完成操作。整体结构没有多余的复杂零件，拆解后仅包含阀体、球体、阀座、阀杆、密封填料、压盖、手柄几个核心部件，备件通用性强，后期更换易损件时不需要采购专用配件，常规五金渠道的同规格密封件就能完成替换，适配日常运维的备件采购需求。在实际选型应用中，这款阀适配常温清水、压缩空气、低压燃气、非腐蚀性轻质油品等介质，不适用于高温蒸汽、强腐蚀性酸碱介质的管路，选型时需要注意介质温度、压力参数和阀门额定参数匹配，避免超工况使用导致密封失效或者阀体损坏。
