4500Nm扭矩倍增器配套双动支撑结构

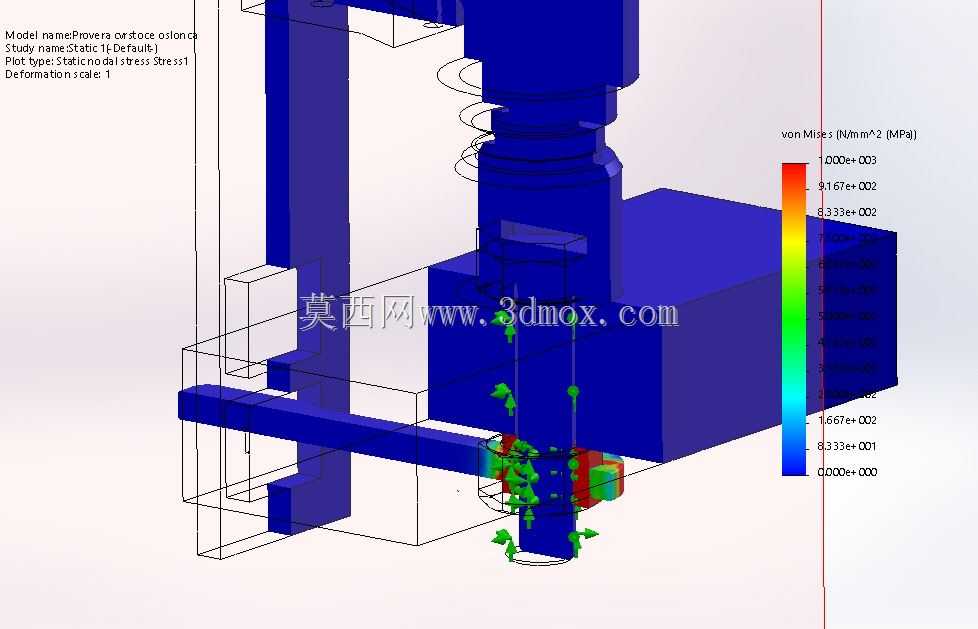

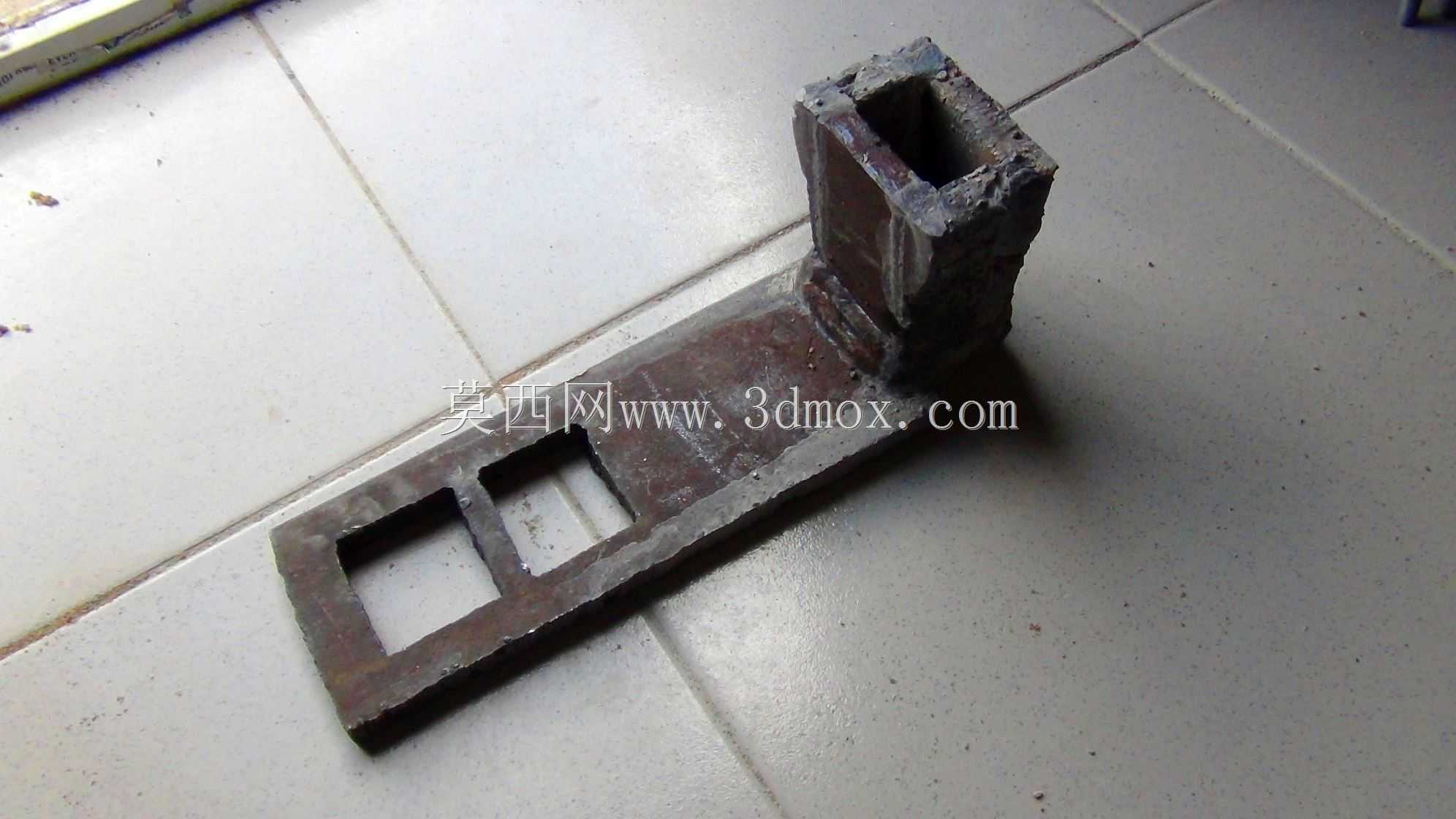

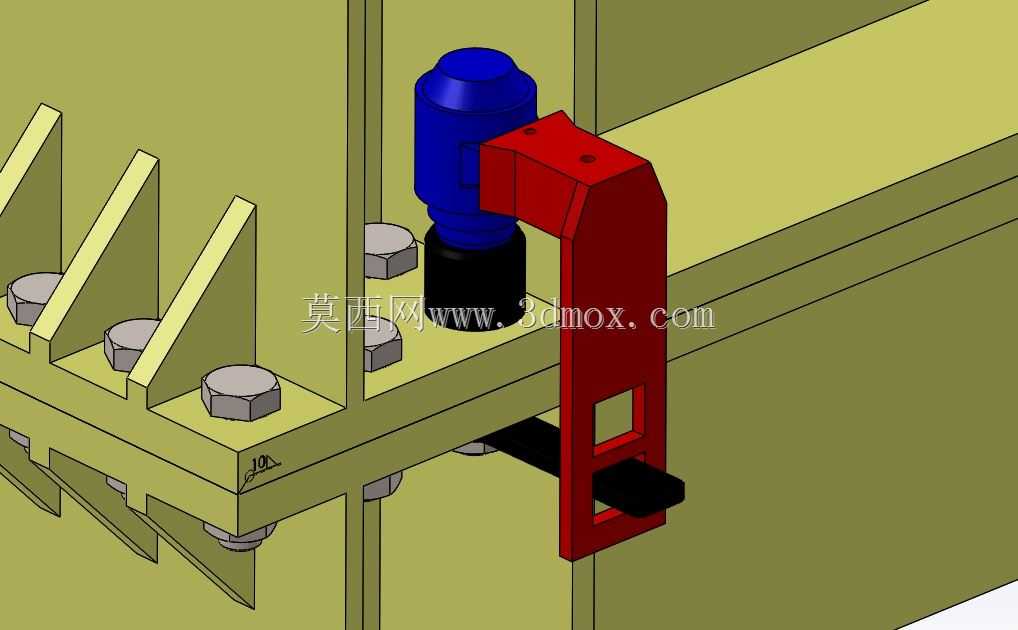

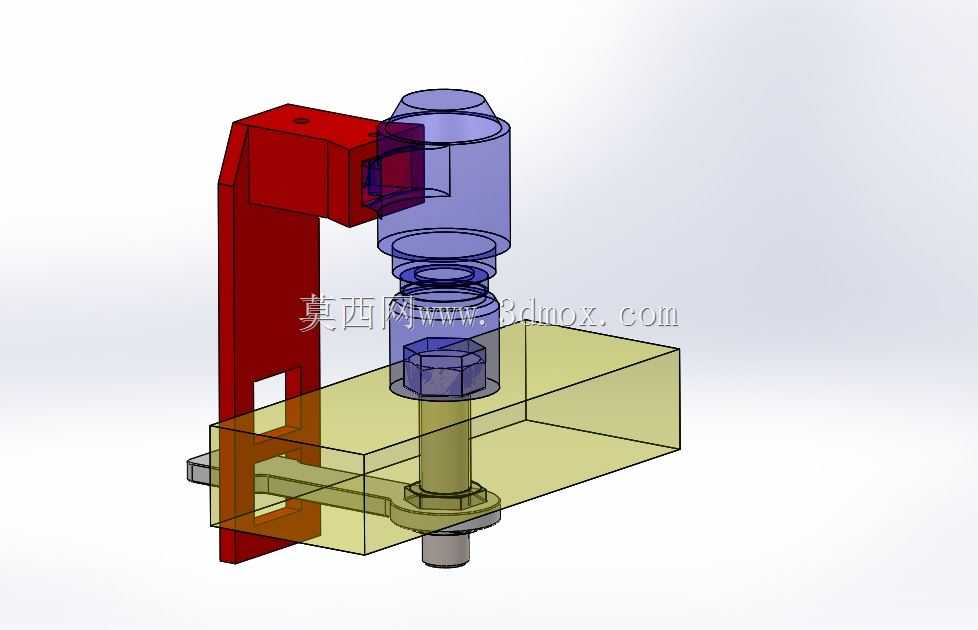

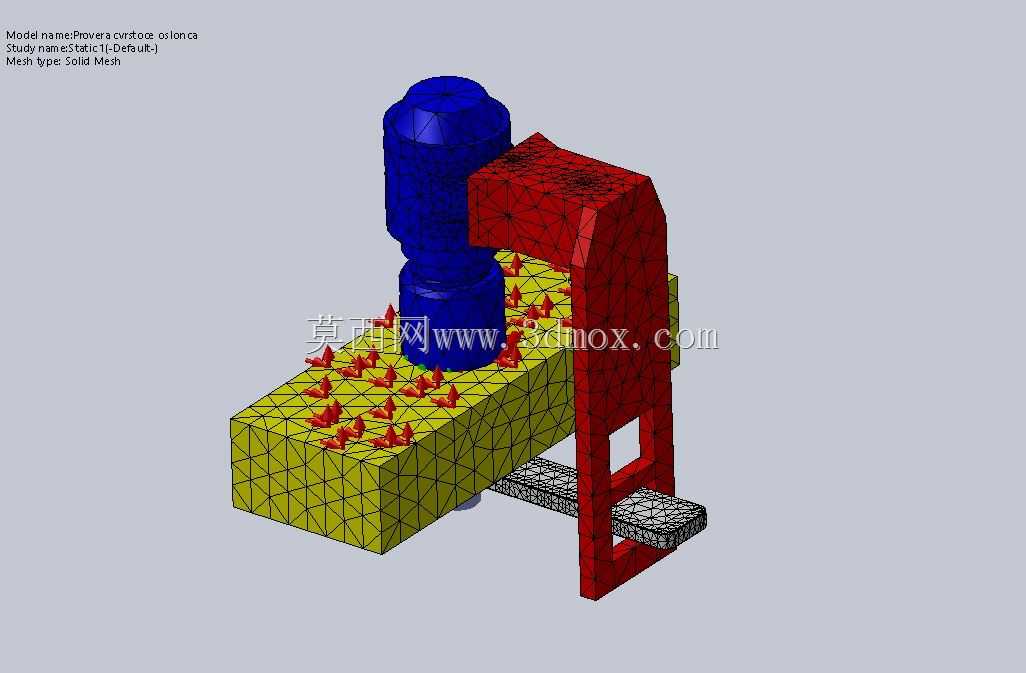

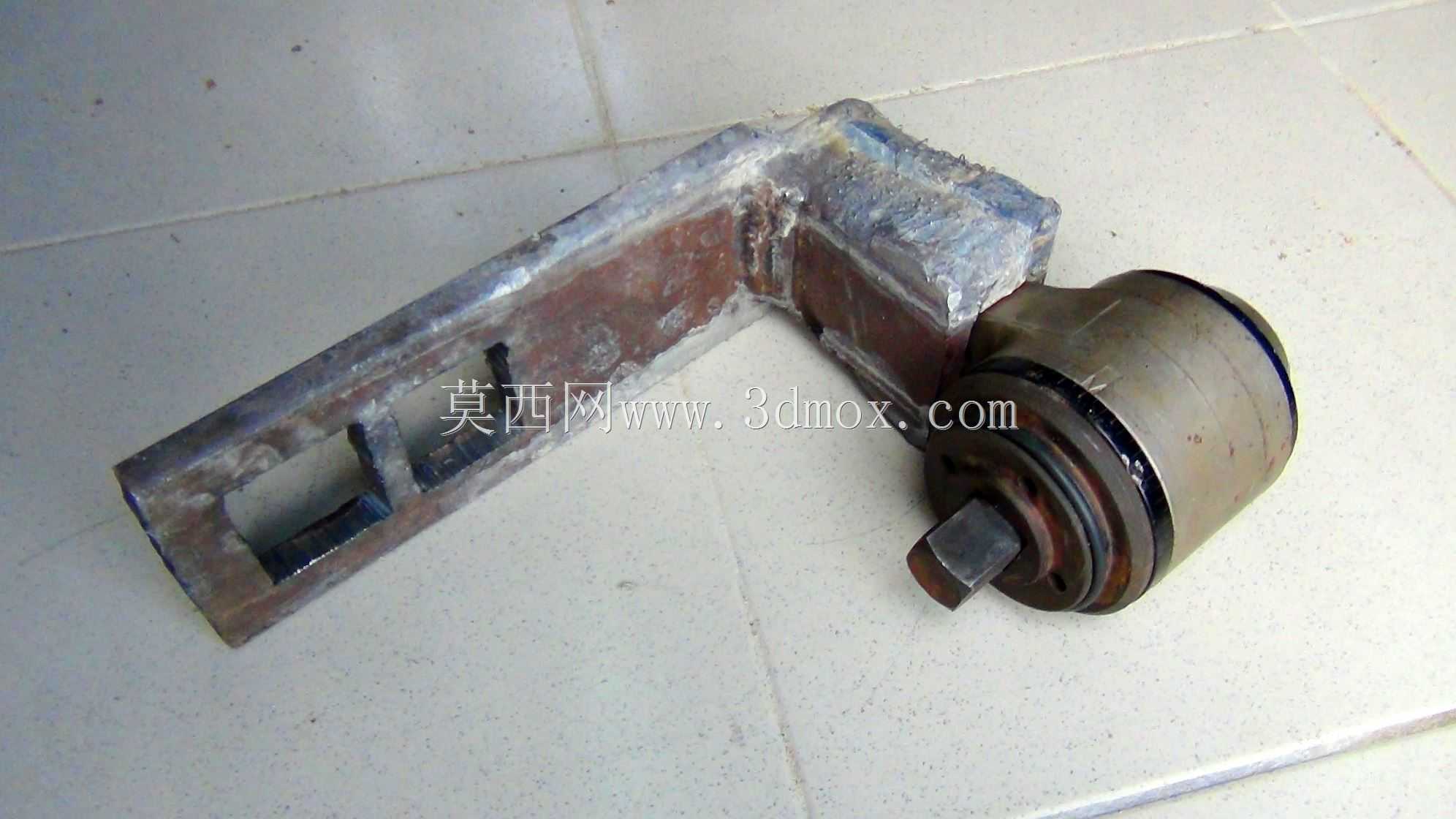

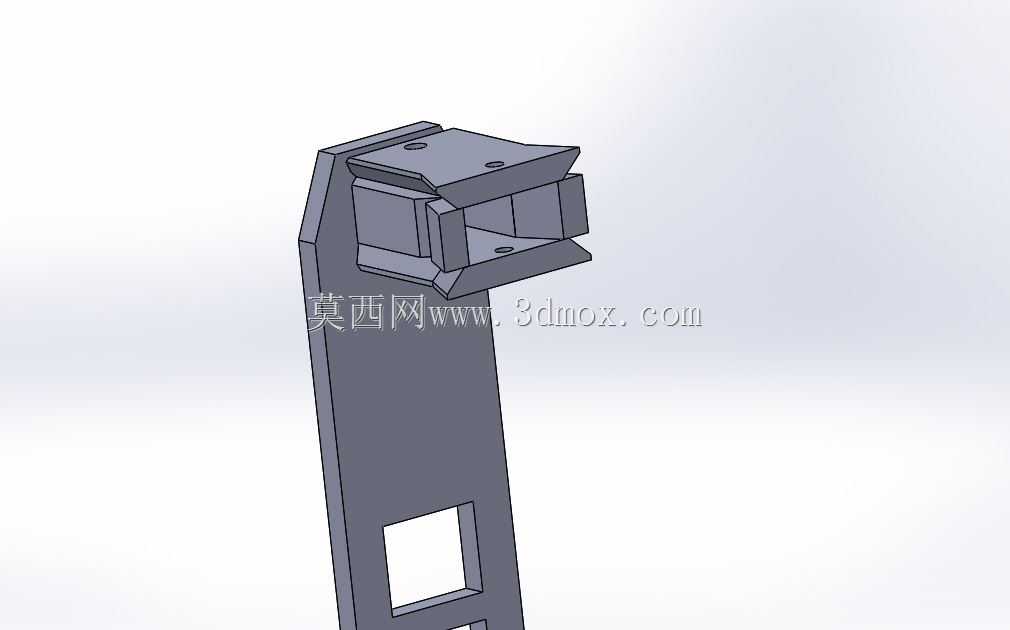

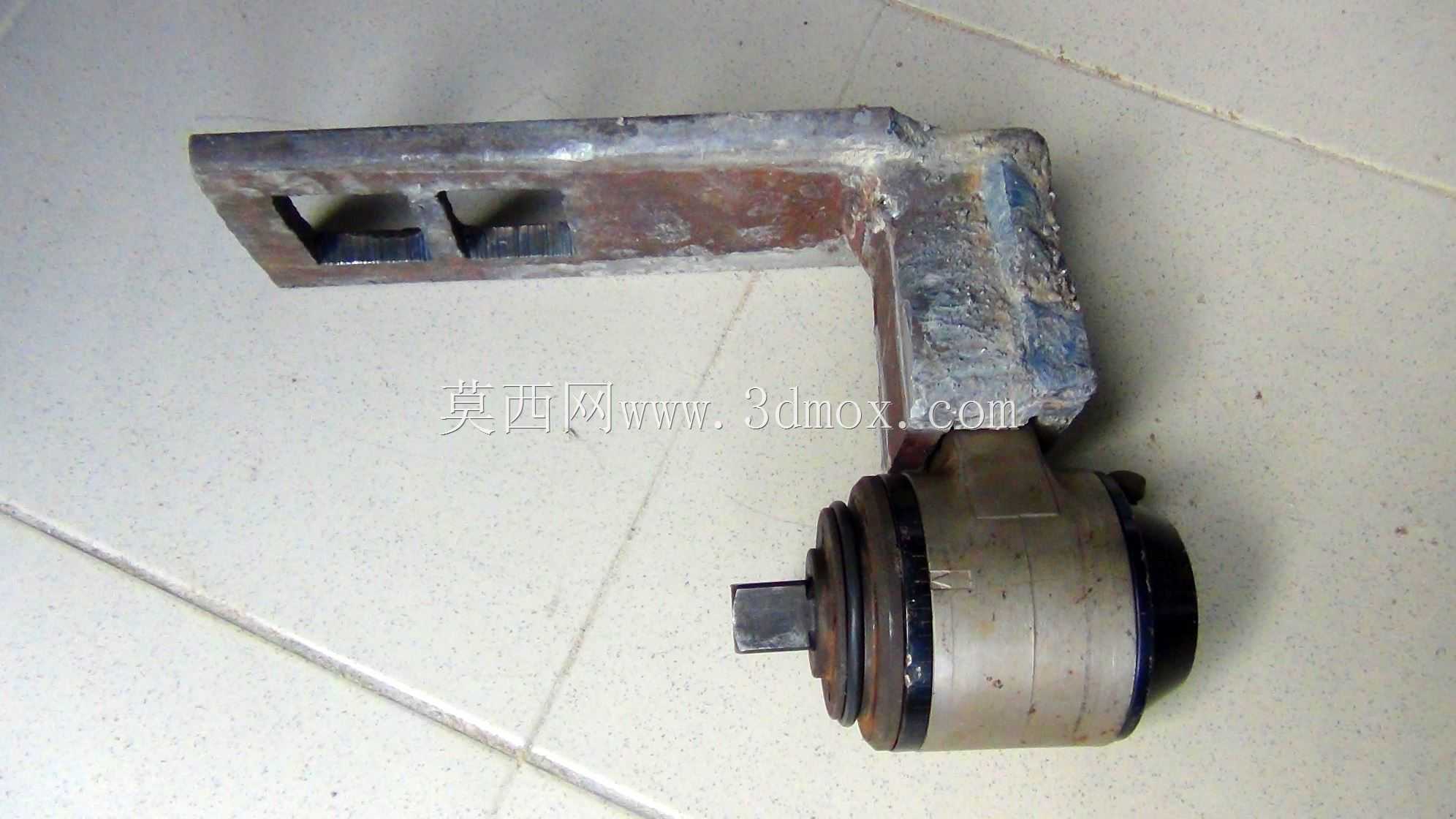

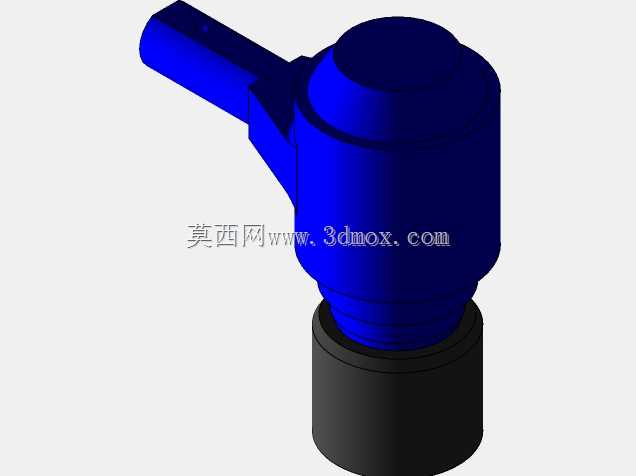

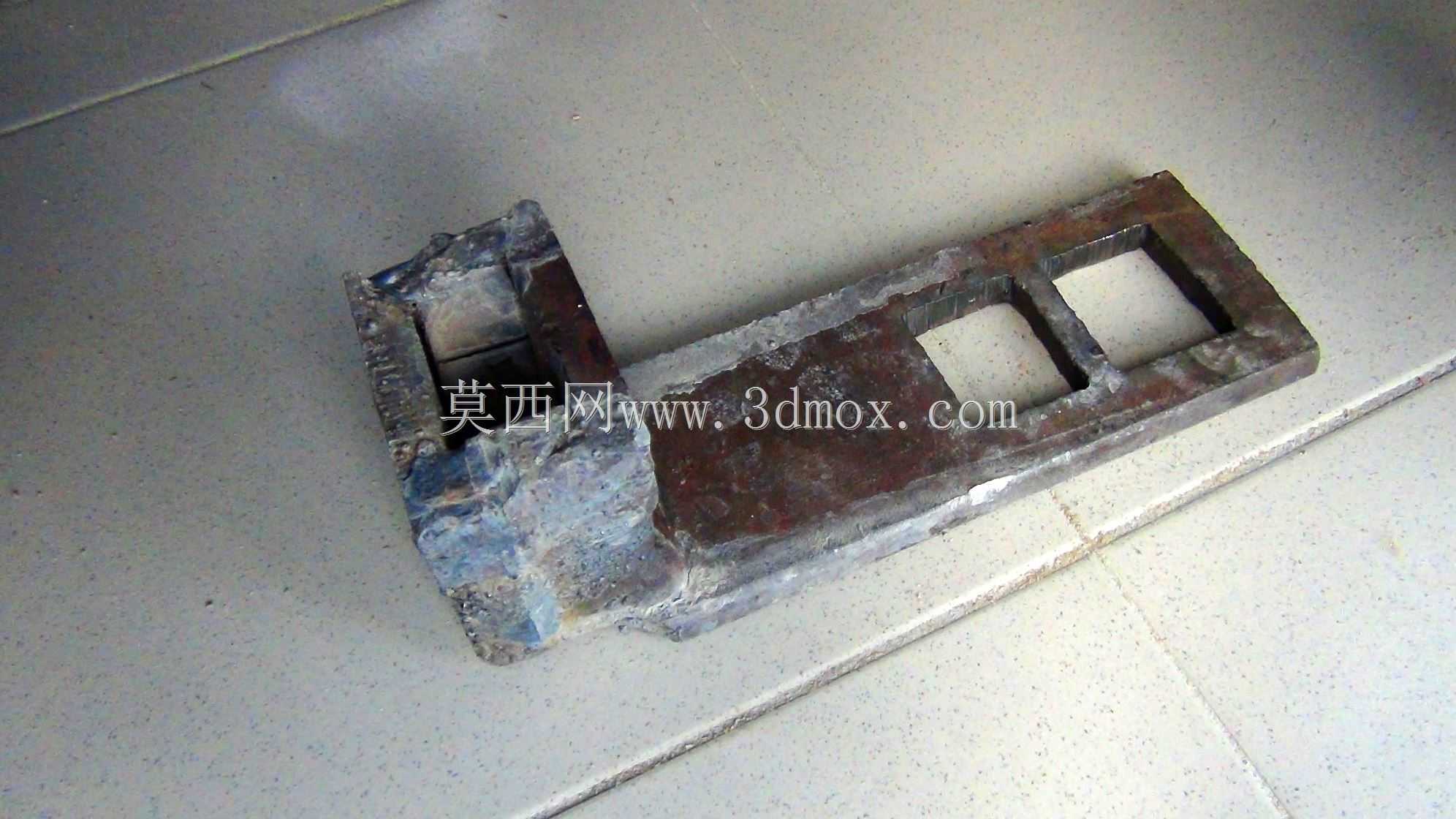

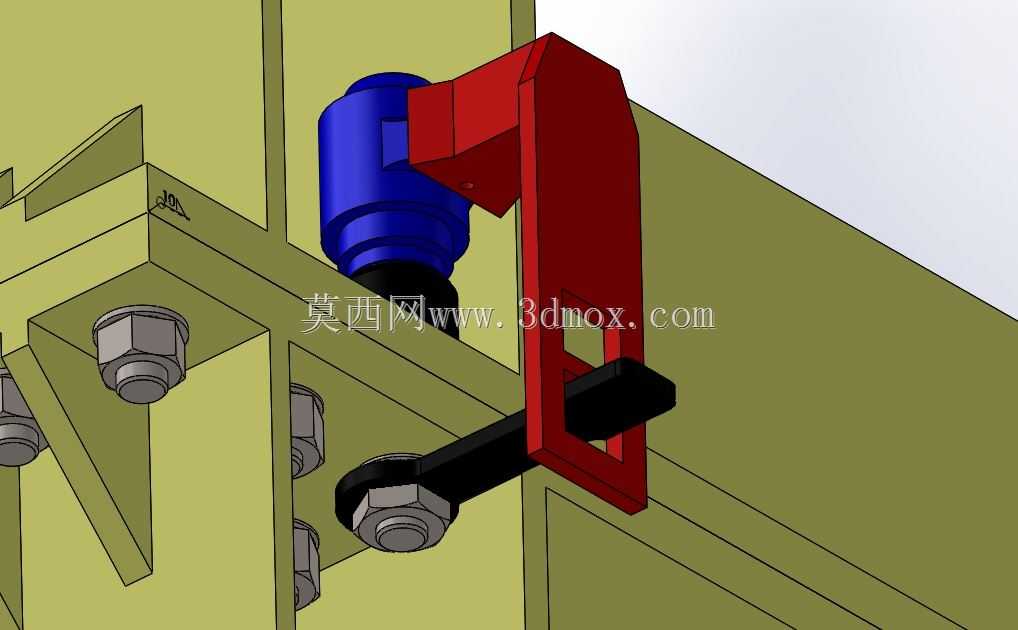

在重型设备装配、大型钢结构安装、风电塔筒组对、矿山机械检修这类需要大规格紧固件预紧的作业场景中，手动工具往往无法达到4500Nm级的扭矩输出要求，扭矩倍增器是这类场景下的核心作业工具，而配套的支撑结构直接决定了作业过程的稳定性与操作安全性，避免反扭矩伤人、工具偏移打滑的风险。这款双动支撑结构经过多轮现场作业验证，可适配常规4500Nm规格扭矩倍增器的安装接口，在实际作业中可承担扭矩输出过程中的全部反作用力，无需作业人员额外施加对抗扭矩的力，大幅降低大扭矩紧固作业的劳动强度。结构设计上采用双点位受力的逻辑，区别于常规单支撑点的结构，可根据待拧紧固件的厚度，选择两个适配孔位中的一个穿入扳手拧紧螺母，依托对称布置的螺栓头法兰面承接反作用力，无需额外在作业面焊接临时挡块，也不会对被紧固构件的表面造成压痕损伤。支撑主体采用焊接式钢结构，焊接工艺设计时提前预留了工艺补偿，在焊接装配环节会在黄铜板嵌件位置预留最小0.6mm的收缩余量，抵消焊后冷却过程的结构变形，所有配合面均设置了合理的公差带，既可以保证与扭矩倍增器杆体的装配顺畅，也不会出现配合间隙过大导致的作业晃动问题，组装拆卸无需专用工具，常规内六角扳手即可完成全部装拆操作。安装边界方面，支撑结构的跨距适配市面上主流规格的大六角头螺栓、钢结构用高强度螺栓的法兰边尺寸，卡接位置的开口尺寸覆盖常用的H型钢翼缘板厚度范围，不需要针对不同厚度的被连接件单独更换支撑配件，单套结构即可覆盖多数常规大扭矩紧固场景的安装需求。结构受力路径经过优化，反扭矩从倍增器壳体传递到支撑弯臂后，会直接分散到两个接触的紧固件法兰面上，不会在支撑结构内部形成应力集中点，经过上千次实际作业循环验证，结构无明显变形、焊缝无开裂迹象，完全满足现场高频次作业的可靠性要求。作业时只需将支撑卡接在对应的紧固件位置，套入扭矩倍增器后即可直接施加输入扭矩，支撑结构会自动锁止反方向的转动趋势，作业过程中不需要人工扶持固定，单人即可完成大规格螺栓的扭矩紧固作业，尤其适合高空、狭窄空间这类无法安排多人配合作业的场景，有效提升大扭矩紧固作业的效率与安全系数。
