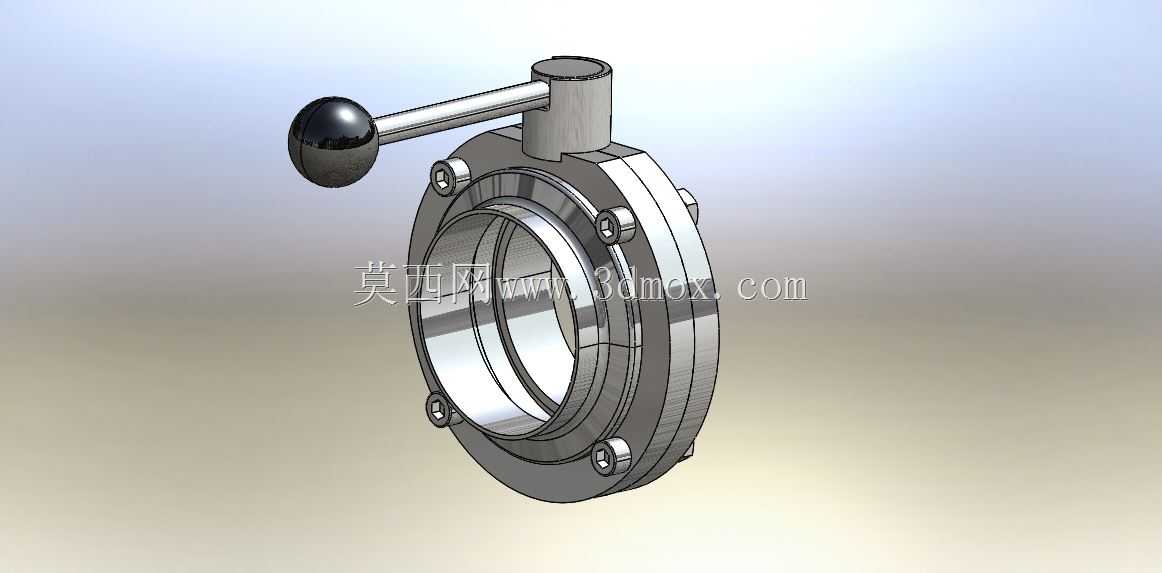

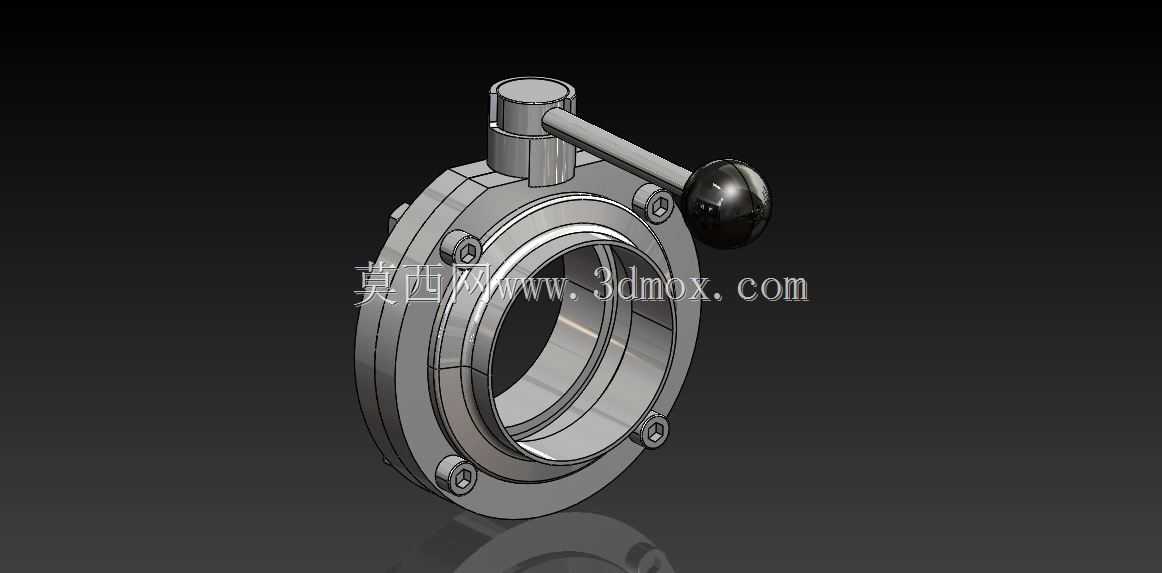

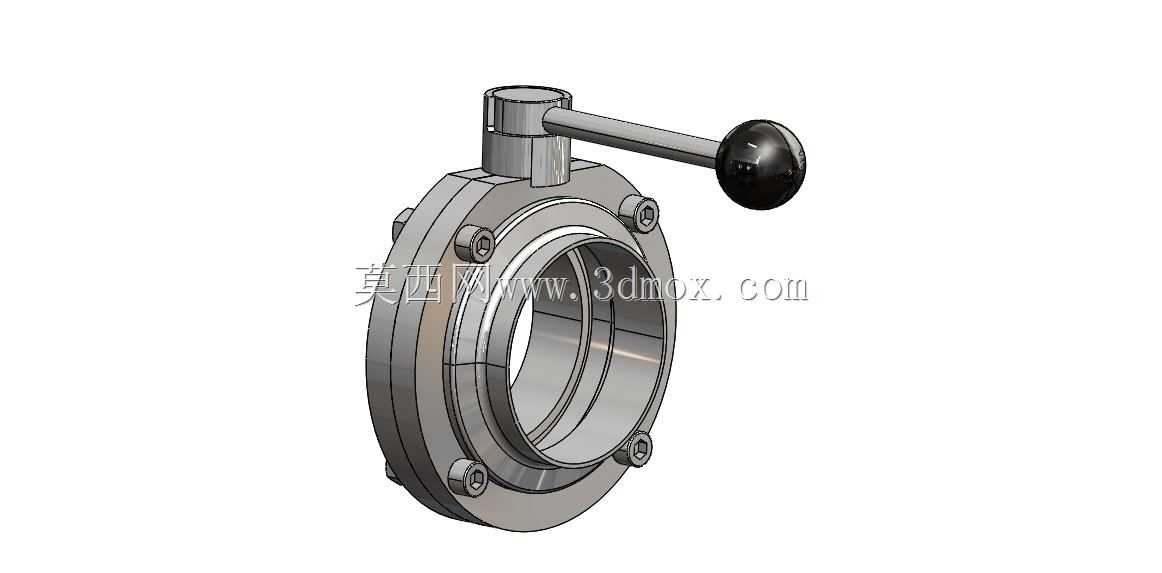

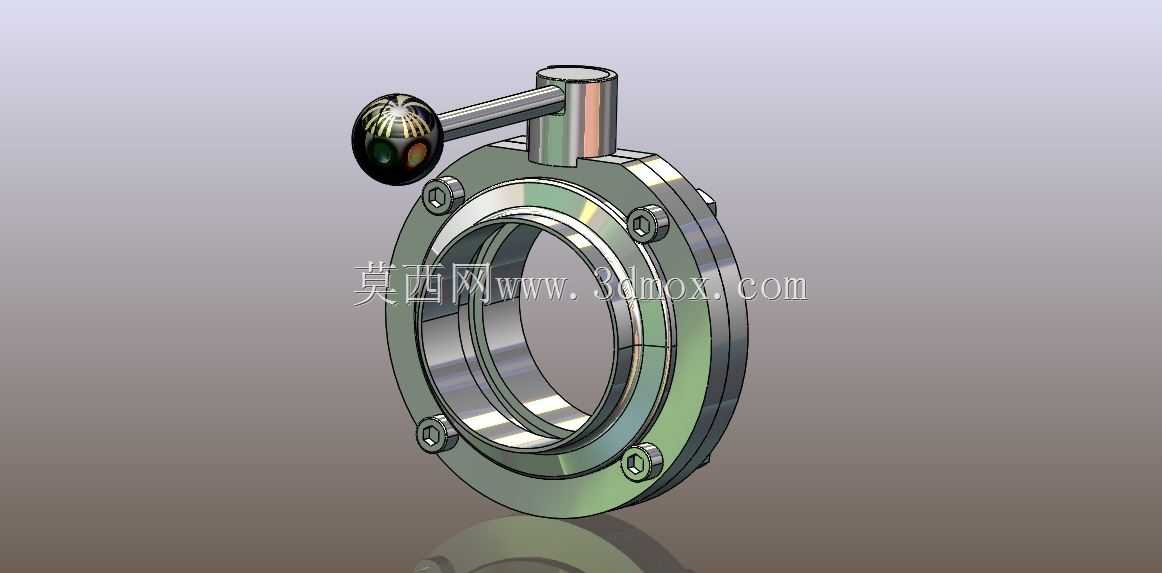

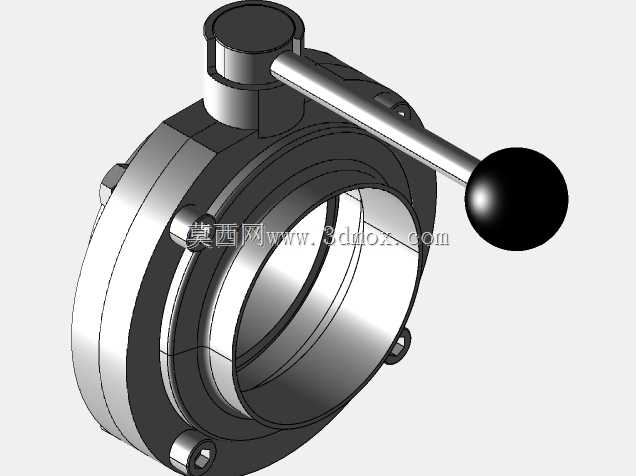

符合DIN标准的DN100手动对夹蝶阀结构

这款手动蝶阀的结构设计完全贴合DIN系列管路安装规范，核心通径为100mm，采用对夹式安装结构，在食品加工、精细化工、市政给排水等对管路安装空间有严格限制的场景中适配性极强，不需要额外的法兰配对焊接工序，直接夹持在两片管路法兰之间即可完成装配，能有效压缩管路系统的轴向安装尺寸，降低现场施工的装配工作量。从实际使用功能来看，该阀依靠手柄驱动阀板做90度回转实现管路通断与流量调节，手柄端部自带的档位定位结构可以在0-90度区间内锁定阀板角度，操作人员不需要额外借助工具就能直观判断阀位开度，在中小口径管路的现场手动操作场景中，操作反馈直接，没有多余的传动间隙，日常巡检时的阀位识别成本极低。结构设计层面，阀体采用分体式抱合结构，周向均匀布置的紧固螺栓将阀座密封圈牢牢压合在阀体内腔，阀板与阀杆的连接采用无销式配合，避免了传统销连接位置容易出现的介质渗漏、销钉锈蚀卡涩的问题；密封圈采用全包覆结构，完全覆盖阀板与介质接触的金属表面，在输送有弱腐蚀性的流体介质时，能有效隔绝金属部件与介质的接触，延长部件的实际使用寿命。安装边界方面，该阀的端面密封尺寸完全匹配DN100规格DIN标准法兰的密封面参数，阀体的外轮廓直径控制在标准法兰螺栓孔分布圆内侧，安装时不需要调整现有管路法兰的螺栓位置，直接穿入法兰螺栓即可完成对中定位，不会出现螺栓与阀体干涉的问题；操作手柄的回转半径经过优化，在全开、全关两个极限位置时，手柄不会与相邻管路的保温层、支吊架结构发生碰撞，在排布密集的管廊、车间工艺管线中也能预留足够的操作空间。从结构细节来看，阀杆上下两端设置的轴封结构采用多层复合密封，不需要频繁压紧填料就能维持长期的密封性能，在常规的0.6-1.6MPa工作压力区间内，阀杆位置的外泄漏风险被控制在极低水平；阀板的过流表面做了流线型修型，在全开状态下介质流经阀板的压损远低于同口径的截止阀、闸阀，在需要控制管路沿程阻力的循环水系统、物料输送系统中，能有效降低输送泵的工作负载，减少系统运行的能耗损失。
