JIS10K标准2寸法兰连接底阀结构设计

在给排水、化工流体输送、农田灌溉等管路系统的泵组进水端，底阀是保障泵组正常启动、避免流体倒流的核心部件，这款适配JIS10K压力等级的2寸法兰端底阀，在结构设计上充分兼顾了现场安装的适配性与长期运行的可靠性。从实际工况使用角度来看，这类底阀通常垂直安装在泵吸入管路的最底端，浸没在待输送的流体液面以下，核心作用是在泵组停机时封闭管路，留存泵腔及吸入管内的流体，避免下次启动时需要重新灌泵排气，大幅缩减泵组启动准备时间，同时也能阻挡流体中粒径较大的固体杂质进入泵腔，减少叶轮、密封件的异常磨损。

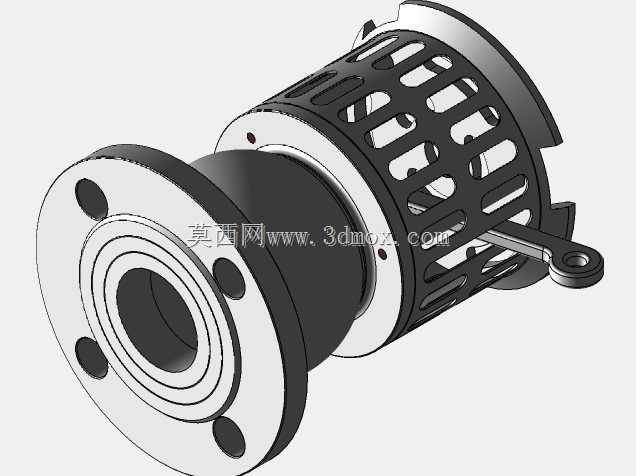

这款底阀采用法兰端连接结构，完全匹配JIS10K法兰的安装尺寸规范，法兰端设置的四个螺栓孔位置、法兰密封面的凸台尺寸都严格对应日标10K压力等级的2寸管路安装要求，安装时只需与对应规格的管路法兰对齐，加装密封垫片后穿入螺栓紧固即可完成连接，无需额外加工适配接头，能直接替换同规格的老旧底阀，降低现场改造的工作量。阀体进水侧采用笼式格栅结构，格栅的开孔尺寸经过合理设计，既保证足够的通流面积，减少流体吸入时的沿程阻力，避免泵组出现气蚀问题，又能有效拦截流体中携带的大体积杂物，防止杂物卡滞内部的止回阀瓣导致密封失效。

内部的止回结构采用摇臂式阀瓣设计，阀瓣的密封面与阀体密封座贴合精度经过结构优化，泵组启动时，流体在泵的吸力作用下顶开阀瓣顺畅进入管路，泵组停机时，管路内回流的流体压力与阀瓣自身重力共同作用，带动阀瓣快速回位压紧密封座，彻底截断流体倒流的通路，避免泵腔内的流体排空。整个阀体的结构过渡处都做了圆弧倒角处理，没有突兀的直角结构，既能减少流体通过时的紊流损失，也能避免应力集中导致的阀体开裂问题，适配清水、低粘度无强腐蚀性的流体输送场景，在民用供水、小型工业循环水系统、农田排灌等场景都能稳定适用。设计过程中充分考虑了安装边界，阀体整体长度、法兰外径、格栅段的最大外径都控制在合理范围，不会因为尺寸过大导致安装时与周边管路、池壁产生干涉，后期维护时只需拆开法兰连接即可将整个底阀提出液面，清理格栅附着的杂物或者检查阀瓣密封状态，维护操作十分便捷。
