法兰连接手动截止阀结构设计

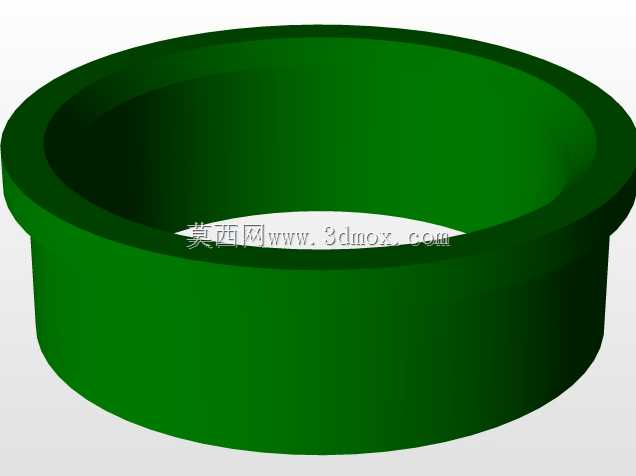

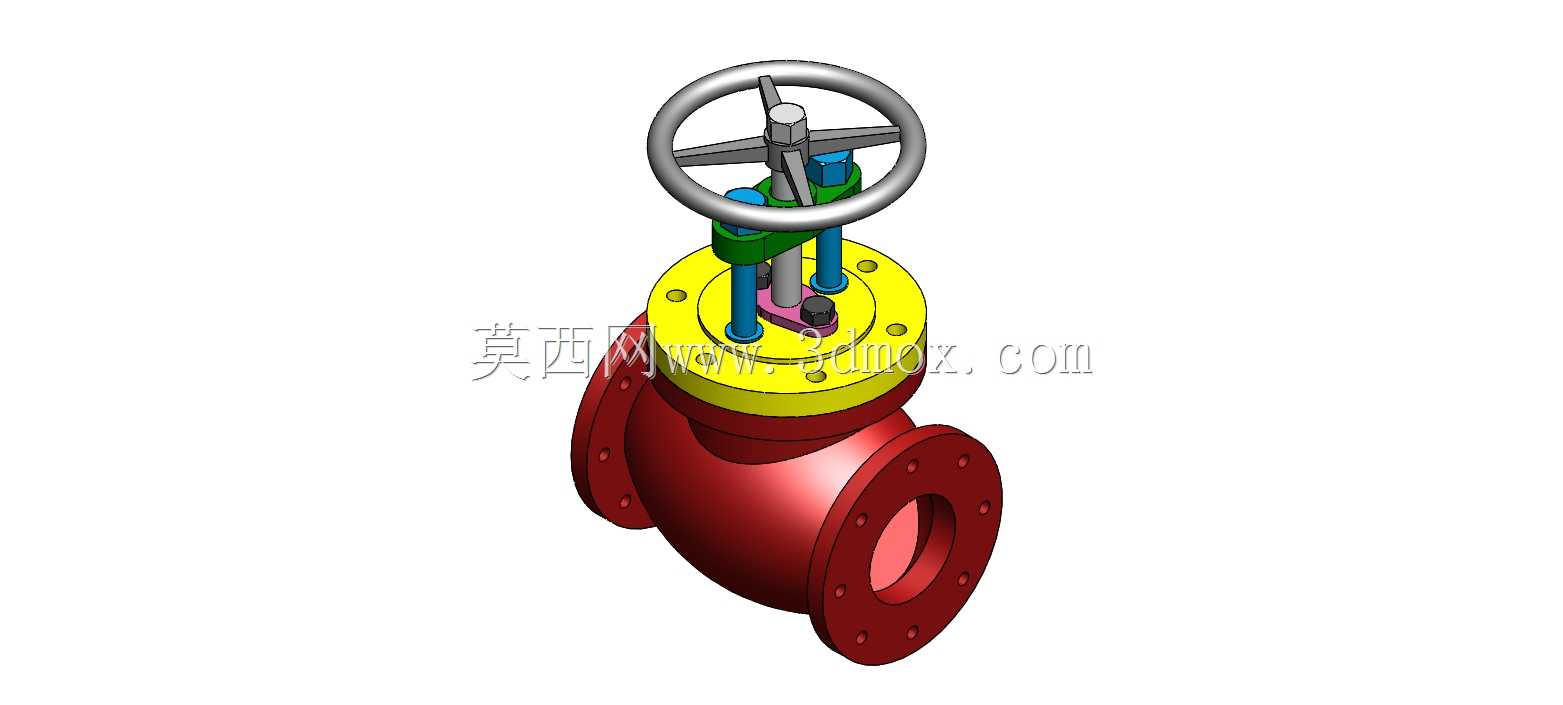

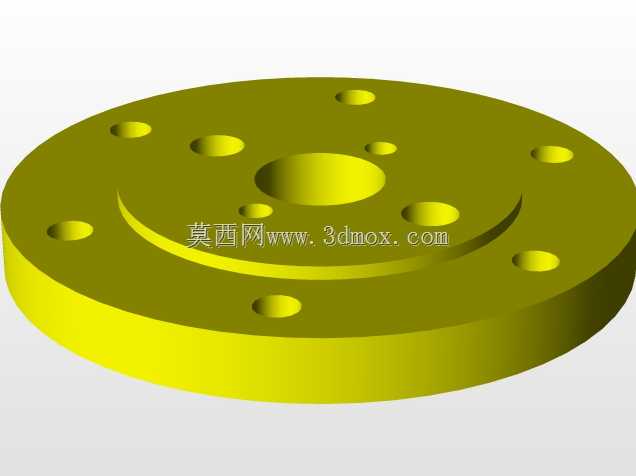

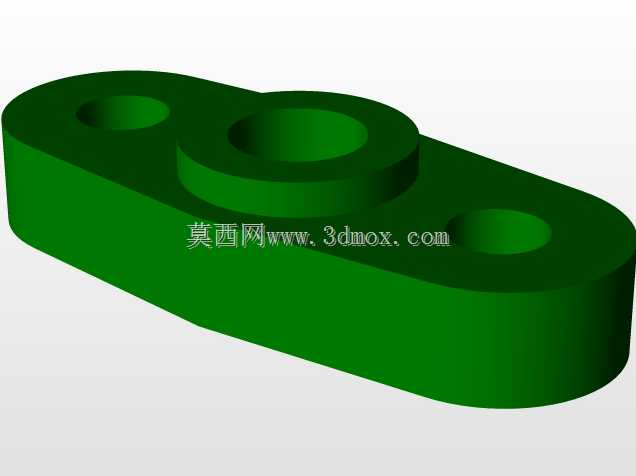

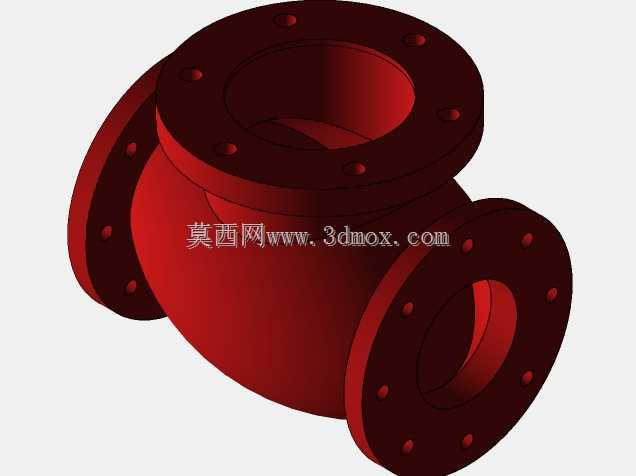

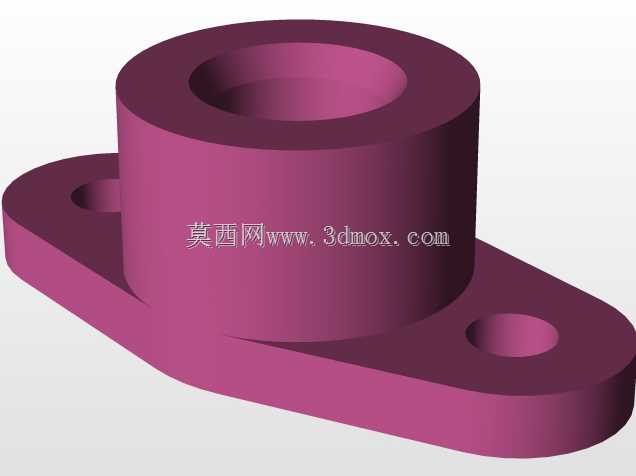

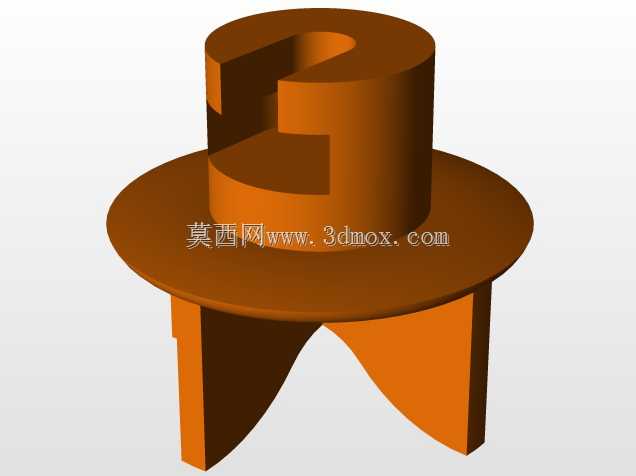

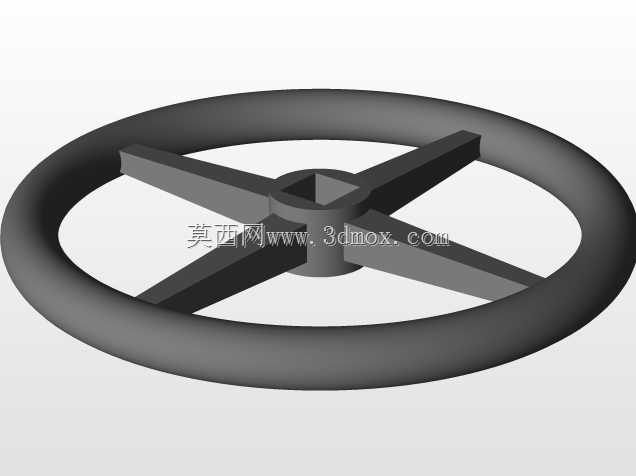

这款手动法兰截止阀的三维结构，完整还原了工业管路截断类阀门的典型构造，可直接用于化工、市政供水、热力输送、油气储运等场景的管路系统选型参考与结构校核。在实际工程应用中，这类阀门主要承担管路介质的通断控制功能，不同于调节阀的流量调节属性，截止阀的密封副结构更适配全关全开的工况，依靠阀瓣沿阀座中心线的升降动作实现密封，密封面受介质冲蚀磨损的影响更小，截断后的密封可靠性优于同通径的闸阀结构。从设计思路来看，整体采用下进上出的流道结构，阀体为S形流道设计，能够在介质流经时降低局部阻力损失，同时保证阀瓣关闭时受力方向与介质压力方向一致，降低操作力矩。阀体两端采用法兰连接结构，法兰盘上的螺栓孔按照对应压力等级的标准排布，安装时可直接与同公称通径、同压力等级的管路法兰配对，安装边界需预留手轮操作空间，手轮顶部距离阀杆顶端的尺寸满足全开状态下的行程余量，阀杆的升降行程与阀瓣密封面的行程完全匹配，避免出现关不严或者开不到位的情况。上部的手轮通过阀杆螺母与阀杆连接，转动手轮时带动阀杆做轴向升降，阀杆部位设置填料密封结构，通过填料压盖压紧填料实现阀杆与阀盖之间的动密封，防止介质从阀杆处泄漏。阀盖与阀体之间采用法兰连接加密封垫片的结构，保证中腔的密封性能，内部的阀瓣与阀杆采用活动连接结构，能够在关闭时自动找正阀座密封面，补偿加工与安装带来的微小偏差。整个结构的零部件拆分清晰，阀体、阀瓣、阀杆、手轮、填料压盖、阀盖等零件的配合尺寸均符合行业通用设计规范，建模时还原了各零件的装配关系，包括紧固件的排布、密封件的安装位置、运动部件的行程空间，可直接用于教学演示、产品结构改进、管路系统虚拟装配等场景，也能为同类型截止阀的参数化设计提供结构参考，帮助设计人员快速核对零件干涉情况、验证操作空间是否满足现场安装维护需求。
