单作用先导式液压止回阀结构设计

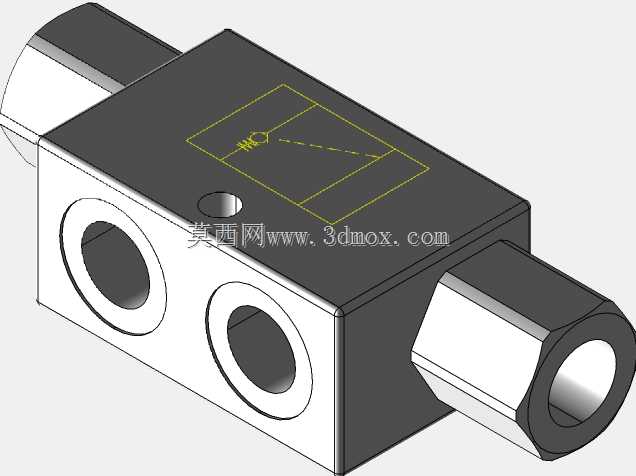

这款单作用先导止回阀主要应用在工程机械支腿锁紧、起重设备变幅回路保压、机床液压夹具夹紧回路这类需要长时间维持压力、防止负载反向回落的液压系统场景中，区别于普通直通式单向阀，它可以通过外部先导控制油口实现反向通油的可控开启，不需要依赖反向压力顶开阀芯，在需要可控单向导通的液压回路里是核心控制元件。从功能特性来看，正向通油时，油液从进油口进入，克服内置弹簧预紧力推开主阀芯，实现正向自由流通，压降损失控制在常规液压阀允许范围内；当需要反向截止时，主阀芯在弹簧力和回路背压作用下紧密贴合阀座密封面，切断油路，实现零泄漏保压，避免负载因为油路内泄出现缓慢下滑的问题；当先导控制油口通入额定压力的控制油时，控制活塞推动顶杆顶开主阀芯，反向油路导通，油液可以反向自由流动，满足执行元件回程动作的需求。设计过程中首先考虑了安装空间的适配性，整体采用方块式集成阀体结构，三个油口分别布置在阀体的三个相邻端面，两个工作油口采用外螺纹连接形式，先导油口设置在阀体侧面，既可以直接通过螺纹对接管路，也可以适配集成阀块的安装孔位，不需要额外加装过渡接头。阀体的安装边界预留了标准的螺栓固定孔位，孔位间距符合常规液压阀的安装尺寸规范，可以直接替换同通径的传统单向阀，不需要改动原有油路的安装布局。内部流道设计采用了平滑过渡的铸流道结构，避免直角转弯带来的局部压力损失，同时主阀芯采用锥面密封结构，密封锥面的角度经过反复校核，既保证密封时的接触比压满足无泄漏要求，又避免开启时阀芯卡滞。弹簧的参数匹配经过多轮验算，预紧力既可以保证无控制压力时主阀芯可靠关闭，又不会造成正向通油时过大的开启阻力。阀体的材质选用常规液压阀常用的高强度锻压钢材，表面做发黑防锈处理，外露的油口螺纹都做了防护倒角，避免安装时螺纹磕碰损坏。在实际选型应用中，这款阀的通径可以匹配中小流量的液压回路，控制压力只需要主回路压力的三分之一左右即可实现反向开启，适配绝大多数常规液压系统的控制压力等级，不需要额外配置增压控制油路。
