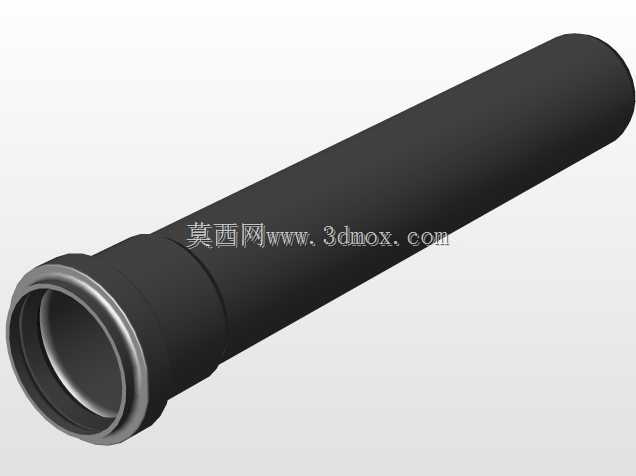

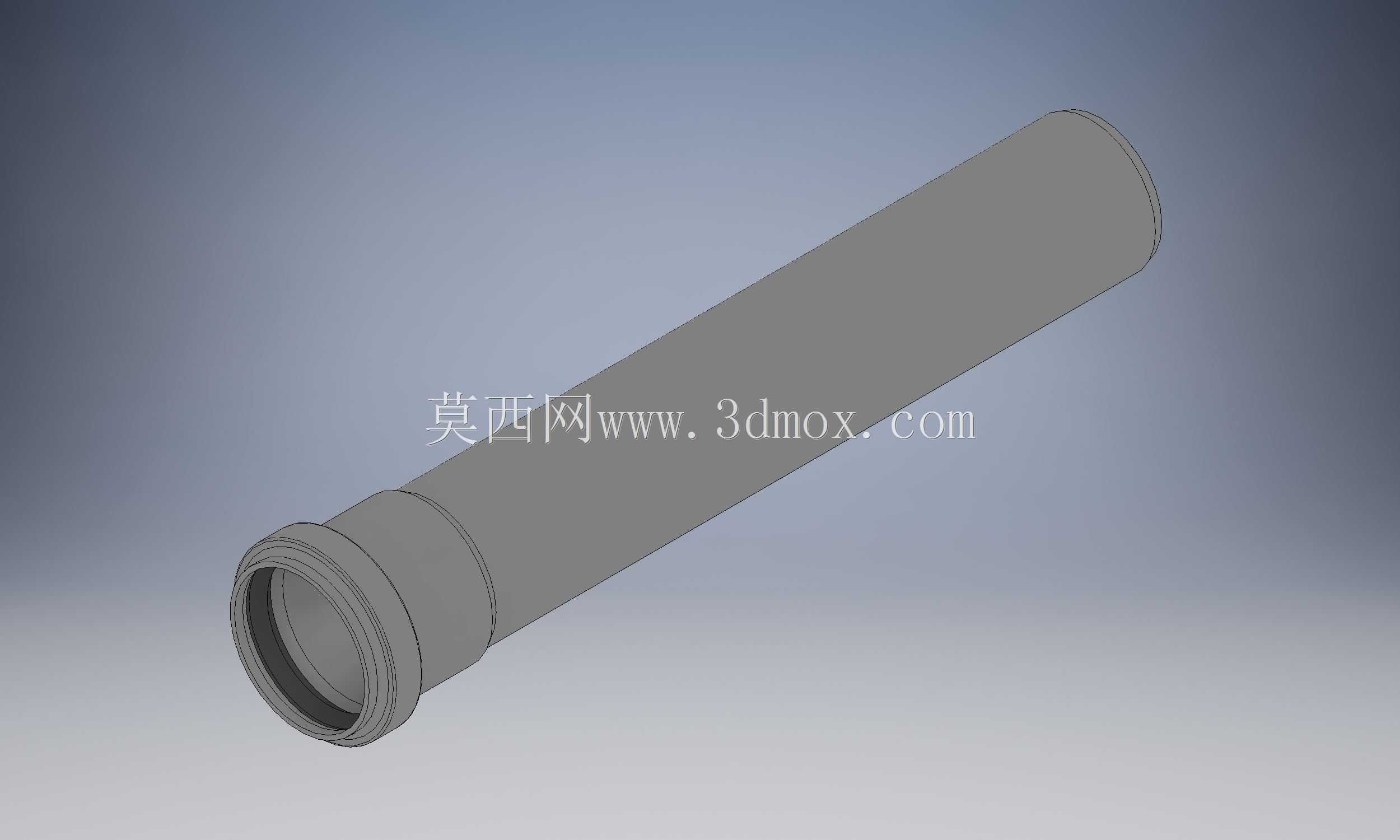

DN50规格250mm长度承插式污水输送管件

在民用建筑排水、小型工业污水处理站的支管布设场景里，这类小口径短管段是管路排布里用量极大的基础配件，主要承担单点位污水的短距离导流作用，常接在卫生器具排水口、小型处理设备的进出水端，用来衔接不同标高的管路节点，填补管路布设时的段长缺口。不同于长距离输送用的整根排水管材，这款管件的长度固定为250mm，公称通径DN50，刚好适配常规50mm外径的排水管路系统，安装时不需要额外裁切，能直接匹配现场的安装间距，减少现场施工的裁切工作量，也避免裁切后管口不平整带来的渗漏隐患。从结构设计来看，管件一端做了扩口承插结构，内壁预留了密封件安装的台阶位，安装时直接将同规格管材插入承口，配合橡胶密封圈就能实现密封连接，不需要额外做焊接或者粘接作业，安装效率比传统刚性连接高很多，也方便后期管路维护时的拆卸更换。管件主体采用等径直筒结构，内壁做了顺滑过渡处理，没有突兀的台阶或者凸起，污水流经时不会产生明显的流阻，也不容易残留污物造成管路堵塞，这一点对排污场景来说尤为重要，毕竟排污管路里常混杂毛发、细小杂物，内壁不光滑很容易挂留杂物日积月累造成堵管。在安装边界上，这款管件的承口端外径比直管段略大，布设管路时需要给承口端预留足够的安装操作空间，不能紧贴墙面或者结构梁布设，不然会导致管材无法完全插入承口，影响连接密封性；直管段的外径和同规格普通排水管完全一致，可以适配常规的管卡、吊卡等固定件，不需要定制特殊的固定配件。实际选型时要注意，这款管件仅适合重力流排污场景，不能用于有压排污管路，承插结构的密封性能在无压重力流下完全满足使用要求，但承受内压的能力有限，如果用在压力排污段很容易出现脱管、渗漏问题。建模时对承口的密封槽尺寸、直管段的壁厚都做了等比例还原，承口端的倒角角度也和实际工业产品一致，导入装配环境后可以直接用来做管路干涉检查，提前预判现场安装时会不会和其他管线、结构件产生碰撞，也能用来统计管路配件的用量，给施工物料统计提供准确的参考。
